SBL41H蓝式直通过滤器

简要描述:蓝式直通过滤器,平底蓝式直通过滤器,高低蓝式直通过滤器,管道蓝式过滤器又称蓝式过滤器,是过滤器中的佼佼者,它比其他过滤器技术要求高,主要用于管道上,来处理管内高精度液体。

  • 产品型号:SBL41H
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:14099

相关新闻

Related Articles

详细介绍

蓝式直通过滤器概述:

蓝式直通过滤器是过滤器中的佼佼者,它比其他过滤器技术要求高,主要用于管道上,来处理管内高精度液体。

蓝式直通过滤器工作原理:

蓝式过滤器设计合理,使用方便,可打开上盖拿出滤网处理污物,不会带有污物留在管内,滤网采用40-200目。

蓝式直通过滤器结构特点:

是工业生产中不可缺少的管道附件,安装在管道上能滤除流体中的固体杂质,保证管线设备系统正常地运行,可使流体更加纯净,获得理想的工业产品;使用一段时间后打开上盖取出象提篮子式的过滤网,一经洗刷即可以恢复如新。因此,在石油、化工、制药、食品等行业中得到了广泛的应用,深受用户的青睐。

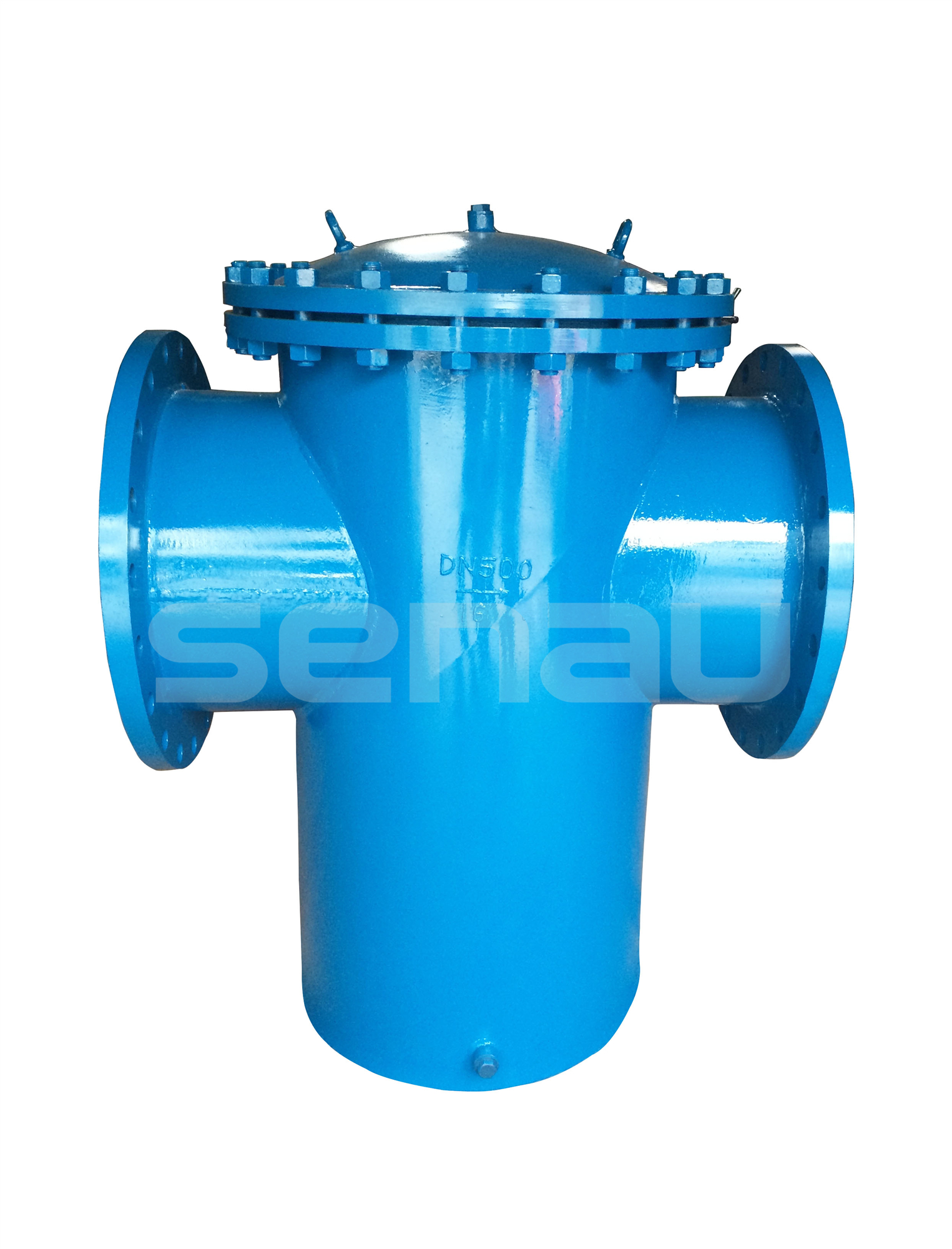

蓝式直通过滤器产品实物图:


蓝式直通过滤器主要零件材料:







壳体材质
铸铁、碳钢
不锈钢
滤框滤网材质
不锈钢
密封件材质
耐油石棉、柔性石墨、聚四氟乙烯
工作温度(℃)
-30~+380
-80~+450
公称压力(MPa)
0.6~6.4 (150Lb~300Lb)
过滤精度(目/in)
10-300
连接方式
法兰、对焊





蓝式直通过滤器产品外形连接尺寸 (mm)

蓝式过滤器





公称直径DN
主要尺寸
排放□“B”

参考重量(kg)
φ
L
H1
H2
H(拆卸滤网距离)
25
76
220
160
260
480
R1/2"
12
32
76
220
165
270
495
16
40
114
280
180
300
550
23
50
114
280
180
300
550
28
65
140
330
220
350
650
48
80
168
340
260
400
740
65
100
219
420
310
470
880
R3/4"
126
150
273
500
430
620
1175
248
200
325
560
530
780
1875
292
250
426
660
640
930
2170
415
300
478
750
840
1200
2690
596

蓝式直通过滤器外型连接尺寸: 1.6MPa


蓝式过滤器





DN

φ

L

H1

H

W

25

89

220

90

260

R1/2

32

89

220

95

270

R1/2

40

114

280

110

300

R1/2

50

133

280

120

310

R1/2

65

140

330

130

350

R3/4

80

168

340

140

400

R3/4

100

219

420

160

470

R3/4

150

273

500

190

620

R3/4

200

325

560

220

770

R3/4

蓝式直通过滤器外型连接尺寸: 2.5MPa

蓝式过滤器





DN

φ

L

H1

H2

H3

H

W

100

219

420

160

310

120

590

R3/4

150

273

500

190

430

130

750

R3/4

200

325

560

220

550

150

920

R3/4

250

426

680

270

660

170

1100

R3/4

300

480

750

320

860

200

1380

R1"

350

540

800

350

1030

200

1580

R1"
