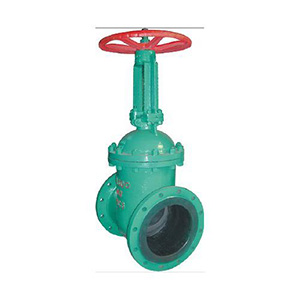

Z41J型手动法兰式衬胶闸阀

简要描述:产品概述:Z41J手动法兰式衬胶闸阀广泛应用于化工,石油,天然气,环保,城市管道,燃气管线等工业部门,介质的流向不受限制,全开时,密封面受工作介质的冲蚀比截止阀小,体形比较简单,铸造工艺性较好

  • 产品型号:Z41J
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:4805

相关新闻

Related Articles

详细介绍

Z41J手动法兰式衬胶闸阀


  产品概述:
广泛应用于化工,石油,天然气,环保,城市管道,燃气管线等工业部门,介质的流向不受限制,全开时,密封面受工作介质的冲蚀比截止阀小,体形比较简单,铸造工艺性较好。

衬胶闸阀特点:
1.产品连接件少,整体钢性好。
2.截流速度快。
3.开度限位机构方便,灵活,精确。
4.体形小巧,外形美观。
5.操作简单,省力,维修方便。
6.流体阻力小,密封面受介质的冲蚀小。
7.介质流向不爱限制,不扰流,不降低压力。

衬胶闸阀标准规范:
设计制造标准:GB/T 12234
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

主要零件材料:
主要零件材料
序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸阀
Z C P R PL RL
1 阀体/端盖/闸板 HT250 WCB CF8 CF8M CF3 CF3M
2 阀杆 1Cr13 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
4 填料/压盖 WCB CF8 CF8M CF3 CF3M
5 填料 天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
6 活节螺栓 35 1Cr17Ni2 1Cr17Ni2
7 阀杆螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
8 紧固螺母 45 1Cr17Ni2 1Cr18Ni9Ti
9 螺母   0Cr18Ni9 0Cr18Ni9
10 手轮 WCB WCB WCB


主要连接及外形尺寸:

主要连接及外形尺寸图

主要连接及外形尺寸(mm)
公称通径DN(mm) 主要外形尺寸及连接尺寸(mm)
L D D1 D2 b f z-Φd H H1 D0
Z40、Z41、Z42
15 130 95 65 45 14 2 4-Φ14 220 240 120
20 150 105 75 55 14 2 4-Φ14 255 284 140
25 160 115 85 65 14 2 4-Φ14 275 303 160
32 180 135 100 78 16 2 4-Φ18 280 321 180
40 200 145 110 85 16 3 4-Φ18 300 352 200
50 250 160 125 100 16 3 4-Φ18 358 438 240
65 265 180 145 120 18 3 4-Φ18 375 450 240
80 280 195 160 135 20 3 8-Φ18 433 528 280
100 300 215 180 155 20 3 8-Φ18 502 620 320
125 325 245 210 185 22 3 8-Φ18 612 753 360
150 350 280 240 210 24 3 12-Φ23 676 847 360
200 400 335 295 265 26 3 12-Φ25 820 1039 400
250 450 405 355 320 30 3 12-Φ25 969 1245 450
300 500 460 410 375 30 3 12-Φ25 1142 1472 560
350 550 520 470 435 34 4 16-Φ25 1280 1450 640
400 600 580 525 485 36 4 16-Φ30 1452 1887 640
450 650 640 585 545 38 4 20-Φ30 1541 2011 720
500 700 705 650 608 42 4 20-Φ34 1676 2181 720
600 800 840 770 718 46 5 20-Φ41 1874 2346 800
700 900 910 840 788 48 5 24-Φ41 2139 2819 880
800 1000 1020 950 898 50 5 24-Φ41 2293 3034 980
900 1100 1120 1050 998 52 5 28-Φ41 2595 3445 1080
1000 1200 1255 1170 1110 54 5 28-Φ42 2733 3683 1180
1200 1350 1485 1390 1325 56 5 32-Φ48 3032 3032 1300
注:衬胶阀耐腐蚀情况参考衬胶阀门各种化工介质耐腐蚀性能表。
