双金属温调式蒸汽疏水阀

简要描述：双金属温调式蒸汽疏水阀,可调恒温式蒸汽疏水阀的优点是：不怕水击，耐高压，体积小，重量轻，不怕冻，能自动排空气，任意位置都可安装；背压率大于 80% 。双金属温调式蒸汽疏水阀适用于蒸汽管主管道、管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热

产品型号：TB3F
产品产地：浙江
更新时间：2023-04-04
访问量：9561

产品咨询联系我们

产品分类

双金属温调式蒸汽疏水阀技术参数

※ 产品类别：双金属式蒸汽疏水阀,温调式疏水阀,蒸汽疏水阀,疏水阀
※ 产品型号：TB3F/TB5F
※ 公称通径（ DN ）： 15-50mm
※ 工作压力（ PN ）： 0.01-1.6Mpa
※ 高工作温度 (TMO) ：220 ℃
※ 连接方式：法兰、螺纹、承插焊

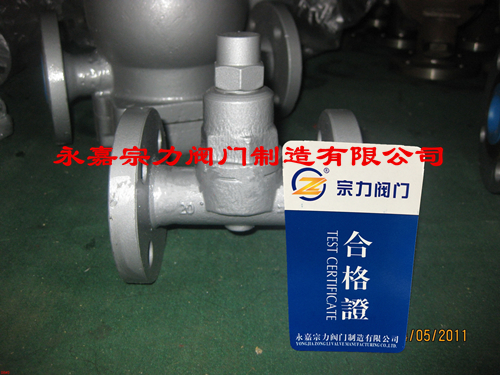

双金属温调式蒸汽疏水阀

双金属温调式蒸汽疏水阀产品优点

双金属温调式蒸汽疏水阀是热静力型疏水阀中结构坚固的疏水阀。双金属温调式蒸汽疏水阀的优点是：不怕水击，耐高压，体积小，重量轻，不怕冻，能自动排空气，任意位置都可安装；背压率大于 80% 。双金属温调式蒸汽疏水阀适用于蒸汽管主管道、管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水，使用范围很广。

双金属温调式蒸汽疏水阀结构特点

1.可调整凝结水的排放温度，有效地利用凝结水的显热。
2.阀前始终有凝结水，形成水封，无蒸汽泄漏。
3.可任意角度安装，并随时可调整排水温度。
4.抗水击，排气性能优良。
5.球面关闭方式，使用寿命长

双金属温调式蒸汽疏水阀工作原理

双金属温调式蒸汽疏水阀是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，双金属片感温元件开始弯曲变形，并把阀心推向关闭位置。在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。

双金属温调式蒸汽疏水阀外形尺寸

双金属温调式蒸汽疏水阀外形尺寸表
产品型号	通径 (mm)	连接方式	工作压力范围 (Mpa)	高充许温度 (℃）	阀体材料	外型尺寸
产品型号	通径 (mm)	连接方式	工作压力范围 (Mpa)	高充许温度 (℃）	阀体材料	L	H1	H2	W
LTB6 (CS17H-16C)	15-25	螺纹	0.01-1.6	220	WBC A105	95	111	23	60
LTB6F CS47H-16C	15	法兰	0.01-1.6	220	WBC A105	150	111	23	60
	20					160	111	23	60
	25					160	111	26	60
	32					210	118	27	61
	40					230	123	30	66
	50					230	123	30	66
(LTB6W) CS67H-16C	15	承插焊	0.01-1.6	220	WBC A105	95	106	35	58
	20					95	106	35	58
	25					95	106	35	58
(TB11) CS17H-16C	15	螺纹	0.01-1.6	220	(TB11) CS17H-16C	95	106	35	58
	20					95	106	35	58
	25					95	106	35	58
(TB11F) CS47H-16C	15	法兰	0.01-1.6	220	WBC A105	150	111	23	60
	20					160	111	23	60
	25					160	111	26	60
	32					210	118	27	61
	40					230	123	30	66
	50					230	123	30	66
LTB3 CS17H-16C	15	螺纹	0.1-1.6	350	WBC A105	85	80	23	54
	20					85	80	23	54
	25					85	80	23	54
LTB3F CS17H-16C	15	法兰	0.1-1.6	350	WBC A105	150	80	23	54
	20					15.	80	23	54
	25					160	80	23	54
LTB3W CS17H-16C	15	承插焊	0.1-1.6	350	WBC A105	85	80	23	54
	20					85	80	23	54
	25					85	80	23	54
LTB5 CS67H-16C	15-25	螺纹	0.01-1.6	350	WBC A105	85	90	20	62
LTB5F CS17H-16	15-20 25	法兰	0.01-1.6	350	WBC A105	150 160	80	23	54
(LTB5W) CS67H-16C	15-25	承插焊	0.01-1.6	350	WBC A105	85	80	23	54

订货须知

一、 TB3F/TB5F型双金属温调式蒸汽疏水阀
①TB3F/TB5F型双金属温调式蒸汽疏水阀产品名称与型号
②TB3F/TB5F型双金属温调式蒸汽疏水阀口径
③TB3F/TB5F型双金属温调式蒸汽疏水阀是否带附件以便我们的为您正确选型。
二、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的逸捷阀门专家为您审核把关。
