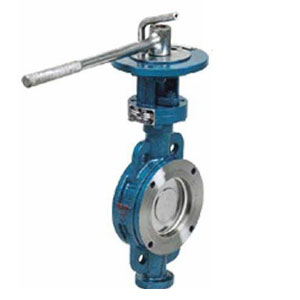

D73H-10C、D73H-16C、D73H-25C型D73H对夹式硬密封高温蝶阀PN10～PN25

简要描述：D73H对夹式硬密封高温蝶阀是上欧阀门引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用

产品型号：D73H-10C、D73H-16C、D73H-25C
产品产地：浙江
更新时间：2023-04-04
访问量：6948

产品咨询联系我们

产品分类

产品概述

D73H对夹式硬密封高温蝶阀是上欧阀门引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

主要技术参数

主要技术参数
公称通经DN（mm)	50～2000
公称压力PN（Mpa)	0.6	1.0	1.6	2.5
密封试验(Mpa)	0.66	1.1	1.76	2.75
强度试验(Mpa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

主要零部件材料

主要零部件材料
零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

采用标准

采用标准
制造标准	JB/T 8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

主要外形连接尺寸

主要外形连接尺寸(mm)
公称通经(DN)	主要尺寸				法兰尺寸和螺栓规格
	主要尺寸				1.0MPa			1.6MPa			2.5MPa
	L	L2	H	H1	D1	Z-D	A	D1	Z-D	A	D1	Z-D	A
50	43	265	350	112	125	4-18	90℃	125	4-18	90℃	125	4-18	90℃
65	46	265	370	115	145	4-18	90℃	145	4-18	90℃	145	4-18	90℃
80	49	320	380	120	160	8-18	45℃	160	8-18	45℃	160	8-18	45℃
100	56	320	420	138	180	8-18	45℃	180	8-18	45℃	190	8-22	45℃
125	64	340	460	164	210	8-18	45℃	210	8-18	45℃	220	8-26	45℃
150	70	390	555	175	240	8-22	45℃	240	8-22	45℃	250	8-26	45℃

安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在第一次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。

注：本公司是浙江专业阀门生产厂家，生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中蝶阀分为:电动蝶阀,气动蝶阀,手动蝶阀,法兰蝶阀,通风蝶阀,软密封蝶阀,硬密封蝶阀,不锈钢蝶阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务！

上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品，我厂在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
五、在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；
当接到用户反应质量问题的信函或电话后，上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
