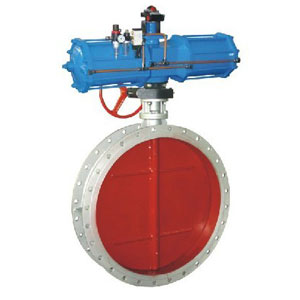

TD641W-0.5C型气动通风硬密封蝶阀

简要描述：TD641W-0.5C气动通风硬密封蝶阀是上欧阀门采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点

产品型号：TD641W-0.5C
产品产地：浙江
更新时间：2023-04-04
访问量：6740

产品分类

产品概述

是上欧阀门采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。

主要性能参数

主要性能参数
公称压力（Mpa)	0.05MPa	介质温度	-30℃～-350℃
强度试验	0.1MPa	适用介质	冷热风、烟气
介质流速	25m/s	泄漏率	3%

主要零件材料

主要零件材料
零件名称	阀体	阀板	阀轴
材料	碳钢	碳钢	碳钢、不锈钢

主要外形连接尺寸

主要外形连接尺寸
DN	D	D1	L	L1	L2	n-Фd	b
300	405	370	120	716	220	8-12	10
350	455	420	140	786	240	8-14	10
400	505	470	140	924	270	12-18	10
450	570	530	160	999	295	12-18	10
500	620	580	160	1079	325	12-18	10
600	720	680	180	1140	380	16-18	12
700	820	780	180	1240	430	16-18	12
800	920	880	200	1350	490	16-18	12
900	1040	990	200	1450	540	16-18	14
1000	1140	1090	220	1550	590	20-18	14
1100	1240	1190	220	1800	640	20-18	14
1200	1340	1290	240	1900	690	20-18	14
1300	1440	1390	240	2020	760	20-18	16
1400	1540	1490	260	2120	810	24-18	16
1500	1640	1590	260	2220	860	24-18	16
1600	1740	1690	280	2390	980	24-18	16
1700	1840	1790	280	2590	1030	28-22	16
1800	1940	1890	300	2709	1096	28-22	16
1900	2040	1990	300	2826	1146	32-22	16
2000	2150	2090	320	2926	1196	32-26	16
2200	2360	2300	340	3126	1296	36-26	16
2400	2560	2500	360	3326	1396	36-26	18
2600	2760	2700	380	3526	1496	40-26	18
2800	2960	2900	400	3726	1596	40-26	18
3000	3190	3110	400	4098	1698	44-30	18
3200	3390	3310	440	4338	1798	44-30	20
3400	3590	3510	440	4578	1898	48-30	20
3600	3790	3710	480	4780	1998	48-30	20
3800	4000	3910	480	5000	2098	52-30	22
4000	4210	4120	520	5200	2210	52-30	22

安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在第一次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。

注：本公司是浙江专业阀门生产厂家，生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中蝶阀分为:电动蝶阀,气动蝶阀,手动蝶阀,法兰蝶阀,通风蝶阀,软密封蝶阀,硬密封蝶阀,不锈钢蝶阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务！
