D373F、D373W型镍铝青铜对夹式硬密封蝶阀、海水专用蝶阀

简要描述:D373F、D373W镍铝青铜对夹式硬密封蝶阀、海水专用蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的海水等船舶工业管道上,作调节流量和载断流体使用

  • 产品型号:D373F、D373W
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:2630

详细介绍

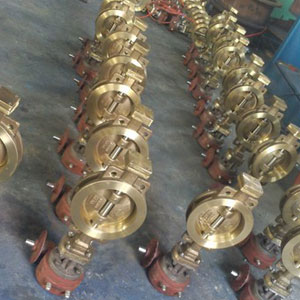

D373F、D373W型镍铝青铜对夹式硬密封蝶阀、海水专用蝶阀




产品说明:

采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的海水等船舶工业管道上,作调节流量和载断流体使用。



产品特点:

1、对夹式硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能; 2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点;
3、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小;
4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
5、对夹式硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装 6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用



产品性能参数:

性能参数
型号 D373H-10C~40
D373Y-10C~40
D373H-10P~40
D373Y-10P~40
工作压力(MPa) 1.0~4.0
适用温度(℃) ≤300
适用介质 水、油品、蒸汽等
材料 阀体、蝶板 铸钢 奥氏体不锈钢
阀杆 40Cr 奥氏体不锈钢
密封面配对材料 不锈钢/不锈钢 不锈钢/司太立
填料 柔性石墨 聚四氟乙烯



产品外形结构连接尺寸:

PN10~PN40外形结构连接尺寸(mm)
公称通径 结构长度 外形尺寸 连接长度
H D373H D373Y 0.6MPa 1.0MPa
mm Inch L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
50 2 43 112 350 180 200 625 245 72 530 250 255 110 4-14 125 4-18
65 2 2/1 46 115 370 180 200 625 245 72 530 250 255 130 4-14 145 4-18
80 3 49 120 380 180 200 645 245 72 565 250 255 150 4-18 160 8-18
100 4 56 138 420 180 200 675 355 92 600 250 255 170 4-18 180 8-18
125 5 64 164 460 180 200 715 355 92 640 250 255 200 8-18 210 8-18
150 6 70 175 555 270 280 800 355 92 705 300 315 225 8-18 240 8-22
200 8 71 208 605 270 280 850 250 170 775 300 315 280 8-18 295 8-22
250 10 76 243 680 270 280 925 250 170 945 300 315 335 12-18 350 12-22
300 12 83 283 800 380 420 1035 450 200 1070 300 315 395 12-22 400 12-22
350 14 92 310 835 380 420 1070 450 220 1140 300 315 445 12-22 560 16-22
400 16 102 340 915 450 470 1190 450 220 1210 300 315 495 16-22 515 16-26
450 18 114 380 960 480 490 1250 650 280 1335 575 714 550 16-22 565 20-26
500 20 127 410 1020 480 490 1290 650 280 1415 575 714 600 20-22 620 20-26
600 24 154 470 1225 480 490 1455 850 380 1605 656 810 705 20-26 725 20-30
700 28 165 550 1355 640 660 1585 850 380 1844 656 810 810 24-26 840 24-30
800 32 190 640 1470 640 660 1700 1250 380 2040 656 810 920 24-30 950 24-33
900 36 203 710 1545 750 860 1965 1250 380 2255 785 863 1020 24-30 1050 28-33
1000 40 216 770 1795 850 900 2015 1250 380 2380 785 863 1120 28-30 1160 28-36
1200 48 254 890 1965 850 900 2250 1250 380 2640 785 863 1340 32-33 1380 32-39

产品结构尺寸图:

PN10~PN40外形结构连接尺寸图

安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时,不准用单法兰进行安装试压,必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在第一次接通电源前要先手动开启至半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。


上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
