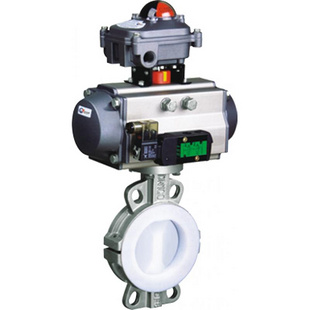

D671F46型气动对夹式衬氟蝶阀,耐腐蚀蝶阀

简要描述:D671F46气动对夹式衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,严密的密封性能,超长的使用寿 命;可作快速切断或调节流量之用

  • 产品型号:D671F46
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:8000

详细介绍

D671F46气动对夹式衬氟蝶阀,耐腐蚀蝶阀




产品概述

D671F46气动对夹式衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,严密的密封性能,超长的使用寿 命;可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式,阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制, 从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离离管道即可完成。产品广泛适用 于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、氯气、强碱,王水等具有强腐蚀的介质。

主要零部件材料表

D671F46气动对夹式衬氟蝶阀主要零部件材料
序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 蝶板 WCB 35 CF8 CF8M CF3 CF3M
3 阀杆 1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
4 衬里/阀座 PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5 密封圈 FPM(氟橡胶) FPM(氟橡胶)
6 弹性条(垫) Si(硅橡胶) Si(硅橡胶)
7 调节定位座 0Cr18Ni9 0Cr18Ni9 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
8 紧固螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
9 螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
10 操作手柄 ZL101

主要外形和连接尺寸

D671F46气动对夹式衬氟蝶阀主要外形和连接尺寸
公称通经 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd

DN

(mm)

NPS

(inch)

PN1.0MPa PN1.6MPa
40 3/2 33 145 110 85 3 18 4-φ18 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18 180 145 120 3 20 4-φ18
80 3 46 195 160 135 3 22 4-φ18 195 160 135 3 22 8-φ18
100 4 52 215 180 155 3 22 8-φ18 215 180 155 3 24 8-φ18
125 5 56 245 210 185 3 24 8-φ18 245 210 185 3 26 8-φ18
150 6 56 280 240 210 3 24 8-φ23 280 240 210 3 28 8-φ18
200 8 60 335 295 265 3 26 8-φ23 335 295 265 3 30 12-φ23
250 10 68 390 350 320 3 28 12-φ23 405 355 320 3 32 12-φ25
300 12 78 440 400 368 3 28 12-φ23 460 410 375 4 34 12-φ25
350 14 78 500 460 428 4 30 16-φ23 520 470 435 4 38 16-φ25
400 16 102 565 515 482 4 32 16-φ25 580 525 485 4 40 16-φ30
450 18 114 615 565 532 4 32 20-φ25 640 585 545 4 44 20-φ30
500 20 127 670 620 585 4 34 20-φ25 705 650 608 4 46 20-φ34
600 24 154 780 725 685 5 36 20-φ30 840 770 718 5 54 20-φ41
700 28 165 895 840 800 5 40 24-φ30 910 840 788 5 54 24-φ41
800 32 190 1010 950 905 5 44 24-φ34 1020 950 898 5 54 24-φ41
900 36 203 1110 1050 1005 5 46 28-φ34 1120 1050 998 5 54 28-φ41
1000 40 216 1220 1160 1115 5 50 28-φ34 1255 1170 1110 5 60 28-φ48
1200 48 254 1450 1380 1325 5 56 32-φ41

安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时,不准用单法兰进行安装试压,必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在第一次接通电源前要先手动开启至半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。
