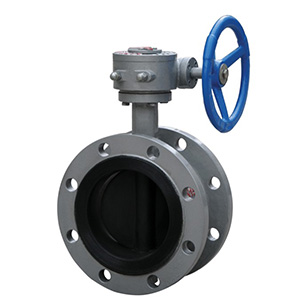

D341J-10型蜗轮法兰式全衬胶蝶阀

简要描述:产品概述D341J-10蜗轮法兰式全衬胶蝶阀阀轴的密封由蝶板与阀座之间的旋转面加橡胶来控制,采用带有橡胶密封表面和橡胶包衬蝶板,保证阀轴不与腔内流体介质接触,严密的密封性能,超长的使用寿命,可作快速切断或调节流量之用,适用于要求可靠密封和良好调节特性的场合

  • 产品型号:D341J-10
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:1666

详细介绍

D341J-10蜗轮法兰式全衬胶蝶阀


  产品概述
阀轴的密封由蝶板与阀座之间的旋转面加橡胶来控制,采用带有橡胶密封表面和橡胶包衬蝶板,保证阀轴不与腔内流体介质接触,严密的密封性能,超长的使用寿命,可作快速切断或调节流量之用,适用于要求可靠密封和良好调节特性的场合。用于温度≤85℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

其主要特点
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

衬胶蝶阀D341J采用标准
设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

主要技术参数
主要技术参数
公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

主要零件的材质
主要零件的材质
零件名称 材料
阀体 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
蝶板 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
密封圈 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆 碳钢镀镍磷、不锈钢
填料 天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

密封材料选用和适用温度
密封材料选用和适用温度
材料品种 氯丁橡胶 丁晴橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶
代号 X或or J XA或or JA XB或or JB XC、JC或or F XD或or JD XE或or JE
耐高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃
耐低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃
适用工作温度 ≤65℃ ≤80℃ ≤120℃ ≤200℃ ≤200℃ ≤180℃


主要外形连接尺寸

主要外形连接尺寸图

主要外形连接尺寸(mm)
公称通径
DN(mm)
L D D1 D2 b f z-φd H
50 108 160 125 99 16 3 4-φ18 112
65 112 180 145 118 18 3 4-φ18 122
80 114 195 160 132 18 3 4-φ18 129
100 127 215 180 155 20 3 8-φ18 142
125 140 245 210 184 22 3 8-φ18 157
150 140 280 240 210 22 3 8-φ23 170
200 152 335 295 256 22 3 8-φ23 210
250 165 390 350 319 24 3 12-φ23 246
300 178 440 400 368 26 4 12-φ23 274
350 190 500 460 428 26 4 16-φ23 320
400 216 565 515 480 26 4 16-φ25 340
450 222 615 565 532 26 4 20-φ25 365
500 229 670 620 585 28 4 20-φ25 410
600 267 780 725 685 34 5 20-φ30 470
700 292 895 840 794 34 5 24-φ30 500
800 318 1010 950 901 36 5 24-φ34 580
900 330 1110 1050 1001 38 5 28-φ34 670
1000 410 1220 1160 1120 38 5 28-φ34 796
1200 470 1450 1380 1325 44 5 32-φ41 868

注:衬胶阀耐腐蚀情况参考衬胶阀门各种化工介质耐腐蚀性能表。
