Y型螺纹热动力圆盘式疏水阀

简要描述:Y型螺纹热动力圆盘式疏水阀,Y型内螺纹蒸汽疏水阀,Y型热动力疏水阀是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。

  • 产品型号:CS19H
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:9921

相关新闻

Related Articles

详细介绍

Y型螺纹热动力圆盘式疏水阀技术参数

※ 产品类别:热动力式疏水阀,圆盘式疏水阀,蒸汽疏水阀,疏水阀
※ 产品型号:CS19W/CS49W/CS19H/CS19H
※ 公称通径( DN ): 15-100mm
※ 公称压力( PN ): 0.05-4.0Mpa
※ 高工作温度 (TMO) :425 ℃
※ 工作介质:蒸汽凝结水
※ 连接方式:法兰、内螺纹、承插焊 ※ 无负荷漏气率:小于3%
※ 过冷度:8 ℃

Y型螺纹热动力圆盘式疏水阀是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。

Y型螺纹热动力圆盘式疏水阀产品特点

1.体积小,重量轻,不受安装位置的限制。 2.全部材质均为不锈钢件,经久耐用,耐腐蚀。 3.在室外不怕冷冻,能耐水击,耐过热。 4.过冷度为 8 ℃ ,漏汽率小于实际排量 3% ,大背压 50% 。 5.结构简单,安装维修方便。

Y型螺纹热动力圆盘式疏水阀工作原理

Y型螺纹热动力圆盘式疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。

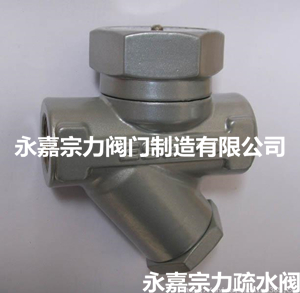

Y型螺纹热动力圆盘式疏水阀产品实拍图

热动力圆盘式疏水阀

Y型螺纹热动力圆盘式疏水阀零件材料



Y型螺纹热动力圆盘式疏水阀 零件材料表(CS19W/CS1949W)
部件名称 CS19W-16-40C CS49W-16-40C
阀体 3Cr13 3Cr13
阀盖、螺塞 2Cr13 2Cr13
阀片 3Cr13 3Cr13
过滤网 304 304
Y型螺纹热动力圆盘式疏水阀 零件材料表(CS19H/CS1949H)
部件名称 CS19H-16C-40C CS49H-16C-40C
阀体 WCB WCB
阀盖、螺塞 WCB WCB
阀片 3Cr13 3Cr13
过滤网 304 304

Y型螺纹热动力圆盘式疏水阀外形尺寸



Y型螺纹热动力圆盘式疏水阀 外形尺寸表
产品型号 公称通径
(mm)
连接方式 工作压力
范围
(Mpa)
高允许
温度
( ℃ )
外形尺寸
L H H2 W
CS49W-16-40C
CS49H-16-40C
15 法兰 0.05-4.0 425 150 58 47 61
20 法兰 0.05-4.0 425 150 58 47 61
25 法兰 0.05-4.0 425 160 62 43 61
32 法兰 0.05-4.0 425 210 78 52 79
40 法兰 0.05-4.0 425 230 80 55 79
50 法兰 0.05-4.0 425 230 80.5 64.5 79
65 法兰 0.05-4.0 425 280 100 82 85
80 法兰 0.05-4.0 425 310 118 92 110
100 法兰 0.05-4.0 425 460 128 102 110
CS19W-16-40C
CS19H-16-40C
15 螺纹 0.05-4.0 425 80 47 54 47
20 螺纹 0.05-4.0 425 90 52 59 57
25 螺纹 0.05-4.0 425 95 59 62 57
32 螺纹 0.05-4.0 425 105 70.5 89.5 80
40 螺纹 0.05-4.0 425 110 70.5 89.5 80
50 螺纹 0.05-4.0 425 120 70.5 104.5 80
CS69W-16-40C
CS69H-16-40C
15 承插焊 0.05-4.0 425 80 47 54 47
20 承插焊 0.05-4.0 425 90 52 59 57
25 承插焊 0.05-4.0 425 95 59 62 57
32 承插焊 0.05-4.0 425 105 70.5 89.5 80
40 承插焊 0.05-4.0 425 110 70.5 89.5 80
50 承插焊 0.05-4.0 425 120 70.5 104.5 80
