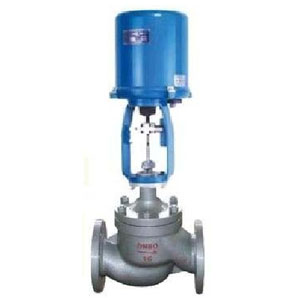

KHCP笼式单座电动调节阀
是CV3000系一产品之一。是一种上导向结构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。阀芯导向部分的导向面积大，抗振性好。电动高压调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92标准。
| 公称通径 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀体型式 | 直通单座铸造球型阀 | ||||||||||||
| 公称压力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | ||||||||||||
| 连接型式 | 密封面型式 | FF、RF、RJ、LG、MFM | |||||||||||
| 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | ||||||||||||
| 焊接标准 | 嵌接焊SW(40~50mm) 对接焊BW(65~350mm) | ||||||||||||
| 材料 | 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等 | ||||||||||||
| 上阀盖 | 常温型 | -17～+230℃ | |||||||||||
| 伸长I型 | -45～-17℃、 +230～+566℃ | ||||||||||||
| 伸长Ⅱ型 | -100～-45℃ | ||||||||||||
| 伸长ⅢI型 | -196～-100℃ | ||||||||||||
| 压盖型式 | 螺栓压紧式 | ||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 | ||||||||||||
| 阀芯形式 | 压力平衡式阀芯 | ||||||||||||
| 流量特性 | 等百分比特性、线性特性 | ||||||||||||
| 材料 | 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 | ||||||||||||
| 执行器型式 | 381L系列、PSL系列 | |
|---|---|---|
| 输入信号 | 381L执行机构 | 4～20mA·DC或1～5V（输入电阻250Ω） |
| PSL执行机构 | 4～20mA·DC | |
| 电源电压 | 381L执行机构 | 220V，50/60Hz |
| PSL执行机构 | 单相控制220V·50Hz； 三相控制380V，50Hz | |
| 手动机构 | 381L执行机构:离合式； PSL执行机构: 手轮 | |
| 作用形式 | 电关式或电开式 | |
| 参数 | 指标值 | |
|---|---|---|
| 泄漏量 | 金属阀座 | 小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
| 软阀座 | 小于阀额定容量的10-7，符合ANSI B16.104-1976 VI级 | |
| 回差 | 配381L执行机构为2%；配PSL执行机构为1% | |
| 基本误差 | 配381L执行机构为±2%；配PSL执行机构为±1% | |
| 可调范围 | 50:1(0.25≤Cv≤14)或30:1(Cv≤0.16) | |
