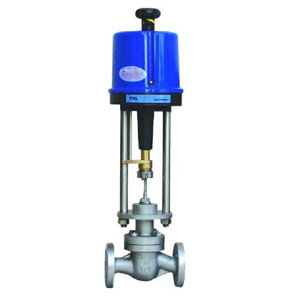

ZDSP型精小型电子式电动单座调节阀

简要描述：ZDSP精小型电子式电动单座调节阀采用顶部导向结构，配用多弹簧执行机构或电动执行机构，流道呈 S 流线型

产品型号：ZDSP
产品产地：浙江
更新时间：2023-04-04
访问量：9654

产品分类

产品概述

采用顶部导向结构，配用多弹簧执行机构或电动执行机构，流道呈 S 流线型。具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性、维护方便等优点，可用于苛刻的工作条件。特别适用于允许泄露量小、阀前后压差不大的场合。
本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型、夹套保温型等多种型式。产品公称压力等级有 PN1.6、4.0、6.4、10.0；阀体口径范围 DN20-300，适用流体温度-196-+560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ 级、Ⅵ级。流量特性有直线、等百分比特性多种品种规格可供选择。
本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。

主要技术参数

主要技术参数
阀体部分
阀体形式	直通铸造球型阀
阀体材质	ZG230-450 ZG1Cr18Ni9
公称通径	DN20-DN300
公称压力	PN1.6 2.5 4.0 6.4 10.0MPa ANSI 150 300 600LB JIS 10K 20K 30K 40K
连接形式	法兰：FF RF RTJ等螺纹：适用于 1”以下焊接：SW BW
结构长度	符合 IEC534
阀盖型式	常温型高温型波纹管密封型低温型
填料	聚四氟乙烯柔性石墨等
密封垫	金属夹石墨密封垫四氟乙烯垫等阀内部件
阀芯型式	单座柱塞型
流量特性	线性等百分比
内件材质	1Cr18Ni9Ti 1Cr18Ni9Ti+PTFE
执行机构
气动	多弹簧式执行机构单弹簧式执行机构
作用方式	气开式气关式
电动	PSL系列 3810L系列

主要零件材料及内部结构

主要零件材料及内部结构
本体材质为碳钢
1	阀体	WCB	LCB	WC9
2	阀座	304	304	304
3	阀芯	304	304	304
4	导向套	304	304	304
5	阀盖	WCB	LCB	WC9
6	阀杆	304	304	304
7	填料	PTFE/柔性石墨
8	弹簧	65Mn
9	螺母	304	304	304
本体材质为不锈钢
1	阀体	CF8	CF8M	CF3M
2	阀座	304	316	316L
3	阀芯	304	316	316L
4	导向套	304	316	316L
5	阀盖	CF8	CF8M	CF3M
6	阀杆	304	316	316L
7	填料	PTFE/柔性石墨
8	弹簧	65Mn
9	螺母	304	316	316L

注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置。

阀盖型式

注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

规格与技术参数

规格与技术参
公称通径 DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数 (KV)	直线	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百
	分比	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
额定行程 L（mm）		16		25			40			60			100
公称压力 PN（MPa）		1.6 2.5 4.0 6.4 10.0
执行机构型号	PSL	201/202		204			208			312			320
	3810L	3810LSA-08		3810LSA-20			3810LSB-30			3810LSB-50			3810LSC-65
固有流量特性		直线、等百分比
固有可调比		50:01:00
工作温度 t（℃）		普通型：铸钢-40-250；铸不锈钢-60-250 散热型：铸钢-40-450；铸不锈钢-60-450
输入信号		0-10mADC、4-20mADC、220VAC（开关信号）
电源电压		220VAC 50Hz

流量特性

固有流量特性对应行程下的相对流量数值单位：(%)

流量特性
行程流量特性	0	10	20	30	40	50	60	70	80	90	100
线性	2	11.8	21.6	31.4	41.2	51	61	40.5	80.6	90.7	100
等百分比	2	3	4.42	6.3	9.5	14.2	21.1	30.8	45.7	67.8	100

允许压差

电子式执行机构（PSL 系列）单位（MPa）

允许压差
执行机构型号	输出推力（KN）	阀座直径 dn（mm）
执行机构型号	输出推力（KN）	20	25	32	40	50	65	80	100	125	150	200
PSL-201	1	2.38	1.52	0.93	0.59	0.38
PSL-201	1	1.91	1.22	0.74	0.47	0.3
PSL-202	2	4.77	3.05	1.86	1.19	0.76	0.45
PSL-202	2	3.82	2.44	1.49	0.95	0.61	0.36
PSL-204	4			2.79	1.79	1.14	0.67	1.21	0.28	0.18	0.12	0.03
PSL-204	4			2.23	1.43	0.91	0.54	0.96	0.22	0.14	0.1	0.02
PSL-208	8			4.66	2.98	1.91	1.13	1.51	0.47	0.3	0.21	0.08
PSL-208	8			3.73	2.38	1.52	0.9	1.2	0.38	0.24	0.16	0.06
PSL-210	10						1.35	2.34	0.57	0.36	0.25	0.11
PSL-210	10						1.08	1.87	0.45	0.29	0.2	0.08
PSL-316	16						2.26	2.92	0.95	0.61	0.42	0.2
PSL-316	16						1.8	2.33	0.76	0.48	0.33	0.15
PSL-320	20									0.97	0.67	0.35
PSL-320	20									0.78	0.54	0.27

允许压差表的附注说明:填料材质为 PTFE；介质的流向与阀芯关闭的方向相反；金属密封型泄露等级为Ⅳ级；数值受公称压力、等级、温度限制；波纹管密封型 P2≠0 时须重新核对；

配电动执行机构外形尺寸（常温型、高温型）

配电动执行机构外形尺寸（mm)
公称通径（DN）		20	25	32	40	50	65	80	100	125	150	200	250	300
结构长度（L）	PN16/25	185	200	205	222	250	276	298	350	410	451	600	670	735
	PN40	190	205	210	230	255	285	310	355	425	460	615	685	750
	PN64、100	200	210	220	251	286	311	337	394	440	475	630	700	765
常温型（H）	PN16/25	699	711	728	728	731	827	839	857	895	1140	1160	1305	1512
	PN40	679	721	738	738	741	837	849	867	905	1150	1180	1335	1565
	PN64/100	682	733	750	750	753	849	861	879	917	1180	1240	1385	1605
高温型（H）	PN16/25	849	861	893	893	901	975	1024	1067	1250	1400	1420	1513	1670
	PN40	859	871	903	903	911	985	1034	1077	1260	1415	1440	1545	1690
	PN64/100	875	885	915	915	923	997	1055	1095	1280	1450	1465	1575	1720
H1	PN16/25	53	58	68	73	80	90	98	108	123	140	168	203	230
	PN40	53	58	68	73	80	90	98	115	135	150	188	223	255
	PN64/100	63	68	75	83	88	100	105	125	148	170	203	235	265
R		201	202		204		208、210			210、316			320
压力等级		GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
执行机构		PSL 系列、3810 系列、DKJ 或 DKZ 系列等

注：表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。

产品外形结构尺寸图

注：本公司是浙江专业调节阀生产厂家，生产的调节阀种类有电动调节阀,气动调节阀,手动调节阀,流量调节阀,温度调节阀,风量调节阀压力调节阀,自力式调节阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务！
