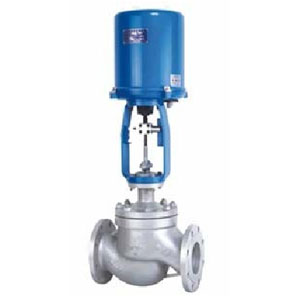

KHTS型单座电动调节阀

简要描述：KHTS单座电动调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2标准

产品型号：KHTS
产品产地：浙江
更新时间：2023-04-04
访问量：7673

产品分类

产品概述

阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2标准。的泄漏量符合ANSI B16.104标准。电动单座调节阀配用多弹簧薄膜执行机构及PSL、3810、361L等电动执行机构，其结构紧凑，输出力大。电动单座调节阀产品符合GB/T4213-92。

主要技术参数

主要技术参数
公称通径		40
阀体型式		直通单座铸造球型阀
公称压力		ANSI 125、150、300、600；JIS 10、16、20、30、40K； PN1.6、4.0、6.4MPa
连接型式	密封面型式	FF、RF、RJ、LG、MFM
	法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、 HG20594-97、HG20618-97等
	焊接标准	嵌接焊SW(40~50mm)；对接焊BW(65~200mm)
材料		铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上阀盖	常温型	-17~+230℃
	伸长I型	-45~-17℃、 +230~+566℃
	伸长II型	-100~-45℃
	伸长III型	-196~-100℃
压盖型式		螺栓压紧式
阀芯形式		单座柱塞型阀芯
流量特性	金属阀座	等百分比特性(%)和线性特性(L)
流量特性	软阀座	等百分比特性(%)和线性特性(L)
材料		不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

执行器技术参数

执行器技术参数
执行器型式		381L系列、PSL系列
输入信号	381L执行机构	4～20mA·DC或1～5V（输入电阻250Ω）
输入信号	PSL执行机构	4～20mA·DC
电源电压	381L执行机构	220V，50/60Hz
电源电压	PSL执行机构	单相控制220V·50Hz；三相控制380V，50Hz
手动机构		381L执行机构:离合式； PSL执行机构: 手轮
作用形式		电关式或电开式

主要性能指标

主要性能指标
参数		指标值
泄漏量	金属阀座	小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
泄漏量	软阀座	小于阀额定容量的10-7，符合ANSI B16.104-1976 VI级
回差		配381L执行机构为2%；配PSL执行机构为1%
基本误差		配381L执行机构为±2%；配PSL执行机构为±1%
可调范围		50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)
