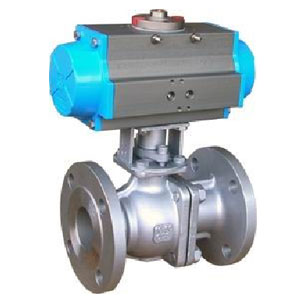

ZSJQ型气动切断二通球阀

简要描述：ZSJQ气动切断二通球阀是一种旋转型切断球阀，为气动或电动单元组合仪表中的执行单元，一般与电磁阀等元件组合使用

产品型号：ZSJQ
产品产地：浙江
更新时间：2023-04-04
访问量：7636

产品分类

产品概述

是一种旋转型切断球阀，为气动或电动单元组合仪表中的执行单元，一般与电磁阀等元件组合使用。密封形式有软密封与硬密封两种，分别在-40℃～180℃ 与-60℃～450℃工况下使用。"O"型切断球阀采用活塞式气动执行机构或者电动执行机构，"O"型切断球阀的球形表面采用特殊工艺进行硬化处理，使其表面平滑耐磨，阀座及密封材料采用耐高温、耐磨损的碳纤维材料制成，产品结构精巧合理。该系列产品转动效率高、推力大、密封性好，额定流量系数大、零件互换性好等特点。本系列产品被广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、液体输送管道中介质的切断或开启，满足工况要求。

主要技术参数

主要技术参数
本体部分
阀体形式	直通铸造阀
阀体材质	ZG230-450 ZG1Cr18Ni9Ti
公称通径	DN15-DN300
公称压力	PN1.6 2.5 4.0 6.4MPa ANSI 150 300LB JIS 10K 20K 30K
连接形式	法兰 FF RF RTJ 等
结构长度	符合IEC534
阀盖形式	一体式
填料	聚四氟乙烯柔性石墨等
密封垫	金属夹石墨密封垫四氟乙烯垫等
阀内部件
阀芯型式	球型
流量特性	线性
内件材质	标准材质组合及使用温度、压力请参阅附表
执行机构
气动	活塞式气动执行机构
单作用	气—开（弹簧复位）
双作用	气—开/气—关

主要零件材料及内部结构

主要零件材料及内部结构
本体材质为碳钢
1	阀体	WCB	LCB	WC9
2	密封圈	PTFE/PPL
3	垫片	PTFE/金属石墨缠绕垫片
4	球	根据实际工况而定
5	填料	PTFE/石墨
6	阀杆	2Cr13	2Cr13	2Cr13
7	填料压盖	WCB	LCB	WC9
本体材质为不锈钢
1	阀体	CF8	CF8M	CF3M
2	密封圈	PTFE/PPL
3	垫片	PTFE/金属石墨缠绕垫片
4	球	根据实际工况而定
5	填料	PTFE/石墨
6	阀杆	304	316	316L
7	填料压盖	CF8	CF8M	CF3M

注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置。

规格与技术参数

规格与技术参数
公称通径 DN（mm）	15	20	25	32	40	50	65	80	100	125	150	200	300

额定流量系数 KV	20	38	72	110	170	270	380	510	940	1400	2200	3500	8500

公称压力	1.6、4.0、 6.4
阀芯转角(°)	0°±4°～90°±4°
适用工作温度	软密封-40～180 硬密封-60～450
允许压差(MPa)	等于公称压力
允许泄露量等级	软密封Ⅵ级硬密封Ⅳ级
动作时间(S)	0.5～0.7
防护等级	相当于 IP65.5 级防尘防水型
汽缸输出力矩 (N.m)	5.9～6780

电动执行器输出力矩(Kgf.m)	2～60

汽缸操作压力 (MPa)	双作用 0.2～1.0 单作用 0.3～1.0

特殊要求

1、特殊检验；
2、完全去油、去水处理；
3、禁铜处理；
4、特殊接口，配管；
5、真空条件下使用；
6、指定图层颜料；
7、特殊介质（氧气、氢气、）；
8、使用不锈钢连接件；

气动活塞式球阀外形尺寸

外形尺寸单位（mm)
公称通径 DN(mm)	L	D(φ)	D1φ)	D2φ)	b	H	n-(φ)d	L0
15	130	95	65	46	14	230	4-φ14	165
20	140	105	75	56	16	230	4-φ14	165
25	150	115	85	65	16	250	4-φ14	186
32	164	140	100	76	18	250	4-φ18	186
40	180	150	110	84	18	290	4-φ18	288
50	200	165	125	99	20	290	4-φ18	288
65	220	185	145	118	20	310	4-φ18	235
80	250	200	160	132	20	310	8-φ18	235
100	280	220	180	156	22	415	8-φ18	495
125	320	250	210	184	22	458	8-φ18	495
150	360	285	240	211	24	595	8-φ22	750
200	400	340	295	266	24	595	12-φ22	750
250	630	405	355	319	26	680	12-φ26	850
300	750	460	410	370	28	750	12-φ26	850

注:表中所有数据均以PN16 为依据。

产品外形结构尺寸图

外形尺寸

上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品，我厂在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
五、在付设备时，本厂向需方付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；
当接到用户反应质量问题的信函或电话后，上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
