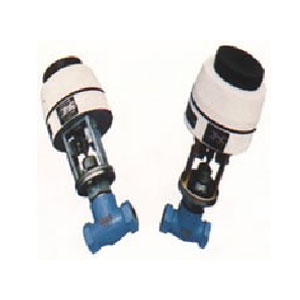

ZDSW型电动微小流量调节阀

简要描述:ZDSW电动微小流量调节阀是专门针对小流量调节而 开发的小口径调节阀

  • 产品型号:ZDSW
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3325

详细介绍

ZDSW电动微小流量调节阀




产品概述

是专门针对小流量调节而 开发的小口径调节阀。它具有体积小、重量轻、性能高、用于微小流量的控制等特点。调节不干净介质时,应针对 其节流间隙小的问题,注意预防堵卡现象的发生。它适用于 液体、蒸汽等介质的注流量调节场合。
本系列调节阀采用模块化设计,可采用不同组合、配用 各种附件。

主要零部件参数

主要零部件参数
本体部分
阀体形式 直通锻造阀体
阀体材质 20# F22 304 316
公称通径 DN15~DN20
公称压力 PN1.6 4.0 10.0 16.0 20.0 32.0MPa
ANSI 150 300 600 900 1500LB
连接形式 法兰:FF RF RTJ 等
螺纹:NPT 焊接:SW BW
结构长度 符合 IEC534
阀盖形式 一体式
填料 聚四氟乙烯 柔性石墨等
密封垫 金属夹石墨密封垫 四氟乙烯垫等
阀内部件
阀芯型式 单座柱塞式
流量特性 等百分比、线性
内件材质 标准材质组合及使用温度、压力请 参阅附表
执行机构
型号 3810L系列、PSL系列
主要技术参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

主要性能指标


主要性能指标
项目 指标值
基本误差% 配3810L±2.5; 配PSL±1.0
回差% 配3810L ±2.5; 配PSL±1.0
死区% 1
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:01:00

产品外形尺寸

外形尺寸 单位(mm)
公通通径(mm) G1/2" G3/4"
连接长度 L(mm) 92 92
高度 H(mm) 30 30
H1(mm) 400 400
D(mm) 225 225

产品外形结构尺寸图

外形结构尺寸图

注:本公司是浙江专业调节阀生产厂家,生产的调节阀种类有电动调节阀,气动调节阀,手动调节阀,流量调节阀,温度调节阀,风量调节阀压力调节阀,自力式调节阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!
