自由浮球式蒸汽疏水阀

简要描述:CS41H自由浮球式蒸汽疏水阀,法兰自由浮球式疏水阀,自由浮球式蒸汽疏水阀,自由浮球式蒸汽疏水阀参数,自由浮球式蒸汽疏水阀注意事项,自由浮球式蒸汽疏水阀选用原则是目前国内先进的蒸汽疏水阀之一,产品技术质量和制造工艺达到国际上同类产品的水平。

  • 产品型号:CS41H
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:6585

详细介绍

CS41H自由浮球式蒸汽疏水阀产品概述

自由浮球式疏水阀是目前国内先进的蒸汽疏水阀之一,产品技术质量和制造工艺达到国际上同类产品的水平。由于浮球精度高,能确保疏水阀的密封性能,整个球面都可为密封面,使用寿命很长。该疏水阀选用内置排空气阀,非常灵敏,工作质量高,能延长阀门的整体使用寿命。不受压力、温度、冷凝水流量波动的影响,连续排水,有水即排,小过冷度为 0℃ ,能使加热设备达到佳工作效率;它的低工作压力 0.01Mpa ,大背压率 ≤85% 。自由浮球式疏水阀是石油、化工、印染、制药、造纸、食品等工业加热设备理想的疏水阀。

CS41H自由浮球式蒸汽疏水阀技术参数

※ 产品类别:浮球式疏水阀,蒸汽疏水阀,自由式疏水阀,疏水阀
※ 产品型号:CS41H/CS11H-16/16C/25/40
※ 公称通径( DN ): 15-150mm
※ 公称压力( PN ): 1.6-4.0Mpa
※ 高工作压力 (PMO) : 0.2-1.6 Mpa
※ 高工作温度 (TMO) : 350 ℃
※ 工作介质:蒸汽凝结水
※ 无负荷漏气率小于 3%
※ 过冷度 0.5%

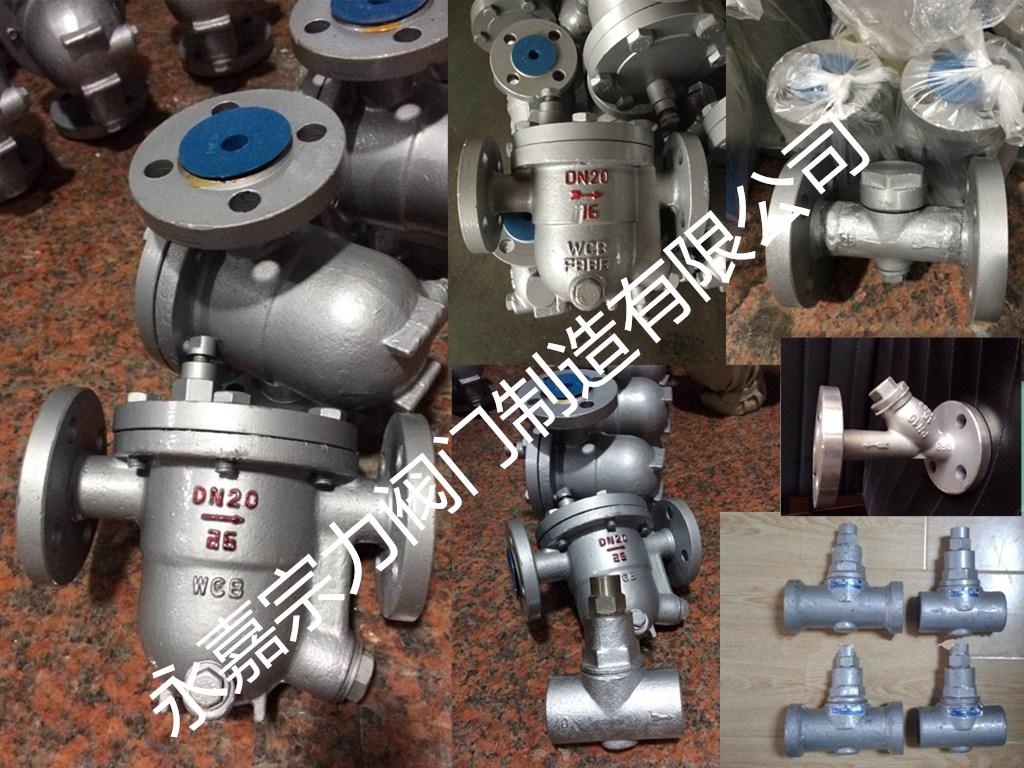

CS41H自由浮球式蒸汽疏水阀产品实拍图

CS41H自由浮球式蒸汽疏水阀排水量表



自由浮球式疏水阀 排水量表
型号 通径 (mm) 高工作压力 不同压差 (△P)下的排水量(Kg/h)
0.5 0.2 0.4 0.6 0.8 1.0 1.2 1.6 2.0 2.5 3.0 3.5 4.0
CS11H-16
CS11H-16C
CS41H-16
15
20
25
0.4 310 500 620
0.8 260 390 500 550 580
1.2 300 340 370 400 430 460 490
1.6 260 290 320 350 380 410 440 470
CS11H-16
CS41H-16
CS11H-16C
CS41H-16C
CS41H-25
CS41H-40
15
20
25
0.4 490 750 980
0.8 430 650 760 820 890
1.2 400 510 570 620 700 760 820
1.6   390 450 510 570 620 700 760
2.5       280 340 380 440 500 560 620
4.0             290 330 380 430 480 520 560
CS41H-16
CS41H-16C
CS41H-25
CS41H-40
25
32
40
50
0.4 1850 2500 2980
0.8 1250 1900 2100 2450 2750
1.2 900 1450 1650 1900 2100 2250 2400
1.6   1200 1560 1450 1450 1650 1750 2100
2.5       700 850 950 1050 1200 1350 1650
4.0           700 750 800 860 920 980 1050 1150
CS41H-16
CS41H-16C
CS41H-25
CS41H-40
40

50
0.4 2800 4250 5800
0.8 1800 2980 3650 4250 4750
1.2   2500 3000 3450 3900 4100 4500
1.6   2150 2650 3000 3300 3600 3950 4100
2.5         2100 2650 3000 3300 3650 3900
4.0           1000 1350 1650 1950 2250 2500 2750 3000
CS41H-16
CS41H-16C
CS41H-25
CS41H-40
50
65
80
100 150
0.4 5000 8500 11500
0.8 4200 6200 7800 8900 9500
1.2 2200 3600 4700 5500 6200 6800 7600
1.6   3600 4400 5000 5400 5900 6100 6800
2.5       3200 3600 3900 4200 4700 5100 5400
4.0           2850 3000 3250 3700 3950 4050 4400 5000

CS41H自由浮球式蒸汽疏水阀尺寸

CS41H自由浮球式疏水阀

CS41H自由浮球式蒸汽疏水阀订货须知

一、CS41H|自由浮球式蒸汽疏水阀
①CS41H|自由浮球式蒸汽疏水阀产品名称与型号
②CS41H|自由浮球式蒸汽疏水阀口径
③CS41H|自由浮球式蒸汽疏水阀是否带附件以便我们的为您正确选型。
