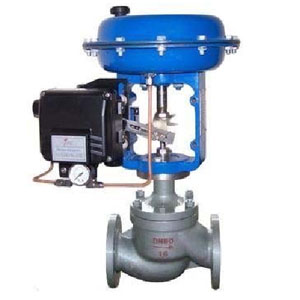

ZJSL型气动薄膜笼式单座调节阀

简要描述:是一种压力平衡调节阀,采用笼式套筒导向、单座密封结构,配用多弹簧执行机构或者电动执行机构,流道呈S流线型,选用进口密封环。

  • 产品型号:ZJSL
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:4644

详细介绍

ZJSL气动薄膜笼式单座调节阀




产品概述

是一种压力平衡调节阀,采用笼式套筒导向、单座密封结构,配用多弹簧执行机构或者电动执行机构,流道呈S流线型,选用进口密封环。整体具 有工作平稳、允许压差大、流量特性噪音低等特点。特 别适用于泄漏量要求严格、阀前后压差较大的工作场合。 本系列产品有常温型、高温型、低温型、调节切断型、 波纹管密封型等多种型式。产品公称压力等级有 PN1.6、4.0 6.4、10.0;阀体口径范围 DN20-DN300;适用流体温度-150℃ -+560℃范围内多种档次;泄露等级分为Ⅳ级、Ⅴ级、Ⅵ级; 流量特性有直线、等百分比。多种规格可供选择。 本系列调节阀采用模块化设计,可采用不同组合、配用各种附件。

主要技术参数

主要技术参数
阀体部分
阀体形式 直通铸造球型阀
阀体材质 ZG230-450 ZG1Cr18Ni9
公称通径 DN20-DN300
公称压力 PN1.6 2.5 4.0 6.4 10.0MPa
ANSI 150 300 600LB
JIS 10K 20K 30K 40K
连接形式 法兰:FF RF RTJ等 螺纹:适用于 1”以下 焊接:SW BW
结构长度 符合 IEC534
阀盖型式 常温型 高温型 波纹管密封型 低温型
填料 聚四氟乙烯 柔性石墨等
密封垫 金属夹石墨密封垫 四氟乙烯垫等 阀内部件
阀芯型式 单座柱塞型
流量特性 线性 等百分比
内件材质 1Cr18Ni9Ti 1Cr18Ni9Ti+PTFE
执行机构
气动 多弹簧式执行机构 单弹簧式执行机构
作用方式 气开式 气关式
电动 3810L系列


主要零件材料及内部结构

主要零件材料及内部结构

主要零件材料及内部结构
本体材质为碳钢
1 阀体 WCB LCB WC9
2 阀座 304 304 304
3 阀芯 304 304 304
4 导向套 304 304 304
5 阀盖 WCB LCB WC9
6 阀杆 304 304 304
7 填料 PTFE/柔性石墨
8 弹簧 65Mn
9 螺母 304 304 304
本体材质为不锈钢
1 阀体 CF8 CF8M CF3M
2 阀座 304 316 316L
3 阀芯 304 316 316L
4 导向套 304 316 316L
5 阀盖 CF8 CF8M CF3M
6 阀杆 304 316 316L
7 填料 PTFE/柔性石墨
8 弹簧 65Mn
9 螺母 304 316 316L
注:以上为标准配置结构,标准的阀体材料是碳钢和不锈钢,也可根据用户需求进行配置。

阀盖型式

阀盖型式

注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

气动调节阀规格与技术参数

规格与技术参数
公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200
额定流量
系数 KV
直线 6.9 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 6.3 10 16 25 40 63 100 160 250 400 630
执行机构
型号
正作用 ZHA-22 ZHA-23 ZHA-34 ZHA-45
反作用 ZHB-22 ZHB-23 ZHB-34 ZHB-45
额定行程 L(mm) 16 25 40 60
膜片有效面积 Ae(cm2) 280 400 600 1000
公称压力 PN(MPa) 1.6 2.5 4.0 6.4 10.0
固有流量特性 直线 等百分比
固有可调比 R 50:01:00
信号范围 Pr(KPa) 20-60、20-100、40-200、60-100、80-240
气源压力 Ps(MPa) 0.14、0.25、0.28、0.40


气动调节阀主要性能指标

主要性能指标
序号 项 目 标准型调节阀 散热、低温型调节阀
不带 不带
1 基本误差<(%) ±5 ±1 ±15 ±4
2 回差<(%) 3 1 10 3
3 死区<(%) 3 0.4 8 1
4 始终点偏差
<(%)
气开 始点 ±2.5 ±1 ±6 ±2.5
终点 ±5 ±15
气关 始点 ±5 ±15
终点 ±2.5 ±6
5   ±2.5 2.5 6 2.5

流量特性

流量特性

固有流量特性对行程下的相对流量数值 单位:(%)
行程
流量特性
0 10 20 30 40 50 60 70 80 90 100
线性 2 11.8 21.6 31.4 41.2 51 61 40.5 80.6 90.7 100
等百分比 2 3 4.42 6.3 9.5 14.2 21.1 30.8 45.7 67.8 100


允许压差

气关式(正作用)金属密封型允许压差 单位(MPa)
执行机构
型号
弹簧范围
(KPa)
气源压力
(MPa)

带/否
阀座直径 dn(mm)
20 25 32 40 50 65 80 100 125 150 200
ZHA-22 20—100 0.14 1.51 0.8
9.09 4.8
40—200 0.25 10 6.8
80—240 0.4 10 10
ZHA-23 20—100 0.14     0.83 0.59 0.54
    5.01 4.14 3.26
40—200 0.25     7.1 5.87 4.62
80—240 0.4     10 10 10
ZHA-34 20—100 0.14           0.68 0.55 0.43
          4.09 3.3 2.63
40—200 0.25           5.79 4.68 3.73
80—240 0.4           10 10 10
ZHA-45 20—100 0.14                 0.6 0.5 0.37
                3.62 3.01 2.55
40—200 0.25                 5.14 4.27 3.19
80—240 0.4                 10 9.3 6.96


气关式(反作用)金属密封型允许压差 单位(MPa)
执行机构
型号
弹簧范围
(KPa)
气源压力
(MPa)

带/否
阀座直径 dn(mm)
20 25 32 40 50 65 80 100 125 150 200
ZHB-22 20—100 0.14 带/否 1.51 0.8
40—200 0.25 9.09 4.8
80—240 0.28 10 10
ZHB-23 20—100 0.14 带/否     0.83 0.69 0.54
40—200 0.25     5.01 4.11 3.26
80—240 0.28     10 10 8.7
ZHB-34 20—100 0.14 带/否           0.68 0.55 0.43
40—200 0.25           4.09 3.3 2.63
80—240 0.28           10 8.82 7.03
ZHB-45 20—100 0.14 带/否                 0.6 0.5 0.37
40—200 0.25                 3.62 3.01 2.25
80—240 0.28                 9.67 8.04
压差表的附注说明:填料材质为 PTFE; 介质的流向与阀芯关闭的方向相反; 金属密封型泄露等级为Ⅳ级; 数值受公称压力、等级、温度限制; 波纹管密封型 P2≠0 时须重新核对;

配气动执行机构外形尺寸及重量(常温型、高温型)

配气动执行机构外形尺寸及重量(常温型、高温型)单位(mm)
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200
PN16/25 184 184 200 222 254 276 298 352 420 451 543
PN40 184 184 200 222 254 276 317 368 400 473 568
PN64、100 206 210 251 251 286 311 337 394 500 508 610
H1 128 128 152 152 160 205 205 208 273 333 364
H2 298 298 298 298 298 380 380 380 510 510 510
H3 208 208 224 228 228 334 334 342 408 453 482
H4 338 338 402 402 405 627 628 635 698 702 728
H5 53 58 68 73 80 90 98 108 123 140 168
H6 180 180 180 180 180 236 236 236 310 310 310
A 282 282 282 282 282 360 360 360 470 470 470
C 220 220 220 220 220 270 270 270 320 320 320
L1 289 289 289 289 289 347 347 347 476 476 476
压力等级 GB:1.6、2.5、4.0、6.4、10.0MPa ANSI:150、300、600LB JIS:10、20、30、40K
执行机构 ZHB-22 ZHB-23 ZHB-34 ZHB-45
注:表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取 新数据。

产品外形结构尺寸图

配气动执行机构外形尺寸及重量(常温型、高温型)单位(mm)

注:本公司是浙江专业调节阀生产厂家,生产的调节阀种类有电动调节阀,气动调节阀,手动调节阀,流量调节阀,温度调节阀,风量调节阀压力调节阀,自力式调节阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!
