LT942X,HS941X,LHS94X调流调压阀,活塞式流量调节阀
型号:LT942X,HS941X,LHS94X口径(DN):100~2000(mm)压力(PN):1.0~10.0(Mpa)
产品介绍
产品概述
LT942X,HS941X,LHS94X调流调压阀,活塞式流量调节阀为活塞式结构,活塞式控制阀调节机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导沿管路中心作轴向运动,因而改变流道面积,以实现调节流量及减压功能。与管道的连接形式为法兰联接,法兰连接尺寸、结构长度符合相应GB的要求。
活塞式控制阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封圈等主要部件组成。
活塞式控制阀阀体为流线形轴对称流道,流体在阀体内能被很好地无紊流引导,能显著降低阀门的噪声和振动。保证阀门在高压差下也具有良好的抗气蚀特性,其允许气蚀系数应不大于0.4。
活塞式控制阀具有优良的线性调节性能,以便控制系统通过出口压力变送器的反馈信号调控阀门,保持出水压力的恒定。
活塞式控制阀具有可靠的密封性能,在调节阀处于全关状态下,保证无任何渗漏。
活塞式控制阀在正常运行工况下,无卡阻和有害振动现象,确保设备安全可靠运行。使用寿命不小于30年。活塞式控制阀具有良好的抗阻塞能力。可适用于有泥沙及小颗粒杂质的流体。活塞式控制阀在大工作压差和动水启闭运行工况下,保证整体抗推力安全可靠,不发生有害的振动。
活塞式控制阀驱动方式为电机驱动。电机驱动装置应具有良好的防水性能,应动作灵活、安全可靠,手动操作力矩满足国家标准。活塞式控制阀的电动装置包括电 机、减速蜗轮、机械限位调节机构、力矩控制机构、行程控制机构、开度指示机构和手动电动转换装置。活塞式控制阀的电动装置采用机电一体化设计,
配置现地操作控制箱。
活塞式控制阀的传动装置有以下性能:
·阀门过载保护;
·阀门行程保护;
·手动/电动切换装置;
·阀门开度位置指示装置;
·阀门开、关触点,触点接线的引出应满足就地及远方控制室的要求。
1、线性度好:由于阀体内部采用特殊结构设计,对于流体的流量控制特性具有良好的线性度,即使在第—个10%行程中仍具有良好的流量控制效果。
2、抗气蚀、抗震动:充分利用流体动力学原理进行流道设计,消除汽蚀和震动现象对管网的损伤,大大提高阀门和管道的使用寿命。
3、工作可靠:合理设计的流道和密封型式,使该阀可以适用于含有泥沙等小颗粒杂质的流体,不会因杂物造成关闭不严而导致泄漏或控制失效。
4、高压消能:即使在高压差的情况下,该阀也能有效消除高压能,将高压减为低压,而且不会产生震动和气蚀现象,有效保证阀门的使用寿命。
5、选材精良:阀门的关键部位如阀座、挡块、导轨等部件均采用特殊的不钢筋材料制作,此材料耐磨、耐气蚀,硬度为普通不钢筋的三倍。
6、浮动阀座:阀座与锥体的连接采用特殊的硅胶粘合,粘性高,耐剪切.浮动阀座在密封时阀座产生自定心效果,使密封更可靠。
7、流体阻力小:该阀先进的结构设计,合理的流道分布,使整个阀门的压力损失降至影氐有利于节约整个管网的动力消耗。
8、操作扭矩小:阀门中的启闭件为套闸,其运动方向与主管流体流动方向一致,而且有效受力面积小,因此启闭阀门所需的操力矩也很小,驱动装置成本可大幅降低。
9、使用寿命长:阀门中主要密封为金属对属,密封可靠,抗流体冲蚀力强,不易被夹杂的垃圾损坏,加之大部分部件采用不锈钢制造,阀门的使用寿命大大提高。
LT942X,HS941X,LHS94X调流调压阀,活塞式流量调节阀结构图
主要部件介绍
|
|||
部件代号 |
部件名称 |
部件材质 |
部件特性 |
1 |
阀杆 |
不锈钢 |
阀杆左右被阀体固定支撑。 |
2 |
曲柄 |
不锈钢 |
坚固,关闭过程中先快后慢。 |
3 |
导轨 |
铜合金 |
活塞被导轨全程引导 |
4 |
连杆 |
不锈钢 |
|
5 |
活塞 |
不锈钢 |
操作力距小。在调节过程中"O"型环无磨损。只有在关闭过程中才有微小磨损。 |
6a |
扇叶 |
不锈钢 |
将气泡导向管道中央。无气蚀。 |
7b |
鼠笼叶 |
不锈钢 |
引导介质水对撞消能。无气蚀。 |
8 |
"O" |
丁晴橡胶或三元乙丙橡胶 |
"O"型环固定在压力区 |
产品特点
一、解决气蚀问题
扇叶是由均匀分布的导流叶片,将上游介质均匀分为 许多股小流,并引导其做螺旋运动。阀体及邻近管道的周边介质被迫改变流向,这样产生气蚀的气泡被限制在管道中央,而且完全被水包围,即使这些气泡失稳而破裂,由于它们在管道中央而非管道和阀门壁面,故而不产生任何气蚀破坏。
鼠笼是活塞的带孔延伸,鼠笼槽根据操作工况而定,介质(水)通过鼠笼外周节流成为多股高速流体,沿径向鼠笼中心喷射互相撞击,由此将气蚀限定在鼠笼中心,动能因对撞而消失,不全时阀门和管道产生气蚀破坏。
C. 实列 给出操作条件 上游压力 P1 =22bar 下游压力 P1 =10bar 流量 =130m3/h 流量=900m3/h 流量 =1400m3/h 选择结果 鼠笼式, DN300
二、具有线性调节特性
三、流体在流线性阀体内无紊流现象,故无震动。
△P=K·(ρ/2)·V2
公式中:△P为压头损失,
单位Pa91Kg/cm2=10∧5Pa)
V为流速,单位m/s
K为压损系数
ρ为密度,单位Kg/m∧3
2、口径、压力等级介质、温度
口径:DN100~DN2000
压力等级:PN10~PN100
介质:水、空气、天然气、煤气、蒸汽。
温度:正常-10℃~135℃高温根据要求。
LT942X,HS941X,LHS94X调流调压阀,活塞式流量调节阀电动执行机构说明:
DN |
扇叶式 |
鼠笼式 |
|
DN |
PN10.16.25 |
PN40.64 |
100 |
1.6 |
2.0 |
|
100 |
325 |
400 |
125 |
3.0 |
6.6 |
|
125 |
325 |
400 |
150 |
2.7 |
7.1 |
|
150 |
350 |
450 |
200 |
2.0 |
6.2 |
|
200 |
400 |
550 |
250 |
2.1 |
9.2 |
|
250 |
500 |
650 |
300 |
2.2 |
6.9 |
|
300 |
600 |
750 |
350 |
1.5 |
6.5 |
|
350 |
700 |
850 |
400 |
1.5 |
6.5 |
|
400 |
800 |
950 |
450 |
1.5 |
6.5 |
|
450 |
900 |
1000 |
500 |
1.5 |
6.5 |
|
500 |
1000 |
1150 |
600 |
1.5 |
6.5 |
|
600 |
1200 |
1350 |
700 |
1.5 |
6.5 |
|
700 |
1400 |
1350 |
800 |
1.4 |
6.5 |
|
800 |
1600 |
|
900 |
1.4 |
6.5 |
|
900 |
1800 |
|
1000 |
1.3 |
6.5 |
|
1000 |
2000 |
|
1200 |
1.1 |
6.5 |
|
1200 |
2400 |
|
1400 |
1.1 |
6.5 |
|
1400 |
2800 |
|
1500 |
1.1 |
6.5 |
|
1500 |
3000 |
|
注:更大口径根据要求设计 |
型号编制说明:
典型应用
建议阀前直管长度至少3~5倍阀门直径,下游直管长度至少5~10倍阀门的直径。 作放空阀时,如直接排空,应加强法兰;如不直接排空,应在下游提供一吸气口。

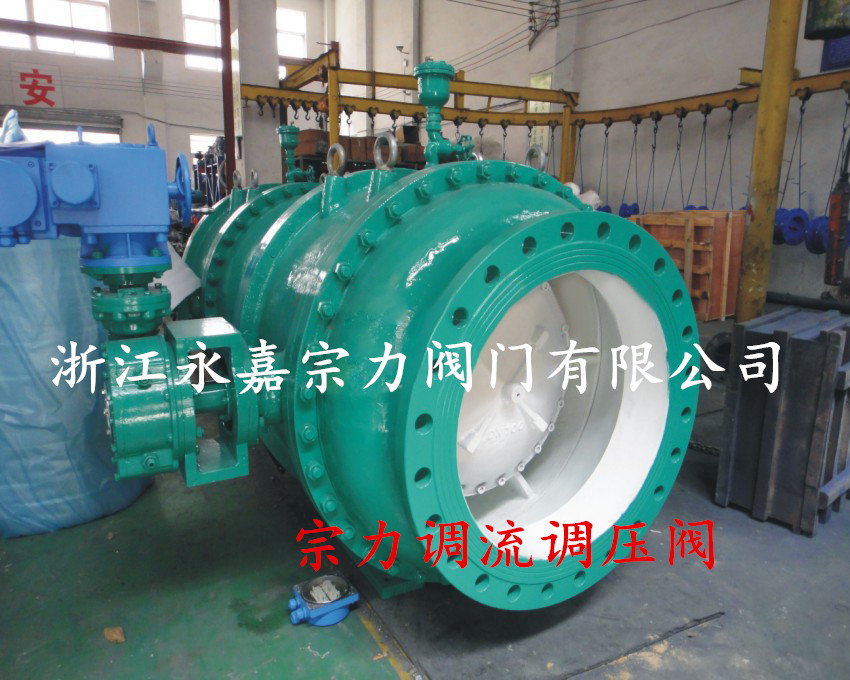

LT942X,HS941X,LHS94X调流调压阀,活塞式流量调节阀产品实物图部分展示
LT942X,HS941X,LHS94X调流调压阀,活塞式流量调节阀产品实物图部分展示2
声明:本文中所有文字、数据、图片均只适用于参考,HS941X、HL941X活塞式电动多功能控制阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:0577-67975099
上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、 我公司对产品质量实行三包,即:包质、包换、保修;
二、 合同签订后,保证保质、保量,按时交货;
三、 本公司确保所提供阀门产品达到合同指标
四、 对于需方的技术咨询,随时给予解答;
五、 在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站www.cnzlfm.com
如果您想了解LT942X,HS941X,LHS94X调流调压阀,活塞式流量调节阀的产品说明书以及技术资料请访问:LHS941X活塞式调流调压阀样本说明书
