CS46H膜盒式蒸汽疏水阀

简要描述:热静力型膜盒式蒸汽疏水阀(蒸汽压力平衡式)是目前国际上常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏,工作时阀前存有高温凝结水,无蒸汽泄漏,节能效果显著。

  • 产品型号:CS46H
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:4462

详细介绍

产品名称:CS46H膜盒式蒸汽疏水阀
所属系列:蒸气疏水阀系列
产品介绍:热静力型膜盒式蒸汽疏水阀(蒸汽压力平衡式)是目前国际上常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏,工作时阀前存有高温凝结水,无蒸汽泄漏,节能效果显著。
优点:自动排空气,体积小,不怕冻,任意位置都可安装;维护方便,在管线上可以检查修理和更换零件;大背压率 ≤80% ,膜盒坚固,使用寿命长。 适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水,使用范围很广。

一、产品概述:

热静力型膜盒式蒸汽疏水阀(蒸汽压力平衡式)是目前国际上常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏,工作时阀前存有高温凝结水,无蒸汽泄漏,节能效果显著。

它的优点是:自动排空气,体积小,不怕冻,任意位置都可安装;维护方便,在管线上可以检查修理和更换零件;大背压率 ≤80% ,膜盒坚固,使用寿命长。

膜盒式蒸汽疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水,使用范围很广。



二、工作原理:

膜盒式蒸汽疏水阀的主要动作元件是金属膜盒,内充一种气化温度比水的饱和温度低的液体。装置刚起动时,管道出现低温冷凝水,膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高,膜盒内充液开始蒸发,膜盒内压力上升,膜片带动阀心向关闭方向移动,在冷凝水达到饱和温度之前,疏水阀完全关闭,膜盒随蒸汽温度变化控制阀门开关,起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃ 和 30 ℃ 两种膜盒供选择。



三、主要性能和零部件:



部件名称
材 料
阀体 阀盖
WCB
膜盒
1Cr18Ni9Ti
膜片
哈氏合金
阀座
3Cr13
过滤网
1Cr18Ni9Ti

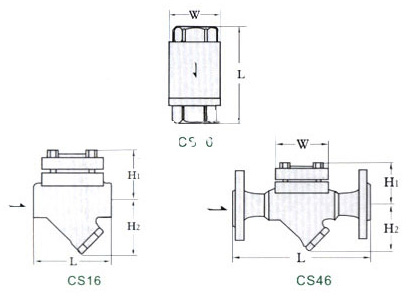

四、产品型号规格外型尺寸表:



产品型号
通径 (mm)
连接方式
阀体材料
工作压力
范围(MPa)
高允许温度℃
外形尺寸 (mm)
L
H1
H2
W
CS16H-16C
15-20
内螺纹
WCB
0.05~1.6
250
100
58
55
70
25
0.05~1.6
250
120
58
55
70
32-40
0.05~1.6
250
150
68
68
90
50

250
160
68
68
90
CS46H-25C
CS46H-40
CS46H-40
15-20
法兰
WCB
0.05~2.5
250
150
58
55
70
25
0.05~2.5
250
160
58
55
70
30-50
0.05~2.5
250
230
85
60
120
