倒置桶式蒸汽疏水阀

简要描述:CS45H倒置桶式蒸汽疏水阀内部是一个倒吊桶为液位敏感件,吊桶开口向下,倒吊桶连接杠杆带动阀心开闭阀门。倒吊桶式疏水阀能排空气,不怕水击,抗污性能好。

  • 产品型号:CS45H
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:6417

详细介绍

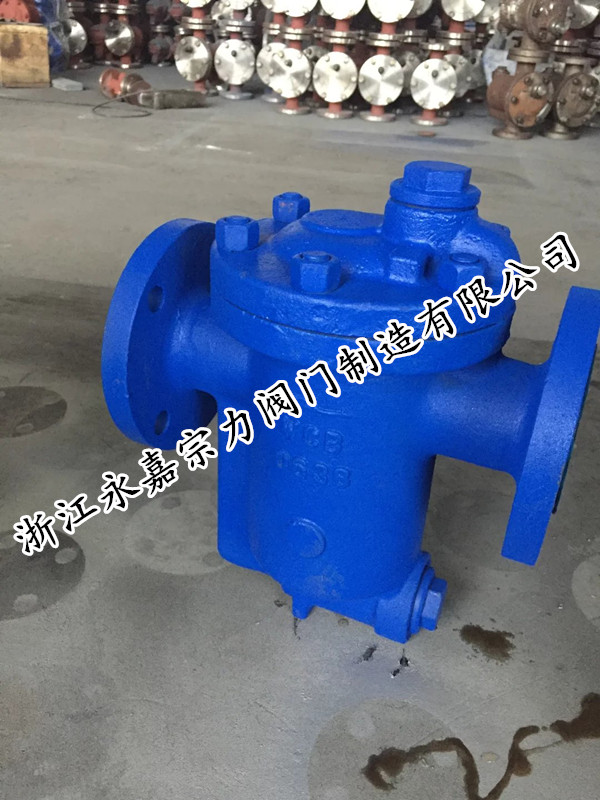

倒置桶式蒸汽疏水阀产品展示

 浙江永嘉上欧阀门有限公司生产的倒吊桶式疏水阀,CS45H倒置桶式蒸汽疏水阀内部是一个倒吊桶为液位敏感件,吊桶开口向下,倒吊桶连接杠杆带动阀心开闭阀门。倒吊桶式疏水阀能排空气,不怕水击,抗污性能好。





一、结构特点:

1.内腔所有运动部件均为不锈钢,耐磨损,耐腐蚀。

2.由于蒸汽不能到达被水封的阀座孔,所以无蒸汽损失,高效节能。

3.浮桶倒置,不会被破坏压扁,不怕水击,寿命长。

4.倒置桶顶部设有排气孔。连续排空气性能好,不会形成冷滞后和气堵。

5.倒置桶式蒸汽疏水阀不受背压的影响,在高的背压下能很好地工作。

6.倒置桶式蒸汽疏水阀工作可靠,只有两个运动部件 ( 杠杆 — 和倒置桶 ) ,故不会产生卡阻。

7.阀座与阀瓣在阀的顶部,阀瓣在开关中可以使污物通过,有良好的自我清洗性 能 , 无污物困扰。



二、工作原理:

倒吊桶式蒸汽疏水阀是利用冷凝水和蒸汽的密度差的工作原理,内部结构是由杠杆系统连接倒吊桶,克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件,倒吊桶开口向下。装置刚起动时,管道内出现空气和低温冷凝水,此时疏水阀是全开放,空气和低温冷凝水迅速排出,装置很快提升温度。当蒸汽进入倒吊桶内,倒吊桶产生向上浮力,倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔,能自动排空气,当一部份蒸汽从小孔排出,另一部份蒸汽产生凝结水,倒吊桶失去浮力向下沉,倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内,阀门再关闭,循环工作,间断排水。

三、连续排水能量表 (Kg/h):



型号
880
881
881F
81
882
882F
82
883
883F
83
884
884F
84
815
815F
85
816
816F

0.5
240
420
800
1520
2500
3960
7190
1
280
470
930
1750
2950
4500
8600
2
230
460
930
1800
3020
4500
8150
4
280
410
920
2000
3050
4400
8800
6
280
380
800
1560
2600
4600
8000
8
310
420
900
1750
2950
4900
8850
10
260
365
660
1550
2550
4500
8450
12
200
380
720
1730
2880
4850
9000
15
230
335
560
1500
2500
3000
8400
17
250
350
600
1550
2600
3200
8650
21
--
240
860
1200
2200
3400
7200
25

250
900
1300
2400
2900
7800
