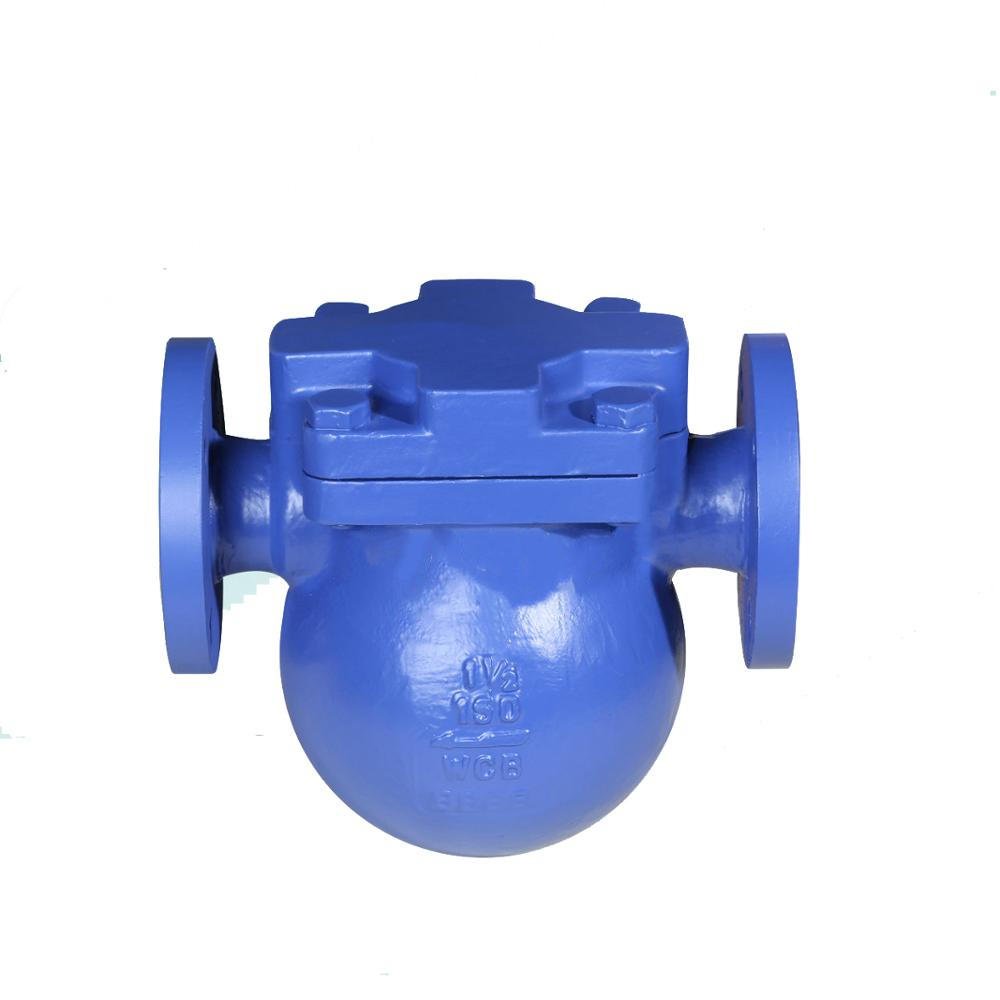

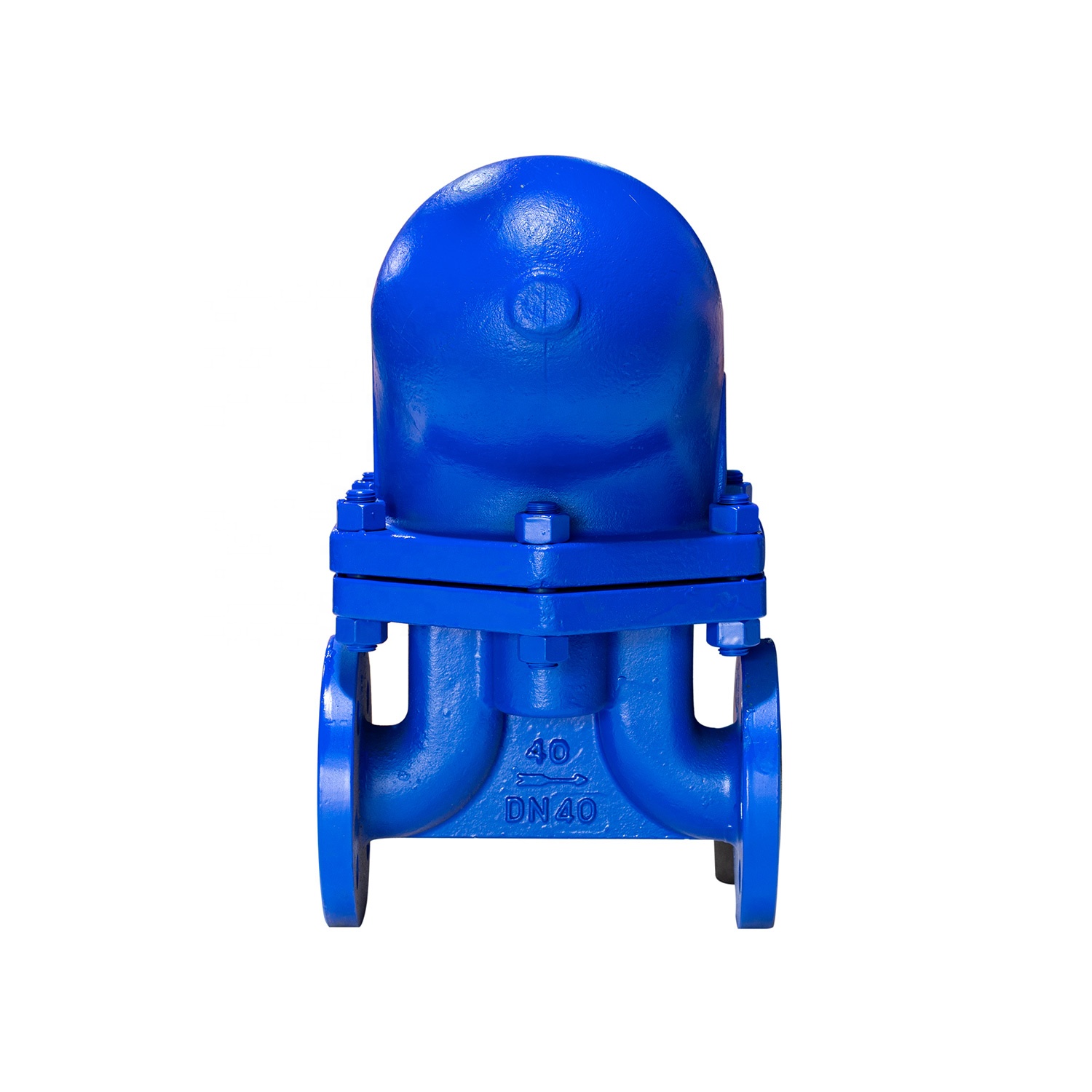

杠杆浮球式蒸汽疏水阀产品实物图片
杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排量在的工作场合。
杠杆浮球式蒸汽疏水阀特点:此超大排量型蒸汽疏水阀,在整个工作压力范围内无需调整和更换内件,即可充分排除大量的疑结水。排水过冷度可达0℃,特别适合用于疑结水量大的工作场合
1、采用轧装阀机械(新SCCV开关方式),具有优良的密封性和耐久性。
2、平衡双阀座设计,比一般的疏水阀体积小而排量大,特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀,可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口,可大大缩短设备起动时间。
5、全部部件安装在阀盖上,阀无需从配管上卸下,就可维修保养,简单方便。
杠杆浮球式蒸汽疏水阀主要零部件材料表
零部件材料袋
|
材料
|
阀体、阀盖
|
WCB、HT250
不锈钢 |
阀座、阀芯
|
不锈钢
|
浮球
|
不锈钢
|
控制架
|
不锈钢
|
热敏元件
|
哈氏合金
|
杠杆浮球式蒸汽疏水阀技术参数表
产品型号
Product Type |
公称通径
Nominal diameter |
连接方式
Type Of Connection |
使用压力(Mpa)
|
温度(℃)
|
外形尺寸(mm)External Dimensions
|
||||||||
L
|
L1
|
H1
|
H2
|
W
|
|||||||||
FT14-16
|
15-20
|
螺纹
|
0.01-1.6
|
250
|
125
|
155
|
55
|
55
|
155
|
||||
FT14-16
|
15-25
|
螺纹
|
0.01-1.6
|
250
|
190
|
220
|
120
|
80
|
140
|
||||
FT44-16
(FT43) (FT46) |
15-20
25 |
法兰
|
0.01-1.6
|
350
|
195
215 |
255
|
85
|
115
|
110
|
||||
32-50
65-80 |
法兰
|
0.01-1.6
|
350
|
230
270 |
345
420 |
175
218 |
110
125 |
190
220 |
|||||
|
15-20
25 32-50 |
法兰
|
0.01-4.0
|
350
|
195
215 230 |
145
235 |
60
125 |
|
90
145 |
蒸汽疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出;同时zui大限度地自动防止蒸汽的泄露。疏水阀的品种很多,各有不同的性能。选用疏水阀时,首先应选其特性能满足蒸汽加热设备的zui佳运行,然后才考虑其他客观条件,这样选择你所需要的疏水阀才是正确和有效的。疏水阀在蒸汽加热系统中起到阻汽排水作用,选择合适的疏水阀,可使蒸汽加热设备达到zui高工作效率。要想达到zui理想的效果,就要对各种类型疏水阀的工作性能、特点进行全面的了解。疏水阀要能“识别”蒸汽和凝结水,才能起到阻汽排水作用。“识别” 蒸汽和凝结水基于三个原理:密度差、温度差和相变。于是就根据三个原理制造出三种类型的疏水阀:分类为机械型、热静力型、热动力型。
一、 FT14、FT44、FT43、SUNA杠杆浮球式蒸汽疏水阀
①FT14、FT44、FT43、SUNA杠杆浮球式蒸汽疏水阀产品名称与型号②FT14、FT44、FT43、SUNA杠杆浮球式蒸汽疏水阀口径③FT14、FT44、FT43、SUNA杠杆浮球式蒸汽疏水阀是否带附件以便我们的为您正确选型。
