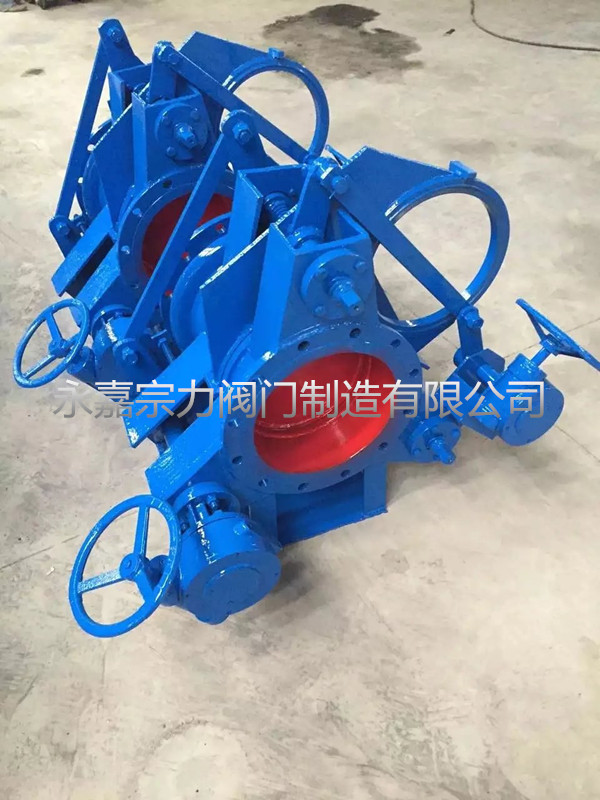

盲板阀(短系列)

简要描述:盲板阀(短系列)该系列扇形眼镜阀与其他在管路中做绝对切断的阀门设备相比,具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能绝对可靠的特点。

  • 产品型号:F43X
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:5371

详细介绍

一、盲板阀(短系列)产品概述:
本系列扇形眼镜阀又称盲板阀、翻板阀、扇形阀,系GB6222《工业企业煤气安全规程》要求的可靠切断气体介质的设备。广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中,尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板,以缩短检修时间或方便连接新的管路。
该系列扇形眼镜阀与其他在管路中做绝对切断的阀门设备相比,具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能绝对可靠的特点。

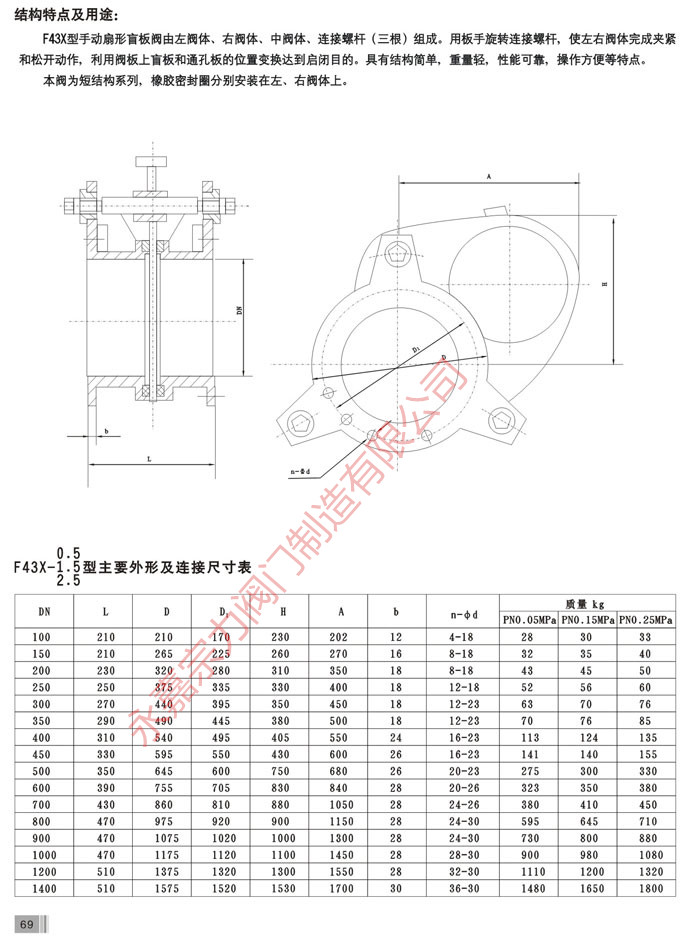

二、盲板阀(短系列)产品特点及工作原理: F43X手动扇形眼镜阀由左阀体、右阀体、中阀体、连接螺杆(三根)组成。用扳手旋转连接螺杆,使左右阀体完成夹紧和松开动作,利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀具有结构简单,重量轻,性能可靠,操作方便等特点。本阀为短结构系列,橡胶密封圈分别安装在左、右阀体上。

三、盲板阀(短系列)主要性能指标:



公称压力MPa
0.25
0.15
0.10
0.05
密封试验压力MPa
0.275
0.165
0.11
0.055
强度试验压力MPa
0.40
0.225
0.15
0.075
适用温度℃
丁腈橡胶
硅橡胶
氟橡胶
<120
<250
<300
适用介质
煤气等有毒、有害、易燃气体
采用标准
连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准
主要零部件材料
阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶



公称通径:100-1400

公称压力:0.05-0.25Mpa

适用温度:≤300℃

结构形式:短系列

适用介质:煤气及有毒、有害、易燃气体
