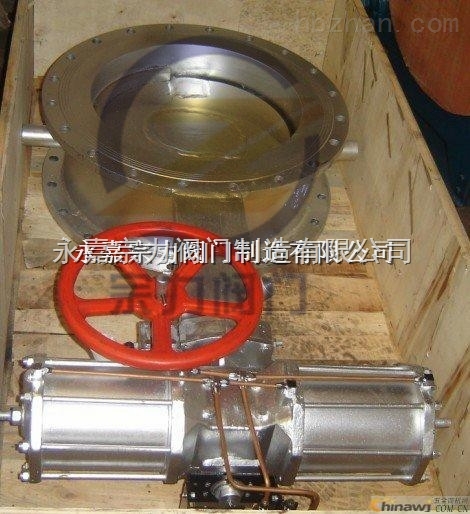

高温水冷烟道蝶阀

简要描述:D941W单水冷式超高温蝶阀结构特点:本系列高温蝶阀采用优质碳素钢衬耐火材料,阀板内腔通水冷却,具有耗水量少,耐温高,使用寿命长,操作维修方便,转动灵活等特点

  • 产品型号:SD641W
  • 产品产地:浙江温州
  • 更新时间:0001-01-01
  • 访  问  量:4200

详细介绍

永嘉上欧阀门制造有限公司主要生产【高温水冷烟道蝶阀】,是国内著名『蝶阀』制造商,为广大客户打造外观精美,价格合理、售后保证的高品质【高温水冷烟道蝶阀】;我公司不断采用新材料、新技术保障高温水冷烟道蝶阀产品对工况的适用性,使用寿命长等特点,上欧阀门为您提供管网蝶阀型号标准、结构尺寸、作用原理、安装维护等详细说明书。



高温水冷烟道蝶阀



公称通径:1504000

公称压力:0.1MPa

适用温度 :t≤950℃-1300℃

驱动方式:手动、电动、气动、液动、电液动

适用介质:烟气及其他高温气体

泄漏率:普通型<3℅低泄漏型<1℅

高温水冷烟道蝶阀冷却方式:阀体、阀板

气动水冷式超高温蝶阀用途

    GSD941W系列高温水冷蝶阀广泛应用于冶金、化工、建材、电站等行业中的高温气体管道中,作为高温气体介质的调节或切断;本系列阀门可以与气动、电动或其它执行机构连接组成自动化阀门,从而实现远距离自动化控制。

气动水冷式超高温蝶阀结构特点

    高温水冷蝶阀主要由阀体、阀板、阀轴密封挡圈传动机构等部件组成。阀体采用中空结构通水冷却,在出水口设有流量调节阀,可以调节冷却水流量,也可加装流量开关报警器,从而掌控冷却水的循环、冷却状况。密封挡圈采用燕尾槽填装耐高温高压石棉,并与阀板配合组装,从而到底较低泄漏率。

气动水冷式超高温蝶阀主要特点有:

    1.阀板采用不锈钢、结构简单、型小轻便、开关灵活;

    2.密封挡圈简单可靠,泄漏率≤1%;

    3.耗水少,耐温高;

    4.执行机构采用韩国诺亚技术,质量可靠,使用寿命长;

    5.适用范围广,可用于空气、含尘气体、废气、煤气等介质。

气动水冷式超高温蝶阀安装使用及配套说明

    1, 用户在进出口处的两个流量调节阀进行调节进口处的进水量,使出口处水温≤60~80℃,并调节出口的水流速大于进口处的流速,同时在阀门使用前确保阀板内腔注满水。

    2, 确保冷却水足够循环,当流量开关报警时必须及时处理。

    3, 当手动操作时,不得在手轮上再增加辅助杠杆,手轮顺时针旋转为阀开,反之为阀关。

    4, 本阀可不平或垂直安装,但阀轴应处于水平位置,非水平安装请注明夹角,本阀可按使用要求设计制造,电动装置不允许做起吊用,并严禁碰撞。

    5, 确保进出水管道系统畅通,同时出水管应高出阀门位置。

    6, 执行机构技术参数及原理接线图请参阅执行机构说明书。需附件请注明(伺服放大器,电动操作器,控制箱,配法兰等)注:冷却水为0.3MPA软化水,水温≤30℃,冷却水消耗量为(0.01~0.03)DNm3/h。

永嘉上欧阀门有限公司产品订货须知:

由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请联系我们

一、①高温水冷烟道蝶阀产品名称与型号;高温水冷烟道蝶阀口径;高温水冷烟道蝶阀是否带附件以便我们的为您正确选型;高温水冷烟道蝶阀的使用压力;高温水冷烟道蝶阀的使用介质的温度。

二、若已经由设计单位选定深嵘阀门有限公司公司的型号,请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上欧阀门公司专家为您审核把关。 如果您想了解更多关于的高温水冷烟道蝶阀详细内容、请访问我公司网站www.cnzlfm.com
