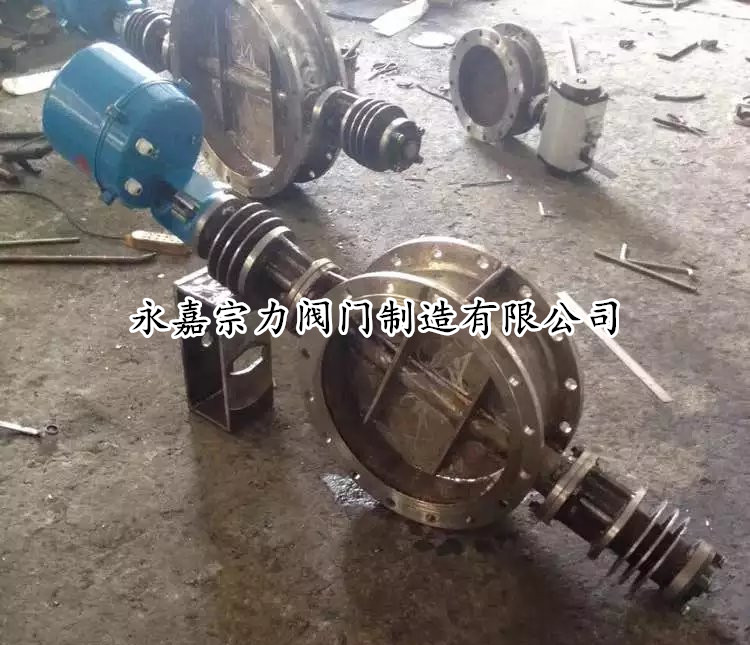

电动高温法兰蝶阀

简要描述:电动高温法兰蝶阀经过查阅了大量国内外类似工况的阀门设备材料使用情况, 结合对高温材料的使用经验, 选择了性价比较高的304H 作为阀体材料。此材料可减小蠕变对材料的影响。

  • 产品型号:gd941w
  • 产品产地:浙江温州
  • 更新时间:0001-01-01
  • 访  问  量:3620

详细介绍

永嘉上欧阀门制造有限公司主要生产【电动高温法兰蝶阀】,是国内著名『蝶阀』制造商,为广大客户打造外观精美,价格合理、售后保证的高品质【电动高温法兰蝶阀】;我公司不断采用新材料、新技术保障电动高温法兰蝶阀产品对工况的适用性,使用寿命长等特点,上欧阀门为您提供管网蝶阀型号标准、结构尺寸、作用原理、安装维护等详细说明书。

电动高温法兰蝶阀为了满足高温的要求,必需要满足以下几方面的要求:

1、电动高温法兰蝶阀阀体材料 阀门设计执行标准为ASMEB16134 。按该标准中的压力- 温度表计算得到的阀门常温下的压力等级数, 就是设计基准, 并以此来计算小壁厚。在设计过程中, 阀体材料也选ASME B16134 标准规定的材料, 并且材料的适用温度高于阀门工况高温度。经过查阅了大量国内外类似工况的阀门设备材料使用情况, 结合对高温材料的使用经验, 选择了性价比较高的304H 作为阀体材料。此材料可减小蠕变对材料的影响。

2、电动高温法兰蝶阀阀杆材料 根据高温强度估算, 奥氏体钢在704 ℃的高温工况下, 强度降低6415 %以上, 如果采用加大阀杆直径提高其强度的方法, 则超出阀门结构要求, 因此奥氏体钢不适宜做阀杆材料。lnconel X - 750 在704 ℃的高温工况时, 强度降低4113 % , 但强度值还很大(表1) 。根据屈服强度,并考虑持久强度计算得到的阀杆直径, 符合阀门结构要求, 因此阀杆材料选用lnconel X - 750 。

3、电动高温法兰蝶阀阀体小壁厚计算是为了保证阀门的压力边界完整。小壁厚采用规则法计算, 计算标准按 ASME B16134 , 在选择压力- 温度额定值时, 有2种磅级选择法。一种是选择标准磅级, 计算得到的小壁厚比较大, 比较安全。另一种是选择特殊磅级, 计算得到的小壁厚比标准磅级小, 但无损检测要求较严。根据高温工况的设计经验, 选择了这二种磅级的组合形式, 即在计算小壁厚的压力-温度额定值时, 选用标准磅级, 而阀体的无损检测要求按特殊磅级。 阀门泄漏率要求为大流量的0167 % , 当泄漏超标就会引起系统烟机不能正常停车, 从而造成重大事故。普通烟气蝶阀阀体通道内没有阀座, 阀瓣仅起调节烟气介质流量的作用, 不起密封作用(图2) 。根据性能要求, 大口径高温蝶阀设有阀瓣和阀座密封副, 对阀门的流通性能、密封可靠性和启闭力矩3 个方面进行了设计研究。首先按常规蝶阀设计了密封副(图3) , 此形式密封可靠, 虽然阀瓣旋转中心与密封面存在偏心力矩, 使启闭力矩增大, 但经过计算, 力矩也在可以接受的范围之内。此结构的缺点是流通性能差, 不能满足全开截面积的设计要求。经过反复设计、修改和计算, 完成了对开式阀座密封副设计(图4) , 该阀座是2个半圆阀座, 它们前后错开与阀瓣呈对称式分布,使得阀瓣能够设计成对称式流线形结构, 使阀门具有良好的流通性能, 从而满足了全开截面积要求和全开Cv 值要求。由于阀瓣结构对称, 所以启闭力矩较小。虽然其密封面某一处可能有泄漏现象, 但只要合理控制阀瓣和阀座的尺寸精度、形位公差和二者之间的装配误差, 就能有效控制泄漏率在合格范围之内。

4、电动高温法兰蝶阀超高温填料填料选用柔性石墨。其在空气中氧化温度为450 ℃, 并在此温度下每24h 后质量减轻1 %。温度越高, 质量减轻得越多, 氧化现象越严重。柔性石墨填料高使用温度为650 ℃, 且仅用于非氧化介质。考虑到填料在填料函内处于压紧密封状态,只有一部分与空气接触, 有资料介绍处于这种状态的填料使用温度可达816 ℃。主要是解决阀体主体材料的选用、蝶阀密封副结构及阀杆密封结 构的设计等问题, 并通过试验选取了超高温填料,为石化行业催化裂化装置系统用阀门的设计和制造

电动高温法兰蝶阀安装使用及配套说明
冷却水为0.3MPA软化水,水温≤30℃,冷却水消耗量为(0.01~0.03)DNm3/h..1, 用户在进出口处的两个流量调节阀进行调节进口处的进水量,使出口处水温≤60~80℃,并调节出口的水流速大于进口处的流速,同时在阀门使用前确保阀板内腔注满水。2, 确保冷却水足够循环,当流量开关报警时必须及时处理。3, 当手动操作时,不得在手轮上再增加辅助杠杆,手轮顺时针旋转为阀开,反之为阀关。4, 本阀可不平或垂直安装,但阀轴应处于水平位置,非水平安装请注明夹角,本阀可按使用要求设计制造,电动装置不允许做起吊用,并严禁碰撞。5, 确保进出水管道系统畅通,同时出水管应高出阀门位置。6, 电动执行机构技术参数及原理接线图请参阅电动执行机构说明书。需附件请注明(伺服放大器,电动操作器,控制箱,配法兰等)

电动高温法兰蝶阀产品承诺:

上欧阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品,竭诚为用户服务的宗旨的经营原则,公司以满足顾客需要为宗旨,愿意通过自己的努力共同促进双方的合作,为顾客提供优质的产品和优良的服务,上欧实行公开服务承诺。
1. 上欧所提供的产品从供货之日起,在正常使用情况下,质保期为12-24个月,在质保期内,一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外,本公司对产品实行终身技术服务,只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨,上欧收到用户函电后,根据路程的远近距离,本市城区2小时到达现场,外区域遇重大问题保证在24小时赶到现场并及时给予答复解决,确保用户达到满意。
4.公司承诺质保期满后以合理优惠价格快速地提供保养服务,并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足,品种齐全,配件丰富,应急预案和措施严密,可以及时解决用户临时性的紧急需求。
6.产品使用过程中,用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈,上欧会积极采纳并改进,以便进一步提高产品质量,更好地回报用户。
