大口径快速切断蝶阀

简要描述:D643H/F气动快速切断蝶阀广泛应用在食品、医药、化工、石油、电力、;冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。气动蝶阀主要特点为:设计新颖、合理,结构独特,重量轻,启闭迅速。

  • 产品型号:D643H/F
  • 产品产地:浙江温州
  • 更新时间:0001-01-01
  • 访  问  量:3080

详细介绍

永嘉上欧阀门制造有限公司主要生产【大口径快速切断蝶阀】,是国内著名『蝶阀』制造商,为广大客户打造外观精美,价格合理、售后保证的高品质【大口径快速切断蝶阀】;我公司不断采用新材料、新技术保障大口径快速切断蝶阀产品对工况的适用性,使用寿命长等特点,上欧阀门为您提供大口径快速切断蝶阀型号标准、结构尺寸、作用原理、安装维护等详细说明书。

大口径快速切断蝶阀

大口径快速切断蝶阀

产品介绍:D643H/F气动快速切断蝶阀广泛应用在食品、医药、化工、石油、电力、;冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。气动蝶阀主要特点为:设计新颖、合理,结构独特,重量轻,启闭迅速。操力矩小,操作方便,省力灵巧。气动阀门可以任何位置安装、维修方便。

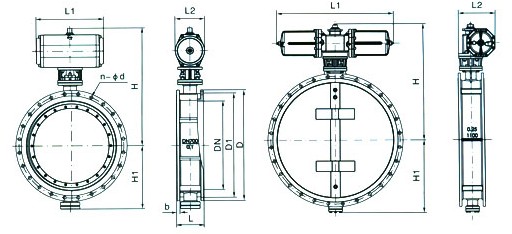

大口径快速切断蝶阀主要连接尺寸 D643(H、Y)-1.0、2.5(0.1、0.25MPa)



公称通径 外形尺寸 连接尺寸 执行器型号
PN1.0 PN2.5
L1 L2 H H1 L D D1 b n-φd 1 D D1 b n-φd
250 348 159 584 595 140 375 335 16 12-18 165 375 335 24 12-18 GTD145
300 348/627 176/200 635/630 645 170 440 395 16 12-22 178 440 395 24 12-22 GTD160/AW13
350 378/627 176/200 660/655 645 170 490 445 16 12-22 190 490 445 24 12-22 GTD160/AW13
400 432/627 206/200 750/696 745 190 540 495 16 16-22 216 540 495 24 16-22 GTD160/AW13
450 524/627 228/200 805/728 745 190 595 550 16 16-22 222 595 550 24 16-22 GTD190/AW13
500 524/850 228/270 850/820 745 190 645 600 20 20-22 229 645 600 26 20-22 GTD210/AW17
600 524/850 228/270 905/875 970 210 755 705 20 20-26 267 755 705 26 20-26 GTD210/AW17
700 648/1158 275/350 1000/1084 970 210 860 810 20 24-26 292 860 810 26 24-26 GTD255/AW20
800 648/1158 275/350 1060/1084 1020 210 975 920 20 24-30 318 975 920 26 24-30 GTD255/AW20
900 648/1158 275/350 1110/1084 1220 250 1075 1020 20 24-30 330 1075 1020 26 24-30 GTD255/AW20
1000 715/1158 324/375 1200/1126 1220 250 1175 1120 20 28-30 410 1175 1120 26 28-30 GTD300/AW25
1200 715/1158 324/375 1330/1256 1240 250 1375 1320 20 32-30 470 1375 1320 28 32-30 GTD300/AW25
1400 795/1448 380/460 1540/1483 1460 300 1675 1520 20 36-30 530 1675 1520 30 36-30 GTD350/AW28
1600 795/1448 380/460 1605/1540 1250 300 1790 1730 24 40-30 600 1790 1730 34 40-30 GTD350/AW28
1800 1880 545 1640 1520 300 1990 1930 24 44-30 670 1990 1930 36 44-30 AW35
2000 1880 545 1740 1520 300 2190 2130 24 48-30 760 2190 2130 38 48-30 AW35

大口径快速切断蝶阀产品承诺:

上欧阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品,竭诚为用户服务的宗旨的经营原则,公司以满足顾客需要为宗旨,愿意通过自己的努力共同促进双方的合作,为顾客提供优质的产品和优良的服务,上欧实行公开服务承诺。
1. 上欧所提供的产品从供货之日起,在正常使用情况下,质保期为12-24个月,在质保期内,一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外,本公司对产品实行终身技术服务,只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨,上欧收到用户函电后,根据路程的远近距离,本市城区2小时到达现场,外区域遇重大问题保证在24小时赶到现场并及时给予答复解决,确保用户达到满意。
4.公司承诺质保期满后以合理优惠价格快速地提供保养服务,并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足,品种齐全,配件丰富,应急预案和措施严密,可以及时解决用户临时性的紧急需求。
6.产品使用过程中,用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈,上欧会积极采纳并改进,以便进一步提高产品质量,更好地回报用户。
