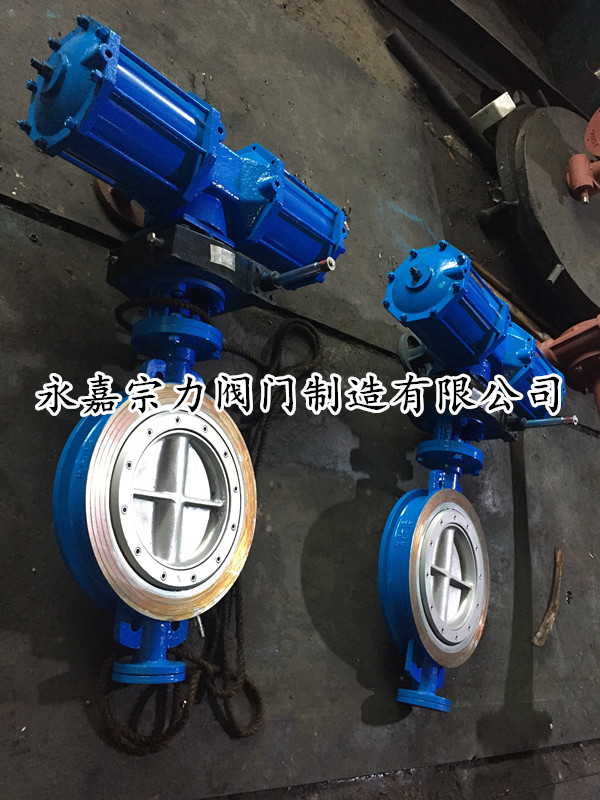

气动煤气专用蝶阀

简要描述:阀体部分(煤气专用蝶阀)阀杆采用镀铬处理,填料为高温石墨,并且在上下轴之间经过特殊工艺处理,装配防锈死装置。经过这些特殊工艺之后阀门具备耐腐蚀、抗焦油、还具备有限防止烟尘进入轴承内,从而保证阀门开关灵活不卡死,在管道中起到截断介质的作用。

  • 产品型号:MD673H
  • 产品产地:浙江温州
  • 更新时间:0001-01-01
  • 访  问  量:4181

详细介绍

永嘉上欧阀门制造有限公司主要生产【气动煤气专用蝶阀】,是国内著名『蝶阀』制造商,为广大客户打造外观精美,价格合理、售后保证的高品质【气动煤气专用蝶阀】;我公司不断采用新材料、新技术保障气动煤气专用蝶阀产品对工况的适用性,使用寿命长等特点,上欧阀门为您提供气动煤气专用蝶阀型号标准、结构尺寸、作用原理、安装维护等详细说明书。

气动煤气专用蝶阀概述
 MD673H型气动快切阀煤气快切阀)是煤气专用蝶阀配套气动执行器(GT、AT、AW)使用,在煤气管路中作快速切断使用。雷力公司科技人员经过多年研制开发设计能够在含尘煤气、焦油煤气、焦炉煤气、城市煤气、热空气及烟气管道及其他含尘气体管路中,经过多年的使用效果显著。采用特殊的材料及高新技术耐腐蚀性阻止烟尘进去达到开关灵活不夹死。
产品特点
 阀体部分(煤气专用蝶阀)阀杆采用镀铬处理,填料为高温石墨,并且在上下轴之间经过特殊工艺处理,装配防锈死装置。经过这些特殊工艺之后阀门具备耐腐蚀、抗焦油、还具备有限防止烟尘进入轴承内,从而保证阀门开关灵活不卡死,在管道中起到截断介质的作用。
 气动执行器可选用GT-AT-AW型,附件可选配:电磁阀(防爆型-普通型)、限位开关(防爆型-普通型)、气源处理三联件(调压阀、气水分离器、油雾器)、气锁阀、快排阀等。

气动煤气专用蝶阀性能规范





公称通径DN(mm)
气动煤气专用蝶阀50-2000
公称压力PN(MPa)
1.0
1.6
2.5
公称压力
(MPa)
强度试验
1.5
2.4
3.75
密封试验
1.1
1.76
2.75
材料材料代号
C
P
R
主要零件
阀体
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
蝶板
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
阀杆
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
密封圈
不锈钢
填料
聚四氟乙烯       柔性石墨
适用工况
适用介质
焦炉煤气
焦炉煤气
热脏煤气、天然气
适用温度
-40℃~600℃气动煤气专用蝶阀
执行器
型号
GT、AT或AW系列
气源压力
0.4-0.7MPa
执行标准
设计制造
结构长度
法兰尺寸
压力温度
试验检验
GBT/12238
GB12221
GB9113
GB9131
GB13927

 气动煤气专用蝶阀安装尺寸表

 气动煤气快速常闭紧急切断阀,气动煤气对夹切断阀,气动调节煤气蝶阀,气动煤气快切蝶阀



公称通径
DN(mm)
气动煤气专用蝶阀尺寸(mm)
执行器型号
(仅供参考)
L
H
D(1.6)
D(2.5)
D(4.0)
D1(1.6)
D1(2.5)
D1(4.0)
n-d(1.6)
n-d(2.5)
n-d(4.0)
50
108
112
165
165
165
125
125
125
4-18
4-18
4-18
GTD-65
65
112
115
185
185
185
145
145
145
4-18
8-18
8-18
GTD-80
80
114
120
200
200
200
160
160
160
8-18
8-18
8-18
GTD-80
100
127
138
220
235
235
180
190
190
8-18
8-22
8-22
GTD-100
125
140
164
250
270
270
210
220
220
8-18
8-26
8-26
GTD-115
150
140
175
285
300
300
240
250
250
8-22
8-26
8-26
GTD-125
200
152
200
340
360
375
295
310
320
12-22
12-26
12-30
GTD-160
250
165
243
405
425
450
355
370
385
12-26
12-30
12-33
GTD-190
300
178
250
460
485
515
410
430
450
12-26
16-30
16-33
AW13
350
190
280
520
555
580
470
490
510
16-26
16-33
16-36
AW17
400
216
305
580
620
660
525
550
585
16-30
16-36
16-39
AW17
450
222
350
640
670
685
585
600
610
20-30
20-36
20-39
AW20
500
229
380
715
730
755
650
660
670
20-33
20-30
20-42
AW20
600
267
445
840
845

770
770

20-36
20-39

AW28
700
292
480
910
960

840
875

24-36
24-42

AW35
800
318
530
1025
1085

950
990

24-39
24-48

AW35
900
330
580
1125
1185

1050
1090

28-39
28-48

AW40
1000
410
650
1255
1320

1170
1210

28-42
28-56

AW40
1200
470
760
1485
1530

1390
1420

32-48
32-56

AW40
