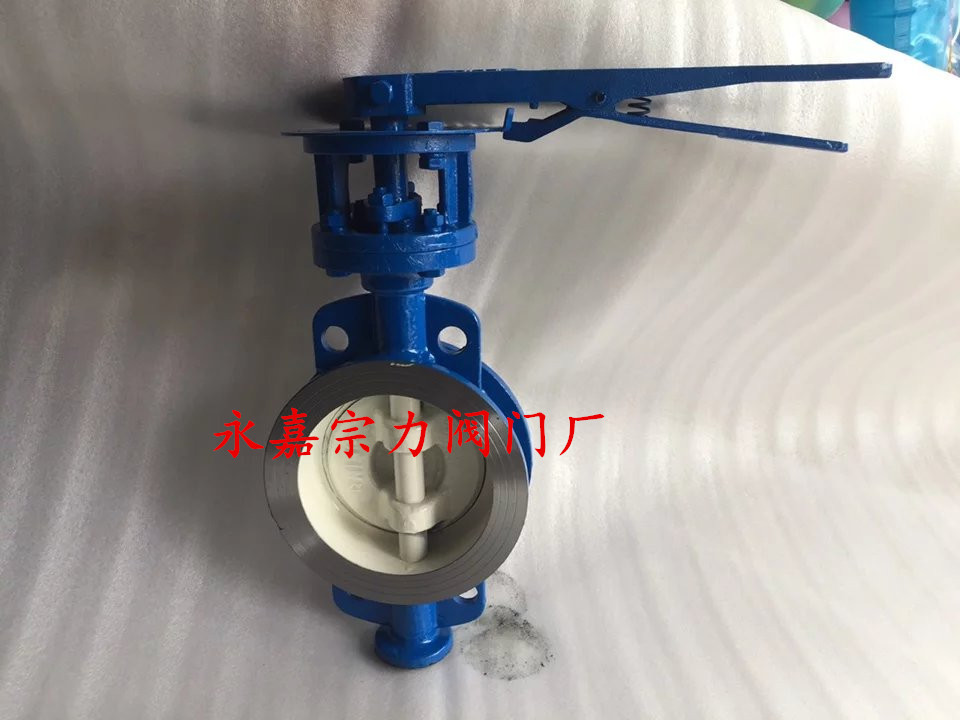

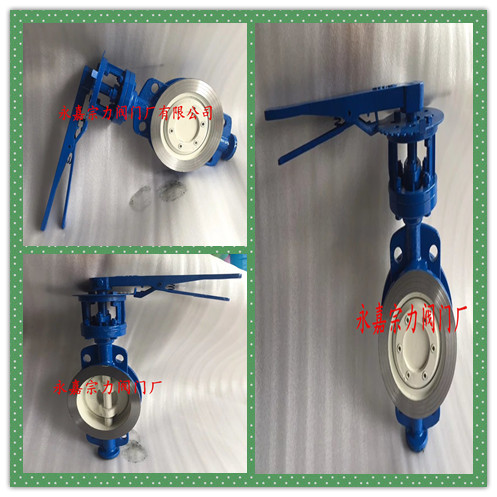

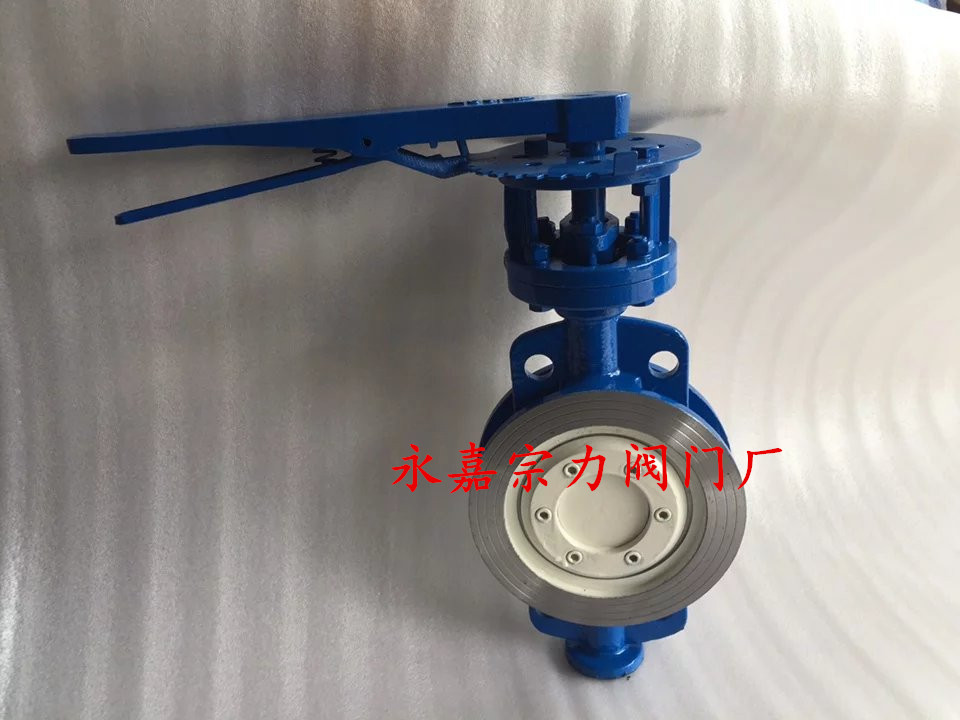

手柄对夹式蝶阀

简要描述:手柄对夹式蝶阀是常规用于小口径对夹硬密封蝶阀的称谓,常规我们大口径采用涡轮伞齿轮连接作为手动驱动,或者采用气动电动液动等驱动作为蝶阀的常规驱动,手柄对夹式蝶阀只用于DN100口径以下的对夹使用,口径大了就会开不动,

  • 产品型号:D73H
  • 产品产地:浙江温州
  • 更新时间:0001-01-01
  • 访  问  量:3076

详细介绍

永嘉上欧阀门制造有限公司主要生产【手柄对夹式蝶阀】,是国内著名『蝶阀』制造商,为广大客户打造外观精美,价格合理、售后保证的高品质【手柄对夹式蝶阀】;我公司不断采用新材料、新技术保障手柄对夹式蝶阀产品对工况的适用性,使用寿命长等特点,上欧阀门为您提供手柄对夹式蝶阀型号标准、结构尺寸、作用原理、安装维护等详细说明书。

D73H手动硬密封蝶阀适用于食品、医药、石油化工、工业环境及高层建筑和管道上作调节流量和截断流体佳装置。

手动对夹式硬密封蝶阀结构特点

本蝶阀及吸收,消化国外技术,并结合国内用户意见和产品中积累的经验而精心研制的新一代产品。

1、采用三维偏心结构,阀门密封圈采用弹性金属圈,使蝶板同阀体密封面均匀可靠接触,可达到气密封无泄露;

2、结构独特,操作灵活、省力、方便、使用寿命长;

3、耐高温、耐腐蚀、耐磨损的三维偏心。

手动对夹式硬密封蝶阀主要技术参数





公称通径

DNmm

50-1200



公称压力

PNMPa

1.0

1.6

2.5

4.0



试验压力
PSMPa

强度试验

1.5

2.4

3.75

6.0

密封试验

1.1

1.76

2.75

4.4

适用介质



水、蒸汽、油品、酸类腐蚀性等

适用温度



-40℃-600℃

手动对夹式硬密封蝶阀主要零部件材料





名称

材     料

阀体

铸钢、不锈钢、铬钼钢



蝶板

铸钢、化合金钢(镀硬铬)不锈钢、铬钼钢

阀杆

2Cr13、1Cr13不锈钢、铬钼钢

密封圈



不锈钢、聚内脂、抗磨材料、氟塑料

填料



柔性石墨

手动对夹式硬密封蝶阀连接尺寸1PR





通径DN

L

D1

D2

Z-φd

H

HO

D

L2

Wt/Kgs

50

43

125

99

4-18

105

350

90°

280

9

65

46

145

118

4-18

115

370

90°

280

11

80

49

160

132

8-18

125

380

45°

280

15

100

56

180

155

8-18

140

420

45°

280

18

125

64

210

185

8-18

170

470

45°

330

22

150

70

240

210

8-23

180

500

45°

330

25

手动对夹式硬密封蝶阀连接尺寸1PR

 D73H手柄式对夹蝶阀,手动对夹蝶阀,对夹式金属硬密封蝶阀,三偏心蝶阀



通径DN

L

D1

D2

Z-φd

H

HO

D

L2

Wt/Kgs

50

43

125

99

4-18

105

350

90°

280

10

65

46

145

118

4-18

115

370

90°

280

12

80

49

160

132

8-18

125

380

45°

280

16

100

56

180

155

8-18

140

420

45°

280

20

125

64

210

185

8-18

170

470

45°

330

24

150

70

240

210

8-23

180

500

45°

330

27
