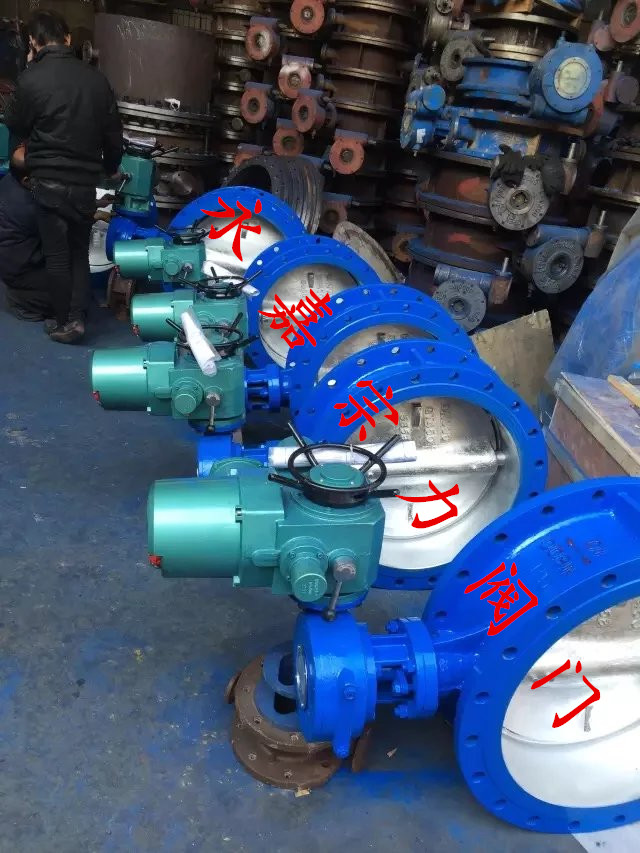

电动法兰蝶阀

简要描述:电动法兰蝶阀设计合理,力矩小,操作方便,启闭迅速,重量轻、价格便宜,适用于管道中作通风调节介质流量。 开关轻松,减少扭力,阀板有自洁功能,因与阀门本身密封无法达到完全封闭.

  • 产品型号:D943H
  • 产品产地:浙江温州
  • 更新时间:0001-01-01
  • 访  问  量:1826

详细介绍

电动法兰蝶阀结构特点

  电动法兰蝶阀设计合理,力矩小,操作方便,启闭迅速,重量轻、价格便宜,适用于管道中作通风调节介质流量。 开关轻松,减少扭力,阀板有自洁功能,因与阀门本身密封无法达到完全封闭.若需禁闭式请选用,阀门密封面为合金钢 H 如D341H 或硬质合金Y 如D341Y及铜合金.T 如D341T

电动法兰蝶阀使用设计标准



设计制造 结构长度 法兰标准 检验标准
GB12238 GB/T 12221 GB/T9112 ~ 9124 GB/T13927

阀体材料:优质碳素钢 不锈钢 高温钢材
内件材料:优质碳素钢 不锈钢        等其他材质
驱动方式:手动、蜗轮传动、电动、 气动、液动、电液联动等

电动法兰蝶阀主要技术参数



PN(MPa) 试验压力 Ps(Mpa) 工作温度
(℃)
适用介质
壳体 密封
0.1 0.2 0.11 < 120 带放射性气体、含尘空气等

电动法兰蝶阀主要连接尺寸及重量参数

电动法兰防爆蝶阀,硬密封三偏心电动蝶阀,电动金属硬密封蝶阀,多层次硬密封蝶阀

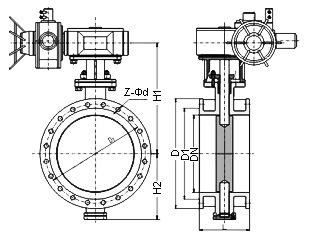

(结构示意图)





公称通径
DN (mm)
尺寸(mm)
D D 1 L A 1 A 2 H H 1 Z- Φ d b
65 160 130 170 125 165 495 415 4- Φ 13.5 10
80 190 150 180 125 165 667 547 4- Φ 17.5 12
150 320 280 210 125 165 780 540 8- Φ 17.5 14
200 320 280 230 125 165 785 550 8- Φ 17.5 14
250 375 335 250 125 165 835 570 12- Φ 17.5 14
300 440 395 270 125 165 885 600 12- Φ 22 14
350 490 445 290 125 165 935 620 12- Φ 22 14
400 540 495 310 125 165 985 650 16- Φ 22 14
450 595 550 330 125 165 1035 670 16- Φ 22 14
500 645 600 350 380 405 1220 780 20- Φ 22 18
600 755 705 210 380 405 1320 830 20- Φ 26 18
700 860 810 210 380 405 1420 879 24- Φ 26 18
800 975 920 210 380 405 1505 922 24- Φ 30 22
900 1075 1020 250 380 405 1605 972 24- Φ 30 22
1000 1175 1120 250 380 405 1705 1022 28- Φ 30 24
1200 1375 1320 280 400 475 1960 1171 32- Φ 30 26
1400 1575 1520 350 400 475 2195 1286 36- Φ 30 32
1600 1790 1730 400 400 475 2425 1405 40- Φ 30 32
1800 1990 1930 400 400 475 2655 1520 44- Φ 30 32
2000 2190 2130 450 400 475 2885 1635 48- Φ 30 32

注:本表法兰尺寸按 GB/T17241.6 标准。根据用户要求,法兰尺寸也可按 GB/T9112 ~ 9124 、 HG20592 ~ 20614 、 JB/T74 ~ 90 等标准设计制造。

电动法兰蝶阀订货须知

电动法兰蝶阀?名称与型号②电动法兰蝶阀?口径(DN)、压力(PN电动法兰蝶阀?零件材质④电动法兰蝶阀?使用介质及温度

若已经由设计单位选定上欧阀门公司的型号,请按阀型号直接向我司销售部订购。

当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上欧阀门专家为您审核把关。
