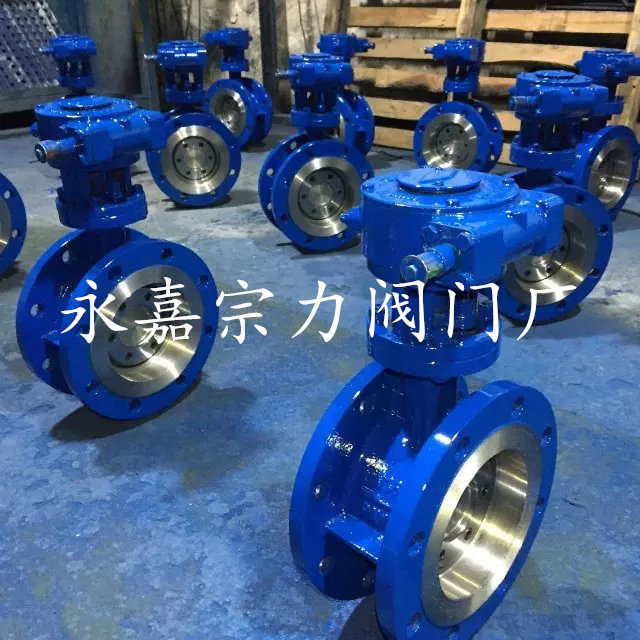

D343H金属硬密封蝶阀

简要描述:D343H金属硬密封蝶阀是随阀杆转动的圆形碟板作启闭件,实现阀门的开启或关闭,蝶阀主要作截断阀使用,也可以设计成具有调节和截断功能。

  • 产品型号:D343H
  • 产品产地:浙江温州
  • 更新时间:0001-01-01
  • 访  问  量:3968

详细介绍

一、D343H金属硬密封蝶阀产品概述



D343H金属硬密封蝶阀是随阀杆转动的圆形碟板作启闭件,实现阀门的开启或关闭,蝶阀主要作截断阀使用,也可以设计成具有调节和截断功能。

三偏心多层次蝶阀具有无机械磨损,可达零泄漏,适用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管道上作为调节、截断流体的佳装置。



二、D343H金属硬密封蝶阀主要性能参数





型号规格

D343H

公称压力(Mpa)

1.0

壳体试验压力(Mpa)

1.5

密封试验压力(Mpa)

1.1

驱动方式

手动

泄漏率

零泄漏

密封材料

多层次硬密封

适用温度

≤300℃

适用介质

水、蒸汽、煤气等

检验标准

GB/T13927-2008

D343H金属硬密封蝶阀主要零件材料





零件名称

阀体

阀板

密封圈

阀杆

材料

碳钢

碳钢

不锈钢

45#

三、D343H金属硬密封蝶阀结构特点

2.1流体阻力较小,中大口径的蝶阀全开时的有效面积较大。

2.2启闭迅速,比较省力,启动时只需把转动90°,方便而迅速。

2.3 结构简单,体积较小,重量较轻。

2.4 三偏心蝶阀是指:阀杆轴线与碟板密封面偏移一定的尺寸,蝶板密封面与阀体通道轴线偏移一定尺寸,阀座回转轴线与阀体通道轴线形成一个偏心角,故称三偏心。蝶阀从0°—90°开启时,蝶阀密封面会在开启的瞬间立即脱离阀座密封面,在其90°—0°关闭时,只有在关闭的瞬间,其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封面,所以阀座与碟板上的密封面间无任何磨擦,去除了磨损和泄漏的可能性。

2.5 扭矩密封:三偏心的结构使蝶阀关闭时,其密封主、副两密封面之间的密封比压由外加于阀杆的驱动力矩产生,不仅消除了常规弹性阀座弹性材料老化,冷流,弹性失效等因素造成的密封比压降低和消失,而且可以通过外加驱动力矩的改变,实现对其密封比压的任意调整,从而使三偏心蝶阀的密封性能改善,蝶阀的使用寿命也大大提高。

2.6 软硬层叠式金属密封结构;蝶阀密封圈采用软硬层叠式不锈钢片和柔性石墨板的密封面,使其具有金属硬密封和弹性密封的双重优点,无论在低温和高温工况下均具有优良的密封性能。

2.7阀体密封面:采用堆焊硬质合金或不锈钢,使得密封面强度高,硬度好,耐磨损。

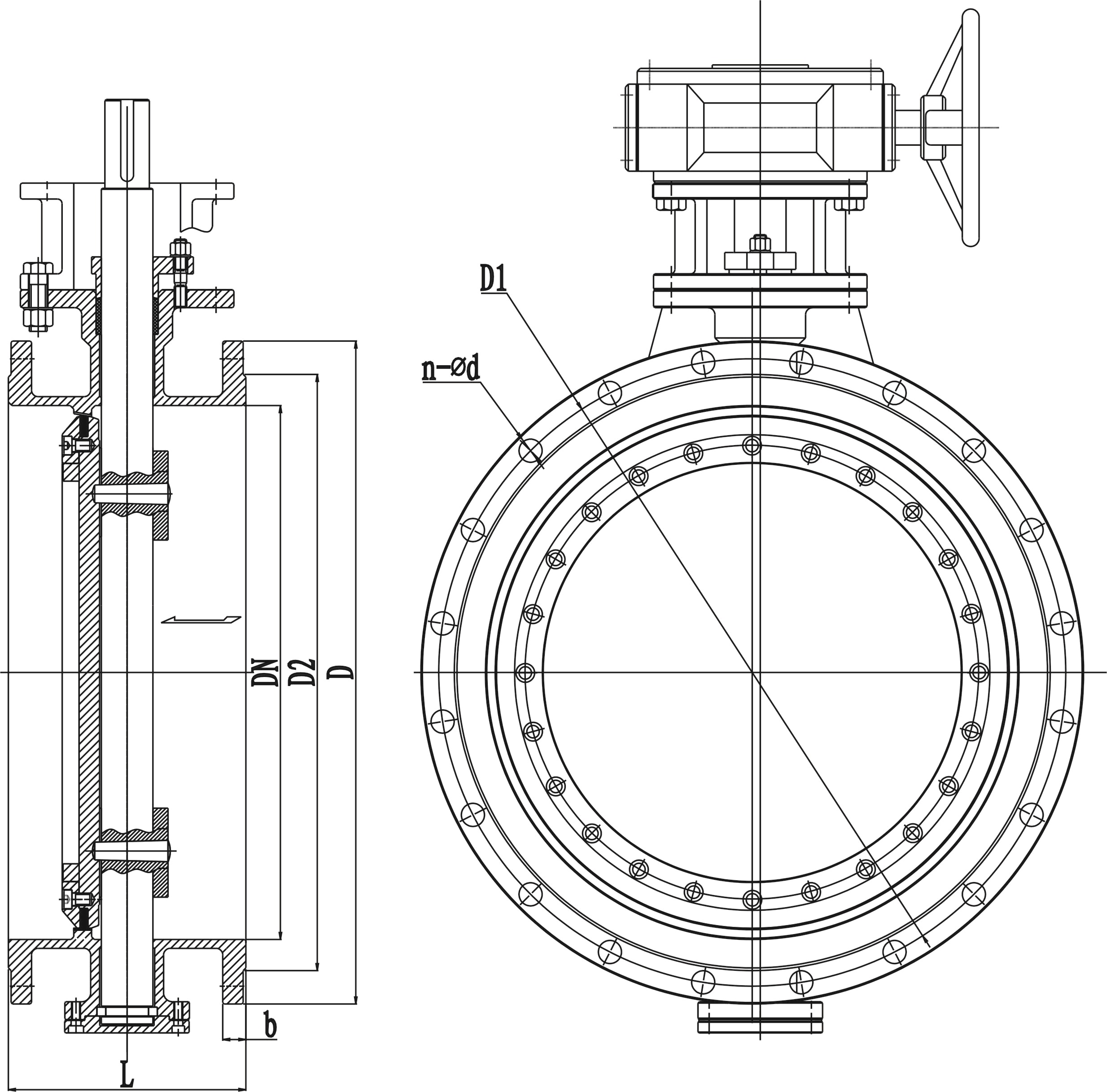

四、D343H金属硬密封蝶阀产品结构图



D343H金属硬密封蝶阀主要外形连接尺寸





口径(mm)

DN

连接中心

D1

法兰外圆

D

孔数孔距

n-¢d

法兰厚度

b

阀体长度

L















五、D343H金属硬密封蝶阀安装维护说明

   1、安装本阀门时事先清理阀腔和密封面,不允许有污物附着而影响密封性能。使用时定期清洗密封面及丝杆加注润滑油。

   2、手动装置、手轮、丝杆不允许作起吊用.

   3、清理阀腔的同时要清理(清洗)所要安装之管道内杂质,以防止污物杂质轧伤密封面而影响密封性能。

   4、在使用中应靠控制箱或手动装置来控制该阀,不得借助于其它辅助工具。

   5、暂不使用本阀时,应存放在干燥室内,二端通径堵塞,不准将产品任意堆放,以免损伤产品的有关零件。

订货须知

D343H金属硬密封蝶阀?名称与型号②D343H金属硬密封蝶阀?口径(DN)、压力(PND343H金属硬密封蝶阀?零件材质④D343H金属硬密封蝶阀?使用介质及温度

若已经由设计单位选定上欧阀门公司的型号,请按阀型号直接向我司销售部订购。

当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上欧阀门专家为您审核把关。
