PM钢制拍门

简要描述:我公司专业生产污水系列闸门,旗下产品拍门有PM圆形拍门,钢制拍门,铸铁钢制拍门,碳钢焊接拍门等相关系列的拍门,拍门是安装在江河岸边排水管出口处的一种单向阀,当江河潮位高于出水管口,且压力大于管内压力时,潮门面板自动关闭,以防江河潮水倒灌进排水管道内。

  • 产品型号:PM型
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:14760

详细介绍

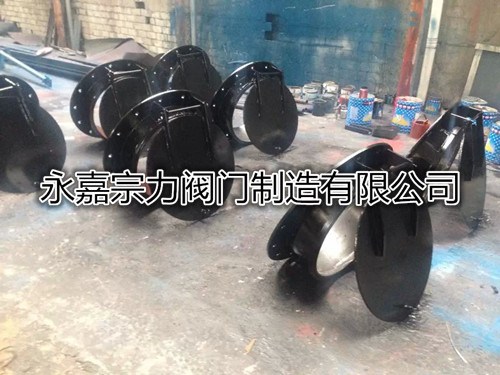

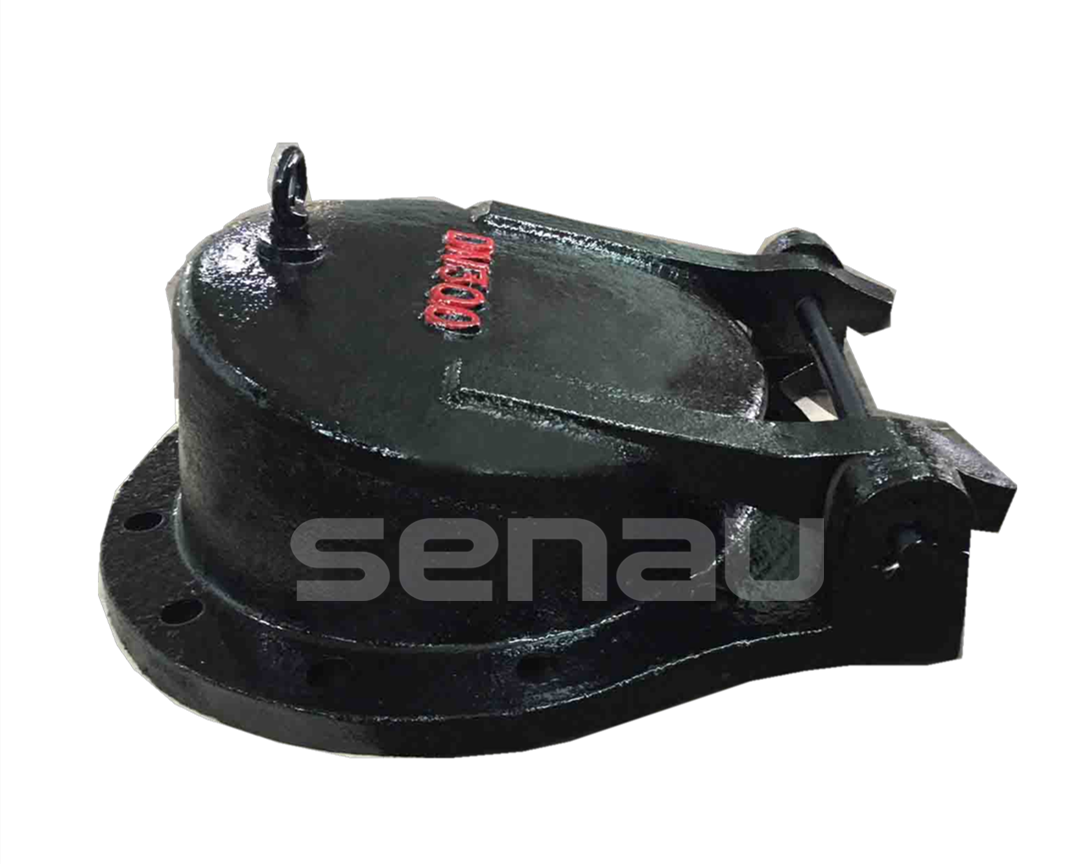

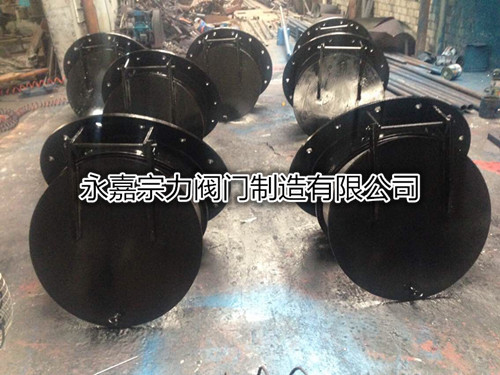

永嘉上欧阀门制造有限公司生产的【拍门阀】系列产品实物图展示:



上欧PM钢制拍门系列产品的用途介绍:

PM钢制拍门阀多用于给水排水和污水处理工程的各个管道和水渠道,用于溢流和防止水流倒灌,也可用于各种竖井井盖。等同于管道口的止回阀。外形上可分为方形拍门和圆形拍门。结构特点:本厂生产的拍门分圆形拍门(PM-Y型)及方形(PM-F型)两种,均采用双铰链式,具有结构简单、密封性好等特点。大工作水压为6m水头。






产品介绍:

产品名称:PM钢制拍门
产品型号:PM
公称压力:0.1MPa
适用介质:水、河水、污水、海水
适用温度:≤50℃
主要零部件材质:碳钢、不锈钢
产品规格:DN100-DN2000
主要用途:拍门阀多用于给水排水和污水处理工程的各个管道和水渠道,用于溢流和防止水流倒灌,也可用于各种竖井井盖。等同于管道口的止回阀。外形上可分为方形拍门和圆形拍门。结构特点:本厂生产的拍门分圆形拍门(PM-Y型)及方形拍门(PM-F型)两种,均采用双铰链式,具有结构简单、密封性好等特点。大工作水压为6m水头。
拍门系由阀体、阀盖及铰链构件组成,其启闭力来自水源压力,不需人工操作。该拍门内的水压大于拍门外侧压力,则开启;反之则关闭,以达到溢流和止回的作用。

PM钢制拍门产品结构特点

该拍门系由体,盖及铰链构件组成。其启闭力来水源压力,不需要人工操作。该拍门内的水压大于拍门外侧压力,则开启:反之则关闭,以达到溢流和止回的作用。

拍门主要外形尺寸:



PM钢制拍门的产品主要外形尺寸:





公称通径

D

D1

D2

L

n-Φd

Φ250

250

335

375

180

12-Φ18

Φ300

300

395

440

200

12-Φ22

Φ350

350

445

490

220

12-Φ22

Φ400

400

495

540

230

16-Φ22

Φ450

450

550

595

240

16-Φ22

Φ500

500

600

645

280

20-Φ22

Φ600

600

705

755

330

20-Φ26

Φ700

700

810

860

330

24-Φ26

Φ800

800

920

975

330

24-Φ30

Φ900

900

1020

1075

350

24-Φ30

Φ1000

1000

1120

1175

380

28-Φ30

Φ1200

1200

1340

1405

420

32-Φ33

Φ1400

1400

1560

1630

480

36-Φ36

□300

300

390

460

200

4-Φ18

□400

400

520

590

230

4-Φ18

□600

600

765

835

330

8-Φ23

□800

800

950

1050

330

8-Φ23

□1000

1000

1150

1250

380

8-Φ23
