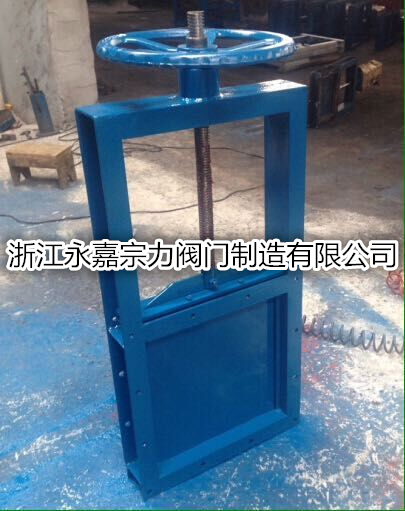

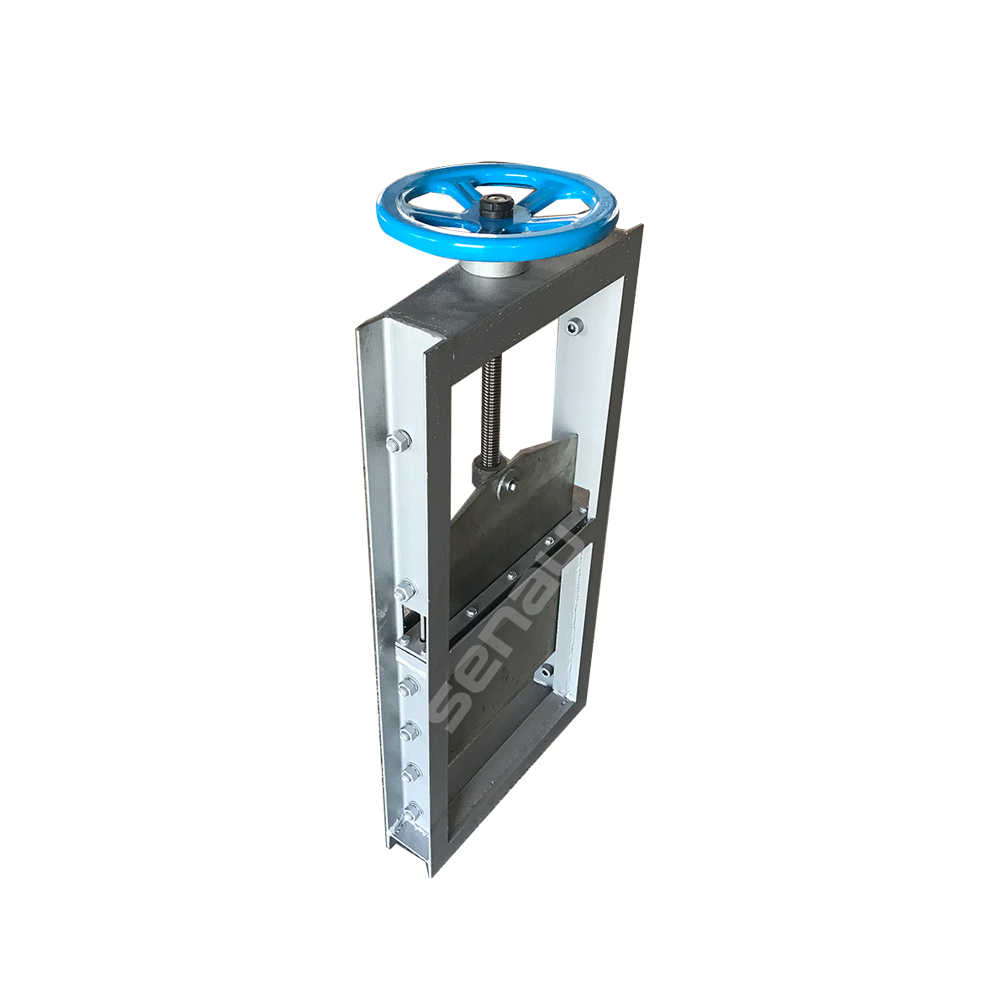

手动方形插板阀

简要描述:手动方形插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。

  • 产品型号:LMD-1
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:16211

详细介绍

手动方形插板阀,方型插板门主要技术参数和性能:



公称通径:200×200、....、1000×1000

适用温度:-10~+200℃

连接法兰:GB/T9113、JB/T79

主体材料:WCB、Q235A、304、316、304L、316L

密封型式:硬密封、软密封配套附件:

1、安装法兰

2、电磁阀

3、空气过滤器

4、行程开关气源压力:0.4~0.6MPa电磁阀电压:DC24V、AC220V行程开关控制电压:DC24V、AC220V

手动方形插板阀


       手动方形插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛应用于矿山、粮食等行业控制流量变化或迅速切断(物料直径≤50mm)。



手动方形插板阀,方型插板门结构特点:



       结构简单、操作灵活、重量轻、无卡阻、切断快,特别适用于各类无粘度的固体、粉料及小于Φ 10mm的颗粒料,晶粒料的输送及流量调节,安装不受角度限制,操作方便,能随时调节开度。



手动方形插板阀,方型插板门工作原理:



      主要由框架、闸板、丝杆、螺母等零件构成,用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动,达到闸门的启闭目的。







手动方形插板阀,方型插板门用途:



       用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大,启动频繁,切断迅速的理想设备。



手动方形插板阀,方型插板门主要零件材料及连接尺寸





类别

A×A

B×B

C×C

H

L

n-d

重量

单向

200×200

256×256

296×296

820

100

8-Φ12

62

250×250

306×306

346×346

930

100

8-Φ14

70.5

300×300

356×356

396×396

1050

100

8-Φ14

81

400×400

456×456

496×496

140

100

12-Φ14

114

450×450

510×510

556×556

1450

120

12-Φ18

130

500×500

560×560

606×606

1610

120

16-Φ18

147

双向

600×600

660×660

706×706

1830

120

16-Φ18

169

700×700

770×770

820×820

2130

140

20-Φ18

236

800×800

870×870

920×920

2440

140

20-Φ18

303

900×900

974×974

1030×1030

2660

160

27-Φ23

424

1000×1000

10741074

1130×1130

2870

160

24-Φ23

636

说明

LMD-单向

I-手轮

距地面小于1.7米用手轮,大于1.7米用链轮
链条节数M=0.105X-113(X是丝杆中心离地面度度)

上欧阀门售后服务承诺

对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。
