KF741X、KF741H敞开式液动插板阀

简要描述:KF741X、KF741H敞开式液动插板阀为敞开式设计结构,具有重量轻,易维护(密封胶圈更换、液动装置维护检查、更换、阀门的局部维护均在外部,不 影响阀门正常运行),阀门的运动过程、开关状态直观性好,启闭后检查完成状态极为方便,具有封闭式不可替代的优越

  • 产品型号:KF741X、KF741H
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:7000

详细介绍

KF741XKF741H敞开式液动插板阀




型号:KF741XKF741H口径(DN)4002800(mm)压力(PN)0.050.25(Mpa)

产品介绍





产品概述

KF741XKF741H敞开式液动插板阀为敞开式设计结构,具有重量轻,易维护(密封胶圈更换、液动装置维护检查、更换、阀门的局部维护均在外部,不 影响阀门正常运行),阀门的运动过程、开关状态直观性好,启闭后检查完成状态极为方便,具有封闭式不可替代的优越,缺点是启闭时有少量的煤气外漏。
KF741XKF741H敞开式液动插板阀在设计上吸收了国外插板阀浮动阀板的优点;压紧机构采多点同步夹紧机构机,具有密封性能好、工作可靠、维修方便等特点。法兰连接标准:GB/T9115-98JB/T81-94

主要性能参数



KF741XKF741H敞开式液动插板阀主要性能参数

公称压力MPa

0.05MPa

O.1MPa

0.15MPa

0.25MPa

密封试验压力MPa

0.055MPa

0.11MPa

0.165MPa

0.275MPa

强度试验压力MPa

0.075MPa

0.15MPa

0.225MPa

0.375MPa

油压

4-6MPa

密封材料

丁腈橡胶

硅橡胶

氟橡胶

硬密封

适用温度

-20-100℃

-20-200℃

-20-300℃

-20-450℃

适用介质

空气、煤气、含尘煤气



产品外形结构尺寸



KF741XKF741H敞开式液动插板阀外形结构尺寸(mm)



DN

Β

D

D1

b

n-Φd

Η

H1

L

C

C1

C2

e

e1

Μ-ΦΚ

t

质量(Kg)



PN0.05 PN0.10

PN0.15 PN0.25



400

600

540

495

18

16-Φ22

1100

350

1900

500

160

220

560

480

4-Φ23

16

1400

1550



450

600

595

550

18

16-Φ22

1200

400

2100

500

160

220

560

480

4-Φ23

16

1585

1750



500

600

645

600

18

20-Φ22

1310

450

2300

500

160

220

560

480

4-Φ23

16

1870

2000



600

800

755

705

24

20-Φ26

1410

500

2500

900

280

340

680

600

8-Φ23

20

2350

2650



700

800

860

810

24

24-Φ26

1510

720

2700

900

280

340

680

600

8-Φ23

20

2850

3050



800

800

975

920

24

24-Φ30

1710

800

2900

900

280

340

680

600

8-Φ23

20

3570

3800



900

800

1075

1020

24

24-Φ30

1850

880

3160

900

280

340

680

600

8-Φ23

20

4370

4850



1000

800

1175

1120

24

28-Φ30

2000

960

3415

900

280

340

680

600

8-Φ23

20

5200

5700



1200

1200

1375

1320

26

32-Φ30

2250

1100

3815

1200

260

320

910

820

8-Φ33

20

5940

6450



1400

1200

1575

1520

26

36-Φ30

2500

1255

4315

1200

260

320

910

820

8-Φ33

20

7180

7850



1600

1200

1790

1730

30

40-Φ 30

2730

1430

4765

1200

260

320

910

820

8-Φ33

20

8430

9200



1800

1400

1990

1930

30

44-Φ30

3000

1550

5265

1600

500

560

880

740

8-Φ33

30

9730

11500



200

1400

2190

2130

32

48-Φ30

3210

1630

5765

1600

500

560

880

740

8-Φ33

30

12000

13200



2200

1600

2405

2340

32

52-Φ33

3400

1730

6265

2350

580

670

1300

1160

8-Φ33

30

15000

16500



2400

1600

2605

2540

32

56-Φ33

3646

1831

6765

2350

580

670

1300

1160

8-Φ33

30

17600

18600



2600

1800

2805

2740

34

60-Φ33

-

-

7265

2350

580

670

1300

1160

8-Φ36

30

19500

20600



2800

1800

2960

3030

34

64-Φ36

-

-

7765

2350

580

670

1300

1160

8-Φ36

30

21800

24000

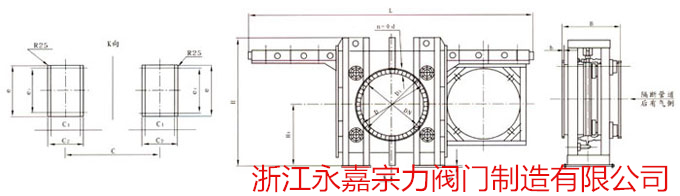

产品外形结构尺寸图
