GTQ型通气管

简要描述:GTQ型通气管排水通气管系统有伸顶通气管、主通气管、副通气管、结合通气管、环形通气管、器具通气管、汇合通气管及专用通气管等类型,分别用于不同的位置,其中罩型通气管适用于蓄水水池及水箱安装。弯管型通气管为使排水系统内空气流通,压力稳定

  • 产品型号:GTQ型通气管
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:9110

详细介绍

一、GTQ型通气管介绍

  GTQ型通气管排水通气管系统有伸顶通气管、主通气管、副通气管、结合通气管、环形通气管、器具通气管、汇合通气管及专用通气管等类型,分别用于不同的位置,其中罩型通气管适用于蓄水水池及水箱安装。弯管型通气管为使排水系统内空气流通,压力稳定,防水封破坏而设置的与大气相通的管道。


二、GTQ型通气管主要用途

     1、本新型阻火器是中国石油化工总公司北京设计院于一九八六年设计的科技成果,经公安部天津消防科学研究所测试 检定,符合国家标准GB5908.86的要求。
     2、产品结构合理,造型美观,外壳为铸造铝合金,重量轻, 安装方便,阻火层芯子采用不锈钢材料,耐腐蚀性强,耐 烧、阻爆等各项技术性能具有突出优越。
     3、本阻火器通常与呼吸阀配套或单独使用,也可适用内浮顶 式油罐的通气管路上。
     订货时请指明产品名称、型号、规格。

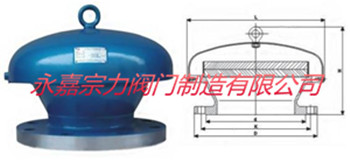

三、GTQ型通气管主要外形与法兰连接尺寸


规格(DN)

重量(㎏/台)

安装尺寸(毫米)

D2

D

L

H

n-Φ

50

6

Φ110

Φ140

220

235

4×14

80

17

Φ150

Φ185

280

270

4×18

100

20

Φ170

Φ205

325

275

4×18

150

25

Φ225

Φ260

425

290

8×18

200

35

Φ280

Φ315

495

305

8×18

250

46

Φ335

Φ370

595

320

12×18

注:连接法兰符合JB78-59《铸铁法兰》的规定

四、GTQ型通气管性能

  1、将排水管道内的有毒有害气体排放出去,以满足卫生要求;

  2、通气管向蓄水池、水箱及排水管道内补充新鲜空气,以减轻金属管的腐蚀,延长使用寿命;

  3、蓄水池、水箱应设置两根以上的通气管以提高排水系统的能力,(举一个小例子,打点滴的时候,瓶口朝下液体要流出,必须插一根通气管,一端通大气,一端通液面与瓶底之间的空隙,防止管道内形成负压,保证排水通畅)防止死水形成,串味,减轻气压波动幅度,保护水封,防止水封破坏。

  4、能快速将蓄水池及水箱内的水蒸气及有害气体排出,内置纱布纱网有效的阻止防止病媒、昆虫和尘埃进入破坏水质。

五、GTQ型通气管说明

  1、通气管设计过滤(网、布)层气体平均流速为0.75m/s。滤网布安装时应采用同等材料进行缝合,内罩可用无毒非金属材料制作;

  2、通气管按覆土层厚度(H1)0.0m、0.5m、1.0m三种设计,0.0m适用于南方地区,0.5m适用于中部地区,1.0适用于寒冷地区。

  3、焊接后的除锈、防腐要求根据客户设计要求制作。

  4、有条件地区可根据设计要求采用不锈钢材料制作,以达到更好的防腐并延长使用寿命。
