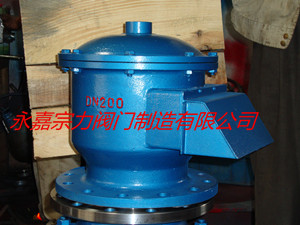

全天候呼吸阀

简要描述:全天候呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,全天候呼吸阀设计合理,结构简单,使用方便;是储罐的必备产品。

  • 产品型号:全天候呼吸阀
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:5801

详细介绍

一、全天候呼吸阀概述



  阀座由刚性骨架和氟膜片组成,刚性骨架由1Cr18Ni9Ti合金钢板冲压而成,呈微拱形,沿周边有一环状凹槽,以便被膜片封隔为空气垫。氟膜片用金属卡箍绷紧在骨架的凹面,形成与阀座的接触面。阀座用聚四氟乙烯制造,其直径与骨架凹槽的直径相当,阀口具有较大的倒角。阀盘质量根据油罐的设计允许压力和阀盘直径确定,必要时可利用配重调节。

  全天候呼吸阀当阀盘自由放在阀座上时,在阀盘重力作用下,氟膜片微微凹向空气垫凹槽。当罐内外压力差增大时,阀盘微微升起,膜片靠自身的弹性,同阀座仍保持良好的密封,直至整个阀盘跳离阀座,膜片才经反弹逐渐恢复其原状。

  由于氟膜片具有良好的耐油、憎水性能,且膜片与阀座的接触角较大,接管单呼阀因此水蒸气很难再阀口处凝结、存留。同时,这种接触方式能有效地防止微压差泄漏。


二、全天候呼吸阀性能及特点


  全天候呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,全天候呼吸阀设计合理,结构简单,使用方便;是储罐的必备产品。

  新型全天候呼吸阀壳体选用不锈钢、铸钢和铝合金,耐腐蚀性好;

  阀盘采用四氟材料,耐低温,防冻性能好;

  结构简单,易检修,安全方便;

  新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。


三、全天候呼吸阀适用范围


  新型全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。

  全天候呼吸阀可与ZGB波纹阻火器配套使用。

  全天候呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备,是起蒸发损耗与保护储罐在受超压或 真空时免遭破坏的作用。此阀通常与阻火器配套使用。

  接管单呼阀是集阻火器与呼吸阀为一体,其新颖的结构为国内首创。它是石化储罐必备的新型安全设备,其大优点是阻火呼吸性能好,重量轻,维修方便。该产品适用闪点低于28℃的甲类油品和闪点低于60℃的乙类油品。如汽油、煤油、柴油、原油、苯、甲苯、乙醇等介质储罐使用,它在-35℃- +60℃的温度环境中正常工作。




四、全天候呼吸阀使用说明



  全天候呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。

五、全天候呼吸阀维护与保养



  为了全天候呼吸阀使用安全,在使用前先检查导杆和阀盘是否灵活。

  全天候呼吸阀要定期(6个月内)检查通气口正、负阀盘是否灵活,阀盘接触面有无损坏,如有损坏应立即检修。 检修完毕后,一切正常可重新使用。


六、全天候呼吸阀主要参数及外形连接尺寸




阀体材料 WCB、304、316、铝合金
正压阀盘材料 304、316、铝合金
负压阀盘材料 304、316、四氟PTFE
环境温度 ℃ -30~60
等级 操作压力
A级 +355Pa (36毫米水柱)
  -295Pa (30毫米水柱)
B级 +980Pa (100毫米水柱)
  -295Pa (30毫米水柱)
C级 1765Pa(180毫米水柱)
  -295Pa (30毫米水柱)





公称通径(mm) 安装尺寸(mm)
D K L H n×φ
DN25 115 85 160 165 4×14
DN32 135 100 180 185 4×18
DN40 145 110 190 190 4×18
DN50 160 125 220 220 4×18
DN80 195 160 270 260 8×18
DN100 215 180 310 280 8×18
DN150 280 240 380 330 8×22
DN200 335 295 450 380 12×22
DN250 395 350 520 420 12×22
DN400 565 515 670 520 16×26


七、全天候呼吸阀制造和验收标准

制造、检测标准:按(石油储罐呼吸阀)SY7511-87 、(石油储罐阻火性能和试验方法)GB5908-86


八、全天候呼吸阀试压检测


  1、检测准备

  将阻火呼吸阀正确地安装在试验台上,装置不应有泄漏现象,测试管内壁应平整光滑。

  2、检测介质

  阻火呼吸阀开启压力、通气量、泄漏量的检测介质为空气,其绝对压力为0.1Mpa,温度为20℃,相对湿度为50%,密度为1.2kg/m3,若空气不是此状态时,应换算成此状态的气体。阻火呼吸阀阀体压力的检测介质为5-35 ℃清水。

  3、气压检测

  先按四(5)之标准检测其泄漏量,然后按四(3)、四(4)之要求逐台检测其灵敏度及通气量。

  4、水压检测

  阻火呼吸阀进行水压试验的压力为0.2Mpa,保压时间为10min,试压结构应符合四(1)之要求。

  5、压力检测

  将阻火呼吸阀安装在储气罐接管法兰上,调节阀门,使储气罐内的压力逐步升高或降低,将阀盘调整到使其处于开启状态,由连通的微压计上读出压力值,每分钟读值一次,然后再将阀盘分别转动90°、180°,重复上述试验,每一工况重复三次,取其平均值,试验结果应符合四(2)、四(3)之要求。

  6、泄漏量检测

  泄漏量检测的压力为0.75倍的操作压力,该值由微压计上读值。泄漏量的值由流量计上读值(流量计的精度为0.5-1.0级)每分钟读各测量值一次,共读三次,取其平均值,其结果应符合四(5)之要求。

  7、低温检测阻火呼吸阀将阻火呼吸阀安装在试验架上放入低温箱内,低温箱内的温度降到4-15℃,同时和低温箱内连续输入相对温度不低于70%的常温空气,在阀盘末开启前达到呼吸阀内处 结箱,再使低温箱内温度降到-30℃,经24小时恒温,将试验架一侧连接到微压计,另一侧通过存有常温空气的稳压罐与空气动力连接。当呼吸阀的阀盘处于开启状态时,读压力值。重复三次,均符合四(2)之要求。


九、全天候呼吸阀标志与包装


  1、每台全天候呼吸阀都在明显部位固定永久性产品标牌,标牌应符合GB/T13306之规定,并标明:

  a、产品名称 b、产品型号 c、操作温度 d、操作压力

  e、产品重量 f、出厂编号 g、 制造时间 h、使用说明书

  2、全天候呼吸阀非加工表面应涂防锈底漆,外表再涂两遍面漆。涂漆应均匀,色泽光亮,法兰面应涂防锈油脂,并用塑料护盖防护。整体用木箱包装,其包装符合GB/T13384之标准。

  3、全天候呼吸阀存放在有防雨设施的仓库中,在其存和运输时不准倒置。

  4、每台全天候呼吸阀出厂时应附下列文件:

  a、产品说明书 b、产品试压检测报告 c、产品合格证


十、全天候呼吸阀技术参数


  操作压力:A级正压:355Pa (36毫米水柱);

  负压:295Pa (30毫米水柱)

  B级正压:980Pa (100毫米水柱);

  负压:295Pa (30毫米水柱)

  C级正压:1765Pa (180毫米水柱);

  负压:295Pa (30毫米水柱)
