SQ48X-1三通切换阀(下切换)

简要描述:SQ48X-1三通 切换阀 (又称下切换),由四通体、阀座、阀塞、阀杆、密封圈等零件组成。阀杆连带阀塞上下运动,实现阀门的启闭。上下阀座上装有硅橡胶密封圈,分别封闭上下两 通。 SQ48X-1三通切换阀的驱动可采用气缸、油缸、电动推杆等不同的操作方...

  • 产品型号:SQ48X-1三通切换阀(下切换)
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:6076

详细介绍

  • 产品型号:SQ48X-1
  • 产品口径(DN)3501000(mm)
  • 产品压力(PN)0.25(Mpa)
  • 产品价格:电议



品概述 SQ48X-1三通 切换阀 (又称下切换),由四通体、阀座、阀塞、阀杆、密封圈等零件组成。阀杆连带阀塞上下运动,实现阀门的启闭。上下阀座上装有硅橡胶密封圈,分别封闭上下两 通。 SQ48X-1三通切换阀的驱动可采用气缸、油缸、电动推杆等不同的操作方...

产品概述

SQ48X-1三通切换阀(又称下切换),由四通体、阀座、阀塞、阀杆、密封圈等零件组成。阀杆连带阀塞上下运动,实现阀门的启闭。上下阀座上装有硅橡胶密封圈,分别封闭上下两通。
SQ48X-1三通切换阀的驱动可采用气缸、油缸、电动推杆等不同的操作方式,阀杆只做直线运动,其行程和推力见注,驱动装置用户自备,也可提出要求特殊订货处理。

驱动装置主要性能参数

采用气动驱动装置:气源压力0.35-0.6Mpa
采用油缸驱动装置:液压0.8Mpa

SQ48X-1三通切换阀主要性能参数

公称压力:0.25Mpa
介质压力:
0.05Mpa
适用温度:≤180

密封材料:硅橡胶
启闭时间:2-6S

主要外形结构尺寸





SQ48X-1三通切换阀外形结构尺寸(mm)

DN

D

D1

N-φd

b1

L

L1

H1

H2

H3

H

M-L1

推力(N)

350

490

445

12-φ22

20

800

400

410

600

350

1910

M36×2-40

350

400

540

495

16-φ22

20

860

430

450

650

380

2060

M36×2-40

380

500

645

600

20-φ22

20

920

460

550

875

430

2475

M40×2-50

430

600

755

705

20-φ26

22

1000

500

600

975

500

2700

M44×2-60

500

700

860

810

24-φ26

22

1200

600

650

1075

550

3075

M48×2-80

550

800

975

920

24-φ30

22

1400

700

700

1175

600

3375

M56×2-80

600

900

1075

1020

24-φ30

22

1400

700

750

1280

650

3580

M60×2-100

650

1000

1175

1120

28-φ30

24

1500

750

800

1400

700

3850

M60×2-100

700

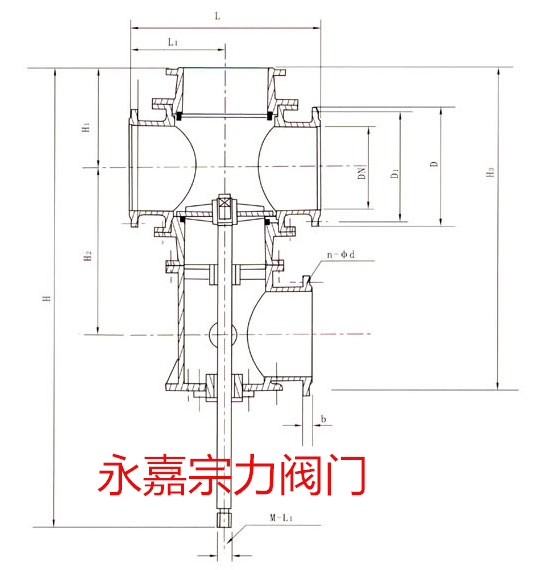

产品外形结构尺寸图
