SQD6/743X/H型气液动三通切换阀

简要描述:气液动三通 切换阀 是一种气动切换的理想设备,是我厂吸取国内外同类产品的先进技术研制而成的,本阀具有结构简单,操作方便,密封可靠,切换准确,使用寿命长,广泛应用在冶金、石化等行业作现场操作或远距离控制。特别适用于钢铁厂转炉煤气回收装...

  • 产品型号:SQD6/743X/H型气液动三通切换阀
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:8046

详细介绍

  • 产品型号:SQD643HSQD743X
  • 产品口径(DN)5002400(mm)
  • 产品压力(PN)0.1(Mpa)
  • 产品价格:电议



产品概述 气液动三通 切换阀 是一种气动切换的理想设备,是我厂吸取国内外同类产品的先进技术研制而成的,本阀具有结构简单,操作方便,密封可靠,切换准确,使用寿命长,广泛应用在冶金、石化等行业作现场操作或远距离控制。特别适用于钢铁厂转炉煤气回收装...

产品概述

气液动三通切换阀是一种气动切换的理想设备,是我厂吸取国内外同类产品的先进技术研制而成的,本阀具有结构简单,操作方便,密封可靠,切换准确,使用寿命长,广泛应用在冶金、石化等行业作现场操作或远距离控制。特别适用于钢铁厂转炉煤气回收装置中近制煤气的回收与放散。
本阀主要由三通体和两只密封蝶阀及二只气(油)缸、连杆控制箱组成。



主要性能参数



气液动三通切换阀主要性能参数

公称压力

0.1Mpa

适用温度

SQD6/743X

蝶阀为橡胶软密封 ≤80  120

密封试验压力

0.11Mpa

SQD6/743H

蝶阀为金属硬密封 ≤350  500

强度试验压力

0.15Mpa

气源压力

(气动三通切换阀) 0.4-0.6Mpa

启闭切换时间

15S

供油压力

(液动三通切换阀) 6.3Mpa

适用介质

含尘气体、烟气、煤气、空气等



产品外形结构尺寸



气液动三通切换阀外形结构尺寸(mm)

DN

D

D1

L

n-d

H

H1

B

重量
kg

500

645

6006

1130

20-22

1620

1400

420

1080

600

755

705

1400

20-26

1740

1480

520

1150

800

975

920

1595

24-30

1867

1617

720

1300

900

1075

1020

1671

24-30

2010

1725

950

1560

1000

1175

1120

1617

28-30

1060

1775

950

1680

1200

1375

1320

2255

32-30

2125

1840

1250

1740

1400

1575

1520

2255

36-30

2500

2090

1250

2000

1600

1785

1730

2645

40-30

2835

2365

1450

2400

1800

1985

1930

2645

44-30

3110

2640

1450

2780

2000

2185

2130

2413

48-30

3340

2905

2050

3180

2400

2600

2540

2530

56-33

3500

3100

2250

4140

注:1、液动三通切换阀与气动三通切换阀外形及连接尺寸相同。
2、本阀要按用户要求制造。

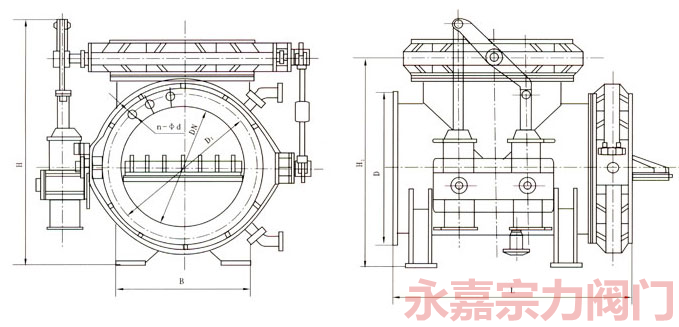

产品外形结构尺寸图
