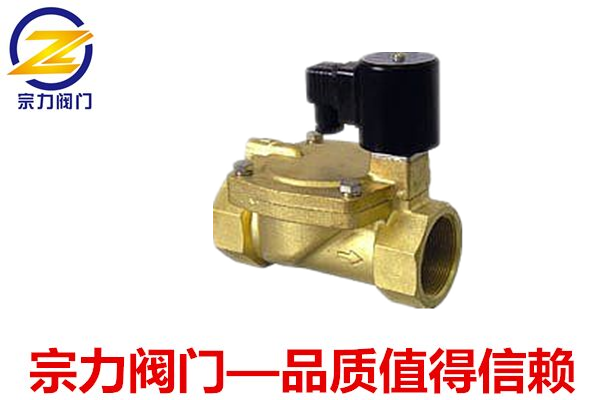

ZCS大通径膜片电磁阀技术参数 | |||
公称通径 | DN15~350mm | ||
连接方式 | 内螺纹、法兰 | ||
工作原理 | 先导膜片式 | ||
阀体材质 | 黄铜、不锈钢 | ||
密封材质 | 丁晴橡胶NBR.氟像胶FKM.其他材质请咨询 | ||
适用介质 | 液体、气体(无颗粒杂质) | ||
介质温度 | W1:-20℃~80℃ W2:-20℃~130℃ | ||
环境温度 | 标准:-20~60℃ | ||
安装方式 | 水平安装 线圈垂直向上(其他方式请咨询) | ||
防护等级 | 铁壳型:IP54 防爆型:IP54 | ||
备注:特殊工况要求亦可根据客户实际情况设计制造。 |
ZCS大通径膜片电磁阀选型说明 | ||
阀体箭头标注方向必须与介质流向一致,如有双向流动,请选购本公司电动阀或气动阀。 | ||
流体中含有杂质颗粒,应视颗粒大小在阀前安装过滤器(滤网≥80目) | ||
直流(DC)电源线长度不宜过长,以免线圈功率损耗,产生压降影响正常工作。 | ||
请您在设计控制方案中优先选择常闭型 | ||
如需防爆电磁阀、持续长时间通电及特制电压的要求请先咨询后选择型号。 |
ZCS大通径膜片电磁阀电源参数 | ||||||
电源电压 | AC:220V | 110V | 50/60HZ | DC:24V 12V | ||
额定功率 | J4 | AC18VA | DC20VA | |||
电压偏差 | ±10% | |||||
电气连接 | 普通型:标准接线盒 | |||||
防爆型:标配G1/2内螺纹,内置接线盒 |

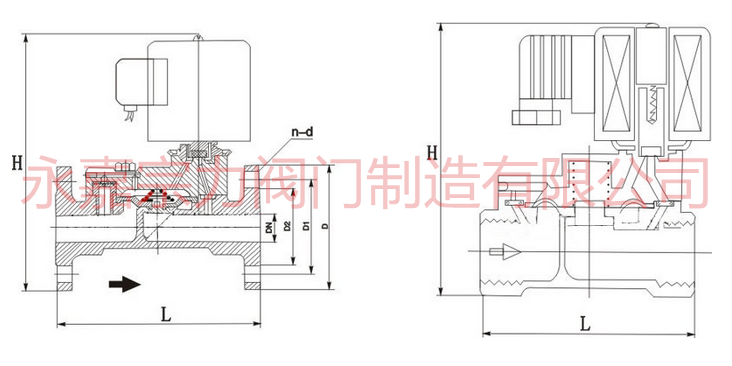

ZCS大通径膜片电磁阀产品功能选型 | ||||
符号 | 功能名称 | 功能内容 | ||
B | 防爆型 | 防爆等级dⅡBT4 | ||
略 | 常闭 | 通电阀开、断电阀关 | ||
K | 常开 | 通电阀关、断电阀开 | ||
S | 手动装置 | 可手动开关阀 | ||
ZCS大通径膜片电磁阀产品规格参数和外形尺寸 | ||||||||
型号 规格 |
通径 [mm] |
接管螺纹 [G] |
常闭型压力范围[bar] | 常开型压力范围[bar] | L | H | ||
AC | DC | AC | DC | |||||
ZCS-15 | 15 | 1/2 | 0.5~10 | 0.5~10 | 0.5~8 | 0.5~8 | 80 | 105 |
ZCS-20 | 20 | 3/4 | 0.5~10 | 0.5~10 | 0.5~8 | 0.5~8 | 87 | 114 |
ZCS-25 | 25 | 1 | 0.5~10 | 0.5~10 | 0.5~8 | 0.5~8 | 107 | 122 |
ZCS-32 | 32 | 1-1/4 | 0.5~10 | 0.5~8 | 0.5~8 | 0.5~8 | 129 | 131 |
ZCS-40 | 40 | 1-1/2 | 0.5~10 | 0.5~8 | 0.5~8 | 0.5~8 | 145 | 142 |
ZCS-50 | 50 | 2 | 0.5~10 | 0.5~8 | 0.5~8 | 0.5~8 | 177 | 155 |
不锈钢法兰规格参数和外形尺寸 | L | H | D | D1 | D2 | n-d | |||||
ZCS25-F-P | 25 | 0.5~10 | 0.5~8 | 0.5~8 | 0.5~8 | 141 | 165 | 115 | 85 | 65 | 4-φ14 |
ZCS32-F-P | 32 | 0.5~10 | 0.5~8 | 0.5~8 | 0.5~8 | 158 | 185 | 145 | 100 | 76 | 4-φ18 |
ZCS40-F-P | 40 | 0.5~10 | 0.5~8 | 0.5~8 | 0.5~8 | 173 | 196 | 150 | 110 | 84 | 4-φ18 |
ZCS50-F-P | 50 | 0.5~10 | 0.5~8 | 0.5~8 | 0.5~8 | 204 | 200 | 165 | 125 | 99 | 4-φ18 |
ZCS65-F-P | 65 | 0.5~10 | 0.5~8 | 0.5~8 | 0.5~8 | 256 | 248 | 185 | 145 | 118 | 4-φ18 |
ZCS80-F-P | 80 | 0.5~10 | 0.5~8 | 0.5~8 | 0.5~8 | 277 | 268 | 200 | 160 | 132 | 8-φ18 |
ZCS100-F-P | 100 | 0.5~10 | 0.5~8 | 0.5~8 | 0.5~8 | 350 | 290 | 220 | 180 | 156 | 8-φ18 |
铸铁法兰规格参数和外形尺寸 | L | H | D | D1 | D2 | n-d | |||||
ZCS40-F-P | 40 | 0.5~10 | 0.5~8 | 0.5~8 | 0.5~8 | 169 | 196 | 150 | 110 | 84 | 4-φ18 |
ZCS50-F-P | 50 | 0.5~10 | 0.5~8 | 0.5~8 | 0.5~8 | 200 | 200 | 165 | 125 | 95 | 4-φ18 |
ZCS65-F-P | 65 | 0.5~10 | 0.5~8 | 0.5~8 | 0.5~8 | 260 | 280 | 185 | 145 | 118 | 4-φ18 |
ZCS80-F-P | 80 | 0.5~10 | 0.5~8 | 0.5~8 | 0.5~8 | 280 | 287 | 200 | 160 | 132 | 8-φ18 |
ZCS100-F-P | 100 | 0.5~10 | 0.5~8 | 0.5~8 | 0.5~8 | 352 | 330 | 220 | 180 | 156 | 8-φ18 |
ZCS125-F-P | 125 | 1.5~8 | 1.5~8 | 1.5~8 | 1.5~8 | 400 | 440 | 250 | 210 | 184 | 8-φ18 |
ZCS150-F-P | 150 | 1.5~8 | 1.5~8 | 1.5~8 | 1.5~8 | 480 | 492 | 285 | 240 | 211 | 8-φ22 |
ZCS200-F-P | 200 | 1.5~8 | 1.5~8 | 1.5~8 | 1.5~8 | 600 | 560 | 340 | 295 | 266 | 8-φ22 |
ZCS250-F-P | 250 | 1.5~8 | 1.5~8 | 1.5~8 | 1.5~8 | 730 | 627 | 395 | 350 | 319 | 12-φ22 |
ZCS300-F-P | 300 | 1.5~8 | 1.5~8 | 1.5~8 | 1.5~8 | 850 | 702 | 445 | 400 | 370 | 12-φ22 |
ZBS | -15 | -K | -1440 | |||||||
>1.嘉德型号 | >2.公称通径 | >3.功能选型 | >4.线圈选型 | |||||||
-16 | -P4 | -G1/4 | -W1 | -NBR | ||||||
>5.公称压力 | >6.阀体材质 | >7.连接方式 | >8.温度选型 | >9.密封选型 |
1代号 | 系列型号 | 2代号 | 公称通径 | 3代号 | 功能选型 | ||||||
ZBS | 不锈钢电磁阀 | 15 | 15mm | K | 常开型 | ||||||
ZCT | 膜片电磁阀 | 20 | 20mm | B | 隔爆型 | ||||||
ZCA | 精品膜片电磁阀 | 25 | 25mm | E | 浇封型 | ||||||
ZQDF | 超长寿命活塞电磁阀 | ...... | ...... | X | 信号反馈 | ||||||
...... | ...... | S | 手动装置 | ||||||||
4代号 |
线圈 选型 |
代号 |
线圈 选型 |
代号 |
线圈 选型 |
5代号 | 公称压力 | 6代号 | 阀体材质 | ||
J1 | 1230 | J10 | 2284 | J19 | 16 | 16bar | T | 铜 | |||
J2 | 1240 | J11 | ...... | J20 | 40 | 40bar | P4 | 不锈钢304 | |||
J3 | 1440 | J12 | J21 | 64 | 64bar | P6 | 不锈钢306 | ||||
J4 | 1552 | J13 | J22 | 100 | 100bar | P6L | 不锈钢306L | ||||
J5 | 1638 | J14 | J23 | ...... | C | 铸钢WCB | |||||
J6 | 1652 | J15 | 其他特殊材质请咨询 | ||||||||
J7 | 1642 | J16 | |||||||||
J8 | 1871 | J17 | |||||||||
J9 | 2061 | J18 | |||||||||
7代号 | 连接方式 | 8代号 | 温度选型 | 9代号 | 密封选型 | ||||||
G1/4 | G1/4内螺纹 | W1 | -20℃~80℃ | NBR | 丁晴橡胶 | ||||||
P1/2 | NPT内螺纹 | W2 | -20℃~130℃ | FKM | 氟橡胶 | ||||||
F | 法兰连接 | W3 | -20℃~220℃ | PTFE | 聚四氟乙烯 | ||||||
...... | ...... | W4 | -20℃~250℃ | PEK | 超强聚四氟乙烯 | ||||||
32 | 32mm | W5 | 250℃~450℃ | H | 金属硬密封 | ||||||
40 | 40mm | W6 | -196℃~60℃ | 其他特殊材质请咨询 | |||||||
50 | 50mm | ...... | ...... | ||||||||
...... | ...... | ||||||||||
