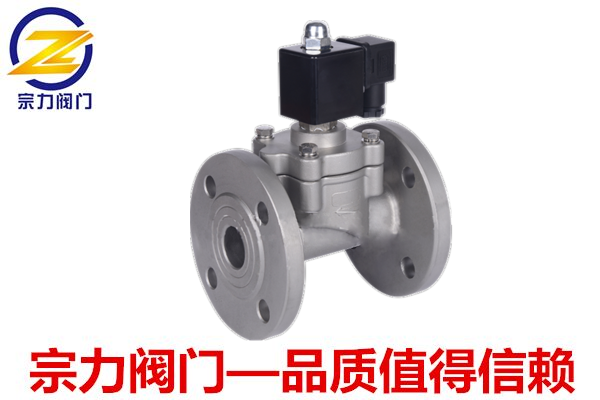

ZCF法兰活塞式电磁阀

简要描述：ZCF法兰活塞式电磁阀阀体箭头标注方向必须与介质流向一致，如有双向流动，请选购本公司电动阀或气动阀。

产品咨询联系我们

产品分类

相关新闻

详细介绍

一、ZCF法兰活塞式电磁阀技术参数：

ZCF法兰活塞式电磁阀技术参数
公称通径	DN15~600mm
连接方式	法兰
工作原理	先导活塞式
阀体材质	铸钢、不锈钢
密封材质	丁晴橡胶NBR.氟像胶FKM. 聚四氟乙烯PTFE. 其他材质请咨询
适用介质	蒸汽、液体、气体、油品等
介质温度	W1：-20℃~80℃ W3：-20℃~220℃ W4：-20℃~250℃
环境温度	标准：-20~60℃
安装方式	水平安装线圈垂直向上（其他方式请咨询）
防护等级	通用型IP54，防爆型IP54
备注：特殊工况要求亦可根据客户实际情况设计制造。

ZCF法兰活塞式电磁阀选型说明
阀体箭头标注方向必须与介质流向一致，如有双向流动，请选购本公司电动阀或气动阀。
流体中含有杂质颗粒，应视颗粒大小在阀前安装过滤器（滤网≥80目）
直流（DC）电源线长度不宜过长，以免线圈功率损耗，产生压降影响正常工作。
请您在设计控制方案中优先选择常闭型
如需防爆电磁阀、持续长时间通电及特制电压的要求请先咨询后选择型号。

二、ZCF法兰活塞式电磁阀安装尺寸：

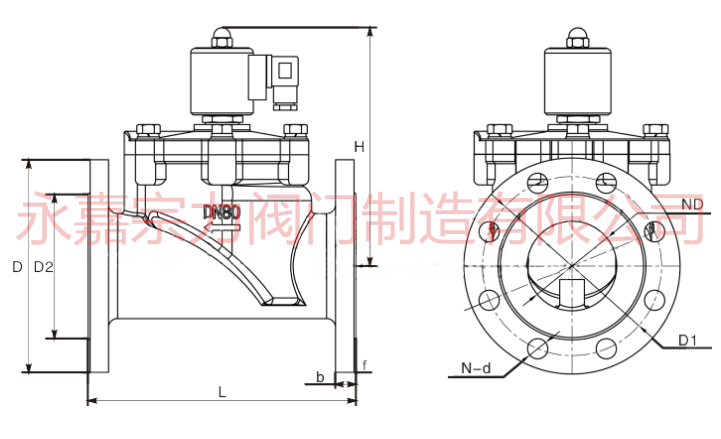

ZCF法兰活塞式电磁阀产品外形尺寸
型号规格	通径 [mm]	压力范围[bar]		法兰尺寸
型号规格	通径 [mm]	AC	DC	L	H	D	D1	D2	b	f	N-d
ZCF15	15	0.5~16	0.5~16	100	140	95	65	46	12	2	4-φ14
ZCF20	20	0.5~16	0.5~16	110	145	105	75	56	14	2	4-φ14
ZCF25	25	0.5~16	0.5~16	125	155	115	85	65	14	2	4-φ14
ZCF32	32	0.5~16	0.5~16	140	160	135	100	76	16	2	4-φ18
ZCF40	40	0.5~16	0.5~16	150	170	145	110	84	16	2	4-φ18
ZCF50	50	0.5~16	0.5~16	164	175	160	125	90	17	3	4-φ18
ZCF65	65	0.5~16	0.5~16	200	240	180	145	110	20	3	4-φ18
ZCF80	80	0.5~16	0.5~16	240	260	190	160	130	22	3	8-φ18
ZCF100	100	0.5~16	0.5~16	280	295	215	180	150	24	3	8-φ18
ZCF150	150	1~16	1~16	480	350	280	240	210	26	3	8-φ23
ZCF200	200	1~16	1~16	600	350	335	295	265	26	3	12-φ23
备注：以上技术参数和安装尺寸为标准提供,其他等级压力或特殊要求以订货时的约定和实物为准。

三、ZCF法兰活塞式电磁阀型号说明：

型号编制说明
