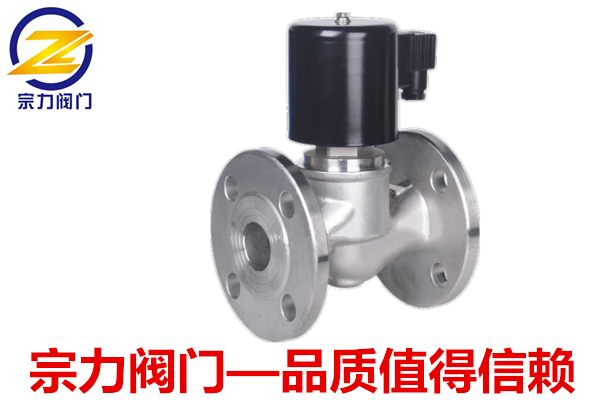

ZBSF法兰不锈钢活塞式电磁阀

简要描述:ZBSF法兰不锈钢活塞式电磁阀DN32~50完全打开或关闭,至少需要0.05Mpa压差,接线盒电缆插座,接线方式详见68页图三所示,防护等级IP65

  • 产品型号:ZBSF法兰不锈钢活塞式电磁阀
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:10418

相关新闻

Related Articles

详细介绍

 一、ZBSF法兰不锈钢活塞式电磁阀技术参数



操作方法
常闭
通电打开、断电关闭
常开
通电关闭、断电打开(型号后加“K”表示)
参数↓型号→
ZBSF-1·ZBSF-2
介质温度
1型:≤60℃·2型:≤220℃
使用介质
1型
水、柴油、汽油、煤油、空气、真空、煤气等常温液体或气体
2型
蒸汽、热水、热油、热空气等高温液体或气体
通径(mm)
15
20
25
32
40
50
连接尺寸(G)
1/2
3/4
1
1-1/4
1-1/2
2
压力(Mpa)
0~1.6
功率
 AC:40W、DC:45W
电压偏差
 允许波动±10%
 材   料
阀体
不锈钢
密封
丁晴像胶NBR·氟像胶FKM·聚四氟乙烯PTFE
环境温度
-20~60℃
连接方式
法兰
电气连接
接线盒电缆插座,接线方式详见68页图三所示,防护等级IP65
使用电压
AC220V  50Hz/60Hz、DC:24V·其余根据要求
特殊选配
BZBSF防爆电磁阀
ZBSF-X信号反馈
ZBSF-S手动功能
防爆等级: dIIBT4、dIICT5(含氢气)
反馈电磁阀启闭状态及介质流动情况的开关信号
手动开启、关闭节省旁通
安装提示
优先采用线圈竖直向上,亦可根据需要安装
备注
DN32~50完全打开或关闭,至少需要0.05Mpa压差

  二、ZBSF法兰不锈钢活塞式电磁阀产品特点

  ·分布直动膜片式

  ·空军、海军配套产品

  ·活塞结构、经久耐磨

  ·动作响应迅速,高频率

  ·工作压力范围广:-0.1Mpa、1.6Mpa、2.5Mpa、4.0Mpa

  ·德国工艺,出口系列,品质可靠

  三、ZBSF法兰不锈钢活塞式电磁阀安装尺寸(mm)



通径DN
L
H
D
D1
n-d
15
115
200
95
65
4-φ14
20
115
210
105
75
4-φ14
25
126
210
115
85
4-φ14
32
150
225
140
100
4-φ18
40
160
250
150
110
4-φ18
50
190
270
158
125
4-φ18

  四、ZBSF法兰不锈钢活塞式电磁阀产品用途

  液体电磁阀应用于医疗器械、干燥设备、清洗设备、真空设备、电镀涂装、蒸馏机、滤油机、加湿器、食品机械、石油化工等行业。

  说 明:介质含有杂质,阀前必须装过滤器(滤网≥80目/cm2);且无疑固或晶体现象。

  型号表示:BZBSF-1K,B:防爆;-1;≤90℃;-K:常开;-X:信号;-S:手动。
