Related Articles详细介绍

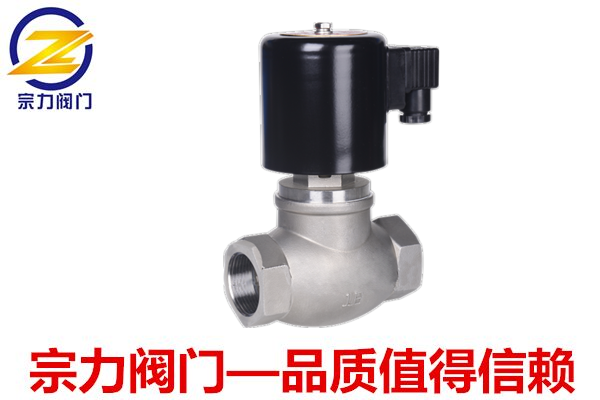

ZQDF超长寿命活塞电磁阀技术参数 | |||
公称通径 | DN15~50mm | ||
连接方式 | 内螺纹 | ||
工作原理 | 分步直动式/分步先导式 | ||
阀体材质 | 不锈钢 | ||
密封材质 | 丁晴橡胶NBR.氟像胶FKM. 聚四氟乙烯PTFE. 其他材质请咨询 | ||
适用介质 | 蒸汽、液体、气体、油品及真空等 | ||
介质温度 | W1:-20℃~80℃ W2:-20℃~130℃ W3:-20℃~220℃ | ||
环境温度 | 标准:-20~60℃ | ||
安装方式 | 水平安装 线圈垂直向上(其他方式请咨询) | ||
防护等级 | 铁壳型:IP54 防爆型:IP54 | ||
备注:特殊工况要求亦可根据客户实际情况设计制造。 |
ZQDF超长寿命活塞电磁阀选型说明 | ||
阀体箭头标注方向必须与介质流向一致,如有双向流动,请选购本公司电动阀或气动阀。 | ||
流体中含有杂质颗粒,应视颗粒大小在阀前安装过滤器(滤网≥80目) | ||
直流(DC)电源线长度不宜过长,以免线圈功率损耗,产生压降影响正常工作。 | ||
请您在设计控制方案中优先选择常闭型 | ||
如需防爆电磁阀、真空电磁阀、持续长时间通电及特制电压的要求请先咨询后选择型号。 |
ZQDF超长寿命活塞电磁阀电源参数 | ||||||
电源电压 | AC:220V | 110V | 50/60HZ | DC:24V 12V | ||
功率 | J10 | AC64VA | DC30W | |||
电压偏差 | ±10% | |||||
电气连接 | 普通型:标准接线盒 | |||||
防爆型:标配G1/2"内螺纹,内置接线盒 |
ZQDF超长寿命活塞电磁阀产品功能选型 | ||||
符号 | 功能名称 | 功能内容 | ||
B | 防爆型 | 防爆等级dⅡBT4 | ||
略 | 常闭 | 通电阀开、断电阀关 | ||
K | 常开 | 通电阀关、断电阀开 | ||
S | 手动装置 | 可手动开关阀 | ||
X | 无源触点,反馈阀门启闭状态及介质流动情况的点信号 | |||
M | 配置节能模块 | 降低线圈温升和功耗,延长线圈寿命 |

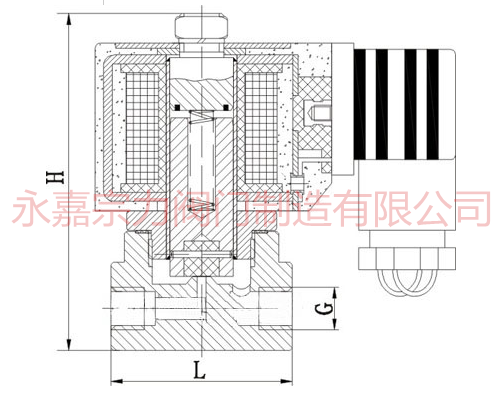

ZQDF超长寿命活塞电磁阀产品外形尺寸 | ||||||||
型号 规格 |
通径 [mm] |
接管螺纹 [G] |
分步直动式 | 分步先导式 | L | H | ||
AC | DC | AC | DC | |||||
ZQDF15 | 15 | 1/2 | 0~5 | 0~3 | 0.5~16 | 0.5~16 | 60 | 120 |
ZQDF20 | 20 | 3/4 | 0~16 | 0~16 | - | - | 93 | 178 |
ZQDF25 | 25 | 1 | 0~16 | 0~16 | - | - | 108 | 183 |
ZQDF32 | 32 | 1-1/4 | 0~15 | 0~12 | - | - | 120 | 193 |
ZQDF40 | 40 | 1-1/2 | 0~10 | 0~8 | 0.5~16 | 0.5~16 | 140 | 208 |
ZQDF50 | 50 | 2 | 0~6 | 0~4 | 0.5~16 | 0.5~16 | 160 | 225 |
备注:以上技术参数和安装尺寸为标准提供,其他等级压力或特殊要求以订货时的约定和实物为准。 |
ZBS | -15 | -K | -1440 | |||||||
>1.巨良型号 | >2.公称通径 | >3.功能选型 | >4.线圈选型 | |||||||
-16 | -P4 | -G1/4 | -W1 | -NBR | ||||||
>5.公称压力 | >6.阀体材质 | >7.连接方式 | >8.温度选型 | >9.密封选型 |
1代号 | 系列型号 | 2代号 | 公称通径 | 3代号 | 功能选型 | ||||||
ZBS | 出口系列高端不锈钢电磁阀 | 15 | 15mm | K | 常开型 | ||||||
ZCT | 出口系列高端膜片电磁阀 | 20 | 20mm | B | 隔爆型 | ||||||
ZCA | 出口系列精品膜片电磁阀 | 25 | 25mm | E | 浇封型 | ||||||
ZQDF | 超长寿命活塞电磁阀 | ...... | ...... | X | 信号反馈 | ||||||
...... | ...... | S | 手动装置 | ||||||||
4代号 |
线圈 选型 |
代号 |
线圈 选型 |
代号 |
线圈 选型 |
5代号 | 公称压力 | 6代号 | 阀体材质 | ||
J1 | 1230 | J10 | 2284 | J19 | 16 | 16bar | T | 铜 | |||
J2 | 1240 | J11 | ...... | J20 | 40 | 40bar | P4 | 不锈钢304 | |||
J3 | 1440 | J12 | J21 | 64 | 64bar | P6 | 不锈钢306 | ||||
J4 | 1552 | J13 | J22 | 100 | 100bar | P6L | 不锈钢306L | ||||
J5 | 1638 | J14 | J23 | ...... | C | 铸钢WCB | |||||
J6 | 1652 | J15 | 其他特殊材质请咨询 | ||||||||
J7 | 1642 | J16 | |||||||||
J8 | 1871 | J17 | |||||||||
J9 | 2061 | J18 | |||||||||
7代号 | 连接方式 | 8代号 | 温度选型 | 9代号 | 密封选型 | ||||||
G1/4 | G1/4内螺纹 | W1 | -20℃~80℃ | NBR | 丁晴橡胶 | ||||||
P1/2 | NPT内螺纹 | W2 | -20℃~130℃ | FKM | 氟橡胶 | ||||||
F | 法兰连接 | W3 | -20℃~220℃ | PTFE | 聚四氟乙烯 | ||||||
...... | ...... | W4 | -20℃~250℃ | PEK | 超强聚四氟乙烯 | ||||||
32 | 32mm | W5 | 250℃~450℃ | H | 金属硬密封 | ||||||
40 | 40mm | W6 | -196℃~60℃ | 其他特殊材质请咨询 | |||||||
50 | 50mm | ...... | ...... | ||||||||
...... | ...... | ||||||||||
