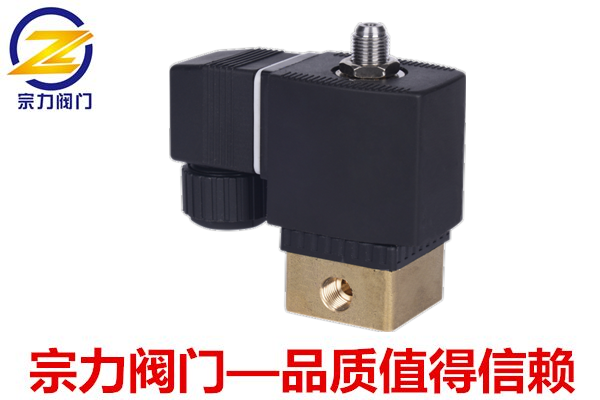

ZCD微型黄铜电磁阀

简要描述：ZCD微型黄铜电磁阀直流（DC）电源线长度不宜过长，以免线圈功率损耗，产生压降影响正常工作。阀体箭头标注方向必须与介质流向一致，如有双向流动，请选购本公司电动阀或气动阀。

产品分类

相关新闻

详细介绍

ZCD微型黄铜电磁阀选型说明
阀体箭头标注方向必须与介质流向一致，如有双向流动，请选购本公司电动阀或气动阀。
流体中含有杂质颗粒，应视颗粒大小在阀前安装过滤器（滤网≥80目）
直流（DC）电源线长度不宜过长，以免线圈功率损耗，产生压降影响正常工作。
请您在设计控制方案中优先选择常闭型
如需防爆电磁阀、真空电磁阀、持续长时间通电及特制电压的要求请先咨询后选择型号。

ZCD微型黄铜电磁阀产品外形尺寸
型号规格	通径 [mm]	接管螺纹 [G]	J6压力范围[bar]		J8压力范围[bar]		B型
型号规格	通径 [mm]	接管螺纹 [G]	AC	DC	AC	DC	AC	DC
ZCD01	01	1/8	0~40	0~40	0~40	0~40	-	-
ZCD02	02	1/8	0~25	0~25	0~25	0~25	-	-
ZCD03	03	1/4	0~10	0~10	0~16	0~16	-	-
ZCD05	05	1/4	0~6	0~3	0~12	0~10	-	-
ZCD08	08	3/8	-	-	0~1.5	0~1.5	-	-
ZCD10	10	G3/8~G1/2	-	-	0~1	0~1	-	-
ZCD15	15	3/4	-	-	-	-	0~2	0~1.5
ZCD20	20	1	-	-	-	-	0~1.5	0~1
备注：以上技术参数和安装尺寸为标准提供,其他等级压力或特殊要求以订货时的约定和实物为准。

ZCD微型黄铜电磁阀产品外形尺寸
型号规格	通径 [mm]	接管螺纹 [G]	L	H	安装孔尺寸
ZCD01	01	1/8	32	67	4-M4
ZCD02	02	1/8	46	69	4-M4
ZCD03	03	1/4	46	69	4-M4
ZCD05	05	1/4	46	69	4-M4
ZCD08	08	3/8	50	87	2-M5
ZCD10	10	G3/8~G1/2	53	87	2-M5
ZCD15	15	3/4	61	103	-
ZCD20	20	1	83	153	-
备注：以上技术参数和安装尺寸为标准提供,其他等级压力或特殊要求以订货时的约定和实物为准。

型号编制说明

上欧阀门售后服务承诺

对于贵公司在上欧阀门订购阀门产品，我厂在售后服务方面作如下承诺：

一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
五、在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；

当接到用户反应质量问题的信函或电话后，上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站http://www.cnzlfm.com/
