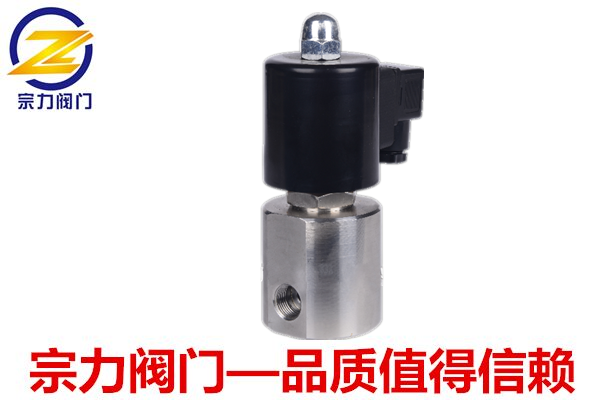

ZCG超高压电磁阀

简要描述:阀体箭头标注方向必须与介质流向一致,如有双向流动,请选购本公司电动阀或气动阀。

  • 产品型号:ZCG超高压电磁阀
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3412

相关新闻

Related Articles

详细介绍

ZCG超高压电磁阀技术参数
公称通径 DN1~50mm
连接方式 内螺纹
工作原理 先导活塞式
阀体材质 不锈钢
密封材质 丁晴橡胶NBR.氟像胶FKM. 聚四氟乙烯PTFE. 其他材质请咨询
适用介质 液体、气体、油品等(无颗粒杂质)
介质温度 W1 -20℃~80℃ W3 -20℃~220℃ W4 -20℃~250℃
环境温度 标准:-20~60℃
安装方式 水平安装 线圈垂直向上(其他方式请咨询)
防护等级 通用型IP54,防爆型IP54
    备注:特殊工况要求亦可根据客户实际情况设计制造。

ZCG超高压电磁阀选型说明
    阀体箭头标注方向必须与介质流向一致,如有双向流动,请选购本公司电动阀或气动阀。
    流体中含有杂质颗粒,应视颗粒大小在阀前安装过滤器(滤网≥80目)
    直流(DC)电源线长度不宜过长,以免线圈功率损耗,产生压降影响正常工作。
    请您在设计控制方案中优先选择常闭型
    如需防爆电磁阀、持续长时间通电及特制电压的要求请先咨询后选择型号。

ZCG超高压电磁阀电源参数
电源电压 AC:220V 110V 50/60HZ DC:24V 12V
额定 J11 AC24VA DC12W
功率 J12 AC24VA DC58W
电压偏差 ±10%
电气连接 普通型:标准接线盒
防爆型:标配M14x1.5内螺纹,G1/2内螺纹,内置接线盒

ZCG超高压电磁阀产品功能选型
符号 功能名称 功能内容
B 防爆型 防爆等级dⅡBT4
常闭 通电阀开、断电阀关
K 常开 通电阀关、断电阀开

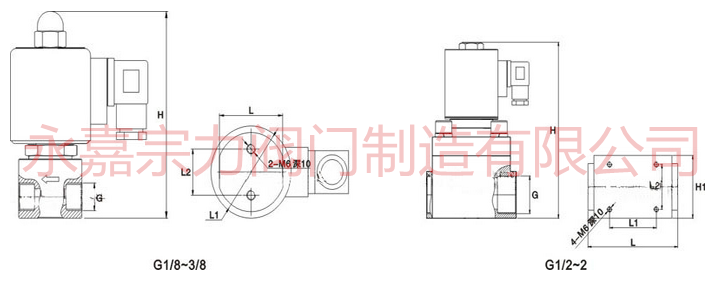

ZCG超高压电磁阀产品规格参数和外形尺寸
型号
规格
通径
[mm]
接管螺纹
[G]
压力范围[bar] 外形尺寸
AC DC L H L1 L2 H1
ZCG01 01 1/8~1/4 0~100 0~100 44 165 - - -
ZCG03 03 0~100 0~100 53 165 - - -
ZCG05 05 0~100 0~100 53 165 - - -
ZCG06 06 0~100 0~100 53 165 - - -
ZCG08 08 3/8 0~100 0~100 53 145 - - -
ZCG10 10 3/8 0~100 0~100 70 145 - - -
ZCG15 15 1/2 0~100 0~100 70 160 50 36 50
ZCG20 20 3/4 0~100 0~100 95 175 50 40 55
ZCG25 25 1 0~100 0~100 110 180 50 40 60
ZCG32 32 1-1/4 0~100 0~100 120 195 60 50 70
ZCG40 40 1-1/2 0~100 0~100 130 210 60 50 80
ZCG50 50 2 0~100 0~100 155 220 90 60 90
   备注:以上技术参数和安装尺寸为标准提供,其他等级压力或特殊要求以订货时的约定和实物为准。
型号编制说明
ZBS   -15   -K   -1440
>1.嘉德型号   >2.公称通径   >3.功能选型   >4.线圈选型

-16   -P4   -G1/4   -W1   -NBR
>5.公称压力   >6.阀体材质   >7.连接方式   >8.温度选型   >9.密封选型

1代号 系列型号   2代号 公称通径   3代号 功能选型
ZBS 不锈钢电磁阀   15 15mm   K 常开型
ZCT 膜片电磁阀   20 20mm   B 隔爆型
ZCA 精品膜片电磁阀   25 25mm   E 浇封型
ZQDF 超长寿命活塞电磁阀 ...... ......   X 信号反馈
...... ......         S 手动装置




4代号 线圈
选型
代号 线圈
选型
代号 线圈
选型
  5代号 公称压力   6代号 阀体材质
J1 1230 J10 2284 J19     16 16bar   T
J2 1240 J11 ...... J20     40 40bar   P4 不锈钢304
J3 1440 J12   J21     64 64bar   P6 不锈钢306
J4 1552 J13   J22     100 100bar   P6L 不锈钢306L
J5 1638 J14   J23     ......     C 铸钢WCB
J6 1652 J15               其他特殊材质请咨询
J7 1642 J16
J8 1871 J17
J9 2061 J18


7代号 连接方式   8代号 温度选型   9代号 密封选型
G1/4 G1/4内螺纹   W1 -20℃~80℃   NBR 丁晴橡胶
P1/2 NPT内螺纹   W2 -20℃~130℃   FKM 氟橡胶
F 法兰连接   W3 -20℃~220℃   PTFE 聚四氟乙烯
...... ......   W4 -20℃~250℃   PEK 超强聚四氟乙烯
32 32mm   W5 250℃~450℃   H 金属硬密封
40 40mm   W6 -196℃~60℃     其他特殊材质请咨询
50 50mm   ...... ......
...... ......
