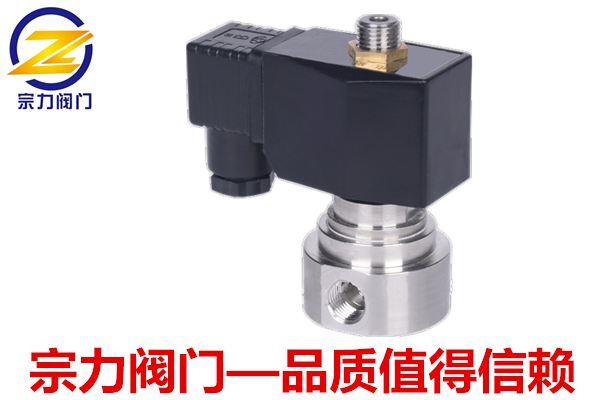

| Z3BS二位三通不锈钢电磁阀技术参数 | |||
| 公称通径 | DN1~10mm | ||
| 连接方式 | 内螺纹、外螺纹 | ||
| 工作原理 | 直动活塞式 | ||
| 阀体材质 | 不锈钢 | ||
| 密封材质 | 丁晴橡胶NBR.氟像胶FKM.其他材质请咨询 | ||
| 适用介质 | 液体、气体（无颗粒杂质） | ||
| 介质温度 | W1 -20℃~80℃ W2 -10℃~130℃ | ||
| 环境温度 | 标准：-20~60℃ | ||
| 安装方式 | 水平安装 线圈垂直向上（其他方式请咨询） | ||
| 防护等级 | 通用型IP54 | ||
 备注：特殊工况要求亦可根据客户实际情况设计制造。 |
|||
| Z3BS二位三通不锈钢电磁阀选型说明 | ||
|
阀体箭头标注方向必须与介质流向一致，如有双向流动，请选购本公司电动阀或气动阀。 |
||
|
流体中含有杂质颗粒，应视颗粒大小在阀前安装过滤器（滤网≥80目） |
||
|
直流（DC）电源线长度不宜过长，以免线圈功率损耗，产生压降影响正常工作。 |
||
|
如需防爆电磁阀、持续长时间通电及特制电压的要求请先咨询后选择型号。 |

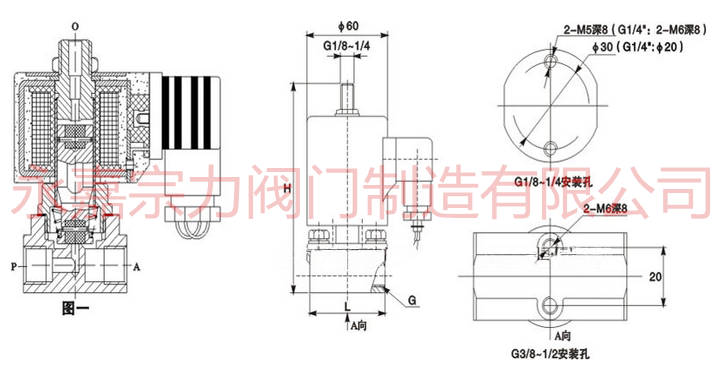

||
| Z3BS二位三通不锈钢电磁阀电源参数 | ||||||
| 电源电压 | AC:220V | 110V | 50/60HZ | DC:24V 12V | ||
| 额定 | J5 | AC18VA | DC11W | |||
| J7 | AC20VA | DC28W | ||||
| 功率 | J8 | AC32VA | DC20W | |||
| 电压偏差 | ±10% | |||||
| 电气连接 | 普通型:标准接线盒 | |||||
| Z3BS二位三通不锈钢电磁阀产品功能选型 | ||||
| 符号 | 功能名称 | 功能内容 | ||
| 略 | 常闭 | 通电阀开、断电阀关 | ||
| K | 常开 | 通电阀关、断电阀开 | ||
| S | 手动装置 | 可手动开关阀 | ||
| Z3BS二位三通不锈钢电磁阀产品外形尺寸 | ||||||
|
型号 规格 |
通径 [mm] |
接管螺纹 [G] |
压力范围[bar] | 外形尺寸 | ||
| AC | DC | L | H | |||
| Z3BS01 | 01 | 1/8 | 0~10 | 0~10 | 40 | 135 |
| Z3BS03 | 03 | 1/8 | 0~10 | 0~10 | 40 | 135 |
| Z3BS04 | 04 | 1/4 | 0~8 | 0~8 | 50 | 135 |
| Z3BS06 | 06 | 1/4 | 0~4 | 0~4 | 50 | 135 |
| Z3BS08 | 08 | 3/8 | 0~2 | 0~2 | 60 | 135 |
| Z3BS10 | 10 | 1/2 | 0~1 | 0~1 | 60 | 135 |
|
备注：以上技术参数和安装尺寸为标准提供,其他等级压力或特殊要求以订货时的约定和实物为准。 |
||||||
| ZBS | -15 | -K | -1440 | |||||||
| >1.嘉德型号 | >2.公称通径 | >3.功能选型 | >4.线圈选型 | |||||||
| -16 | -P4 | -G1/4 | -W1 | -NBR | ||||||
| >5.公称压力 | >6.阀体材质 | >7.连接方式 | >8.温度选型 | >9.密封选型 |
| 1代号 | 系列型号 | 2代号 | 公称通径 | 3代号 | 功能选型 | ||||||
| ZBS | 不锈钢电磁阀 | 15 | 15mm | K | 常开型 | ||||||
| ZCT | 膜片电磁阀 | 20 | 20mm | B | 隔爆型 | ||||||
| ZCA | 精品膜片电磁阀 | 25 | 25mm | E | 浇封型 | ||||||
| ZQDF | 超长寿命活塞电磁阀 | ...... | ...... | X | 信号反馈 | ||||||
| ...... | ...... | S | 手动装置 | ||||||||
| 4代号 |
线圈 选型 |
代号 |
线圈 选型 |
代号 |
线圈 选型 |
5代号 | 公称压力 | 6代号 | 阀体材质 | ||
| J1 | 1230 | J10 | 2284 | J19 | 16 | 16bar | T | 铜 | |||
| J2 | 1240 | J11 | ...... | J20 | 40 | 40bar | P4 | 不锈钢304 | |||
| J3 | 1440 | J12 | J21 | 64 | 64bar | P6 | 不锈钢306 | ||||
| J4 | 1552 | J13 | J22 | 100 | 100bar | P6L | 不锈钢306L | ||||
| J5 | 1638 | J14 | J23 | ...... | C | 铸钢WCB | |||||
| J6 | 1652 | J15 | 其他特殊材质请咨询 | ||||||||
| J7 | 1642 | J16 | |||||||||
| J8 | 1871 | J17 | |||||||||
| J9 | 2061 | J18 | |||||||||
| 7代号 | 连接方式 | 8代号 | 温度选型 | 9代号 | 密封选型 | ||||||
| G1/4 | G1/4内螺纹 | W1 | -20℃~80℃ | NBR | 丁晴橡胶 | ||||||
| P1/2 | NPT内螺纹 | W2 | -20℃~130℃ | FKM | 氟橡胶 | ||||||
| F | 法兰连接 | W3 | -20℃~220℃ | PTFE | 聚四氟乙烯 | ||||||
| ...... | ...... | W4 | -20℃~250℃ | PEK | 超强聚四氟乙烯 | ||||||
| 32 | 32mm | W5 | 250℃~450℃ | H | 金属硬密封 | ||||||
| 40 | 40mm | W6 | -196℃~60℃ | 其他特殊材质请咨询 | |||||||
| 50 | 50mm | ...... | ...... | ||||||||
| ...... | ...... | ||||||||||
