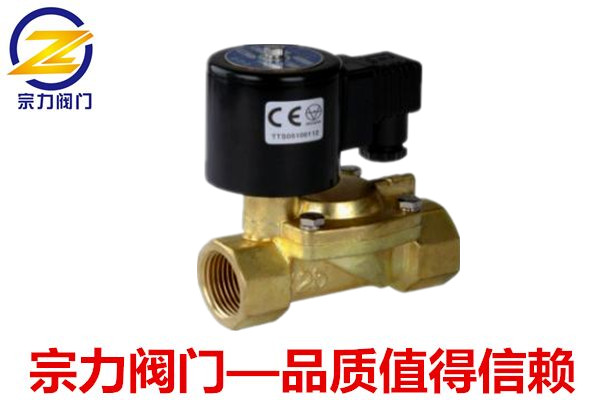

ZCS大通径膜片式电磁阀

简要描述：ZCS大通径膜片式电磁阀应用于楼宇自控、暖通空调、水厂、电厂、水利工程、环保水处理、太阳能设备、除尘吹灰、石油化工等行业。

产品型号：ZCS大通径膜片式电磁阀
产品产地：浙江
更新时间：2023-04-04
访问量：7087

产品咨询联系我们

产品分类

　一、ZCS大通径膜片式电磁阀技术参数

操作式

常闭

通电打开、断电关闭

常开

通电关闭、断电打开（型号后加“-K”表示）

参数↓型号→

ZCS

介质温度

≤60℃·

介质

水、柴油、空气、等常温液体和气体

通径（mm）

100

125

150

200

250

300

350

连接尺寸(G)

1/2

3/4

1-1/4

1-1/2

压力（Mpa）

0.03~0.8

0.1~0.8

0.15~0.8

功率

AC：15W、DC：20W

AC:20W、DC:30W

电压偏差

允许波动±10%

材料

阀体

黄铜、铸钢

密封

丁晴橡胶NBR

环境温度

-20~60℃

连接方式

内螺纹·法兰

电气连接

接线盒电缆插座，防护等级IP65

使用电压

AC220V 50Hz/60Hz、DC:24V·其余根据要求

特殊选配

BZCZP防爆电磁阀

ZCZP-X手动功能

用于易燃易爆场合，防爆等级：dIIBT4

法兰连接

安装提示

优先采用线圈竖直向上，亦可根据需要安装

备注

DN200~300完全打开或关闭，至少需要0.1Mpa的压差

　　二、ZCS大通径膜片式电磁阀产品特点

　　·先导活塞式

　　·膜片结构，密封性好

　　·介质洁净要求较低

　　·通用性强，价格实惠

　　·二十多年实际应用，品质可靠

　　三、ZCS大通径膜片式电磁阀安装尺寸(mm)

通径DN	内螺纹连接			法兰连接
	内螺纹	外形尺寸		外形尺寸		法兰尺寸
	G	L	H	L	H	D	D1	D2	n-d	b	f
15	1/2	80	105
20	3/4	87	112
25	1	108	124
32	1-1/4	130	141
40	1-1/2	145	149	165	196	150	110	84	4-φ18	18	3
50	2	177	164	195	200	165	125	99	4-φ18	20	3
65				256	280	185	145	118	4-φ18	20	3
80				277	287	200	160	132	8φ18	22	3
100				350	330	220	180	156	8φ18	24	3
125				400	315	250	210	184	8φ18	26	3
150				480	350	285	240	211	8φ22	26	3
200				600	390	340	295	266	8φ22	26	3
250				730	430	395	350	319	12φ22	28	3
300				850	480	445	400	370	12φ22	28	4
350				980	605	505	460	429	16φ23	30	4

　　四、ZCS大通径膜片式电磁阀产品用途

　　液体电磁阀应用于楼宇自控、暖通空调、水厂、电厂、水利工程、环保水处理、太阳能设备、除尘吹灰、石油化工等行业。

　　说明：介质含有杂质，阀前必须装过滤器(滤网≥80目/cm2);且无疑固或晶体现象。

　　型号表示：BZCS-K-F，B：防爆;-K：常开;-F：法兰连接，内螺纹省略。
