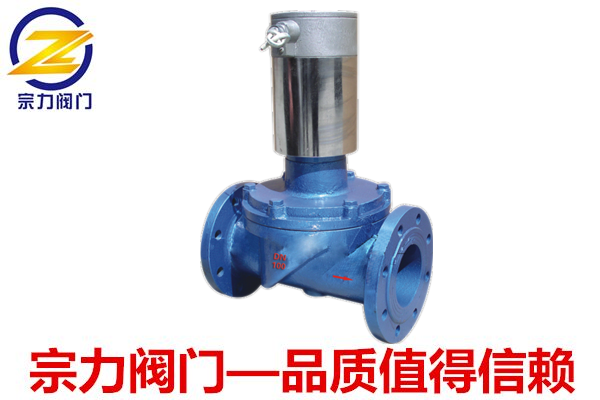

ZCM大通径燃气电磁阀

简要描述：ZCM大通径燃气电磁阀直流（DC）电源线长度不宜过长，以免线圈功率损耗，产生压降影响正常工作。

产品分类

相关新闻

详细介绍

ZCM大通径燃气电磁阀选型说明
阀体箭头标注方向必须与介质流向一致，如有双向流动，请选购本公司电动阀或气动阀。
流体中含有杂质颗粒，应视颗粒大小在阀前安装过滤器（滤网≥80目）
直流（DC）电源线长度不宜过长，以免线圈功率损耗，产生压降影响正常工作。
请您在设计控制方案中优先选择常闭型
如需防爆电磁阀、持续长时间通电及特制电压的要求请先咨询后选择型号。

ZCM大通径燃气电磁阀产品外形尺寸
型号规格	通径 [mm]	接管螺纹 [G]	螺纹外形尺寸		法兰外形尺寸
型号规格	通径 [mm]	接管螺纹 [G]	L	H	L	H	D	D1	D2	N-d	b	f
ZCM15	15	1/2	68	117	106	141	95	65	46	4-φ14	14	3
ZCM20	20	3/4	73	123	106	143	105	75	56	4-φ14	16	3
ZCM25	25	1	100	135	135	166	115	85	65	4-φ14	16	3
ZCM32	32	1-1/4	110	170	142	205	145	100	76	4-φ18	18	3
ZCM40	40	1-1/2	121	172	149	218	150	110	84	4-φ18	18	3
ZCM50	50	2	155	209	184	228	165	125	99	4-φ18	20	3
ZCM65	65				290	390	185	145	118	4-φ18	20	3
ZCM80	80				310	401	200	160	132	8-φ18	22	3
ZCM100	100				350	408	220	180	156	8-φ18	24	3
ZCM125	125				400	424	250	210	184	8-φ18	26	3
ZCM150	150				480	515	285	240	211	8-φ22	26	3
ZCM200	200				600	540	340	395	266	8-φ22	26	3
ZCM250	250				730	573	395	350	319	12-φ22	28	3
ZCM300	300				850	608	445	400	370	12-φ22	28	4
ZCM350	350				980	700	505	460	429	16-φ22	30	4
备注：以上技术参数和安装尺寸为标准提供,其他等级压力或特殊要求以订货时的约定和实物为准。

型号编制说明
