ZDLP电动单座调节阀

简要描述:ZDLP电动单座调节阀,配用3601L系列电子式直行程电动执行机构.具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点.广泛 应用于精确控制气体

  • 产品型号:ZDLP电动单座调节阀
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:4124

详细介绍

简介:

  ZDLP电动单座调节阀,配用3601L系列电子式直行程电动执行机构.具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点.广泛 应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值.特别适用于压差较大,允许泄漏量也较大且不是很清洁的介质场合。

    本系列产品有标准型、波纹管密封型、夹套保温型等多种品种.产品公称压力等级有PN164064;公称通径范围DN25~400.适用流体温度有 -250℃~+560℃范围内多种档次.泄漏量标准为级或.流量特性为线性或等百分比.多种多样的品种规格可供选择。

主要零件材料:

阀体、阀盖:HT200ZG230~450ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊
填   料:聚四氟乙烯、柔性石墨、不锈钢波纹管
垫   片:橡胶石棉板、1cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆:2Cr131Cr18Ni9Ti
衬   套:2Cr13


主要技术参数:

公称通径mm

20

25

32

40

50

65

80

100

125

150

200

250

300

400

阀座通径mm

20

26

32

40

50

66

80

100

125

150

200

250

300



额定流量系数kv


6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

2700

公称压力(MPa)

0.6,1.6, 2.5, 4.0, 6.4

行程(mm)

10

16

25

40

60

100

流量特性

直线,等百分比,快开

工作温度℃

-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃

法兰尺寸

符合JB78-59、JB79-59标准,可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产

阀体材质

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀芯材质

1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti

阀体型式

直通双座铸造球型阀

上阀盖型式

普通式(常温),热片式(中温),长颈式(低温)

阀体允许压差

≤公称压力

4.0

3.4



配用电动执行机构型号

PSL

PSL-201

PSL-202

PSL-204

PSL-208

PSL-312

PSL325

361L

361LSA-08

361LSA-20

361LSB-30

361LSB-50

361LSC-65

361LSC-99

防爆型

361LXA-20

361LXB-30

361LXB-50

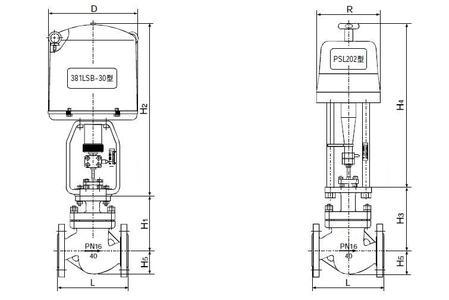

结构图:
