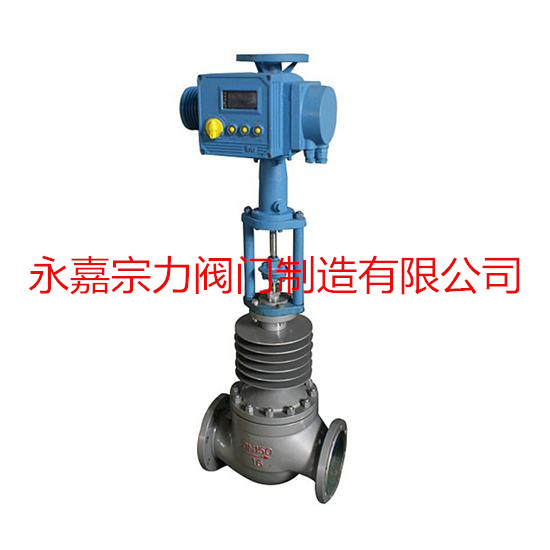

ZDLM高温套筒电动调节阀

简要描述:ZDLM高温套筒电动调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构,接受0~10或4~20mA.DC信号驱动阀门启闭。

  • 产品型号:ZDLM高温套筒电动调节阀
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3955

详细介绍

简述:

  ZDLM高温套筒电动调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构,接受010420mA.DC信号驱动阀门启闭。其中电动 高温套筒调节阀用于将两种流体混合成第三种流体,或不同温度的同种流体,混合成同一温度流体。三通分流阀将一种流体分成两路流体。

    电动高温套筒调节阀口径由25mm200mm,公称压力有1.01.64.06.4MPa,温度范围-60℃450℃,控制信号为010420mA.DC。配用不同的执行机构可分为普通型和电子型两种。



公称通径 DN(mm)

25

32

40

50

65

80

100

125

150

200

额定流量系数 KV

合流

8.5

13

21

34

53

85

135

210

340

535

分流
















85

135

210

340

535

额定行程 (mm)

16

25

40

60




流量特性

直线抛物线




工作温度 (℃)

普通型:铸铁: -20~200、铸钢:-40~250、铸不锈钢:-60~250散热型:铸钢: -40~450、铸不锈钢:-60~450




介质温度 (℃)

200以下(对合流阀而言)




固有可调比 R

30




公称压力 PN(MPa)

1.0 1.6 4.0 6.4




允许泄漏量

硬密封:Ⅳ级软密封:VI级




作用方式

电开、电关




信号范围 (mA.DC)

0~10 4~20




电源电压

220V、50H Z 380V、50H Z 24V、AC/DC




环境温度 (℃)

伺服放大器: 5~45 执行机构:-10~55




全行程时间S

普通型

12.5

20

32

48




电子型

30

30

48

60




消耗功率(W)

普通型

28

35




电子型

, 6

15

25

40

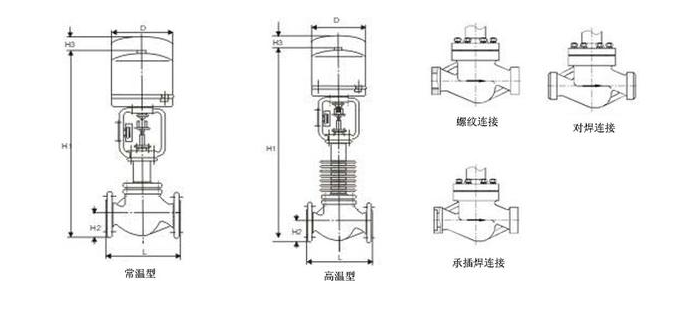

它的相关结构图:

订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
10.其它特殊要求



上欧阀门售后服务承诺


对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:


一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站http://www.cnzlfm.com/
