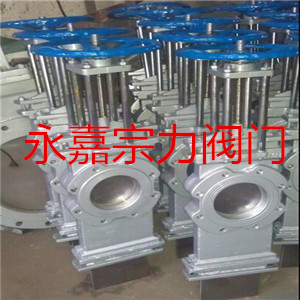

SCZL73链轮传动插板阀

简要描述:SCZL73链轮传动插板阀,SCZL73链轮穿透式插板阀,手动穿透式插板阀SCZ573型伞齿轮插板阀驱动装置可采用电动、气动、手动、伞齿轮转动等装置。汽动装置可安装空气过滤器、电磁阀、感应器,如安装以上驱动装置,气动装置应在合同中注明。

  • 产品型号:SCZL73链轮传动插板阀
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:11438

详细介绍

SCZ573型伞齿轮插板阀驱动装置可采用电动、气动、手动、伞齿轮转动等装置。汽动装置可安装空气过滤器、电磁阀、感应器,如安装以上驱动装置,气动装置应在合同中注明。

SCZ573型伞齿轮插板阀壳体试验和密封试验:
1、插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。
2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定。
3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm3/s计算,没有密封性能要求的不做此项试验。
4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。
5、插板阀清洁度要求按JB/T7748的规定。
6、静压寿命试验。
7、插板阀静压寿命试验次数按规定,其他技术要按JB/Z 234的规定。

一、SCZL73链轮传动插板阀产品优点

1、双向密封,带两个阀座封圈,此闸板更长且底部伸出阀体,需要两个密封填料装置。

2、闸板形成一个孔状通径,其作用是,闸板开启时,介质能全部流走,没有滞留,闸板关闭时能全部密封。

3、在介质浓度较高条件下,也能保持阀座密封,由于没有滞留区,闸板底部五介质堆积。

4、该产品适用于制糖,化学设备(干燥器、反应器)的装卸和造纸厂的浆料出口处,用于回收混有大量杂质的旧纸张。

二、SCZL73链轮传动插板阀主要零件材料








零件名称

材料

零件名称

材料
阀体
1CF18Ni9Ti CF8M
CF8 CF3M
CF3 WCB
阀杆
Stem
1CF18Ni9Ti
阀座密封圈
橡胶或PTFE
支架
不锈钢
阀体间密封垫片
橡胶或PTFE
填料压盖
不锈钢
阀体
1CF18Ni9Ti CF8M
CF8 CF3M
CF3 WCB
填料
石墨或PTFE
阀体装配螺栓
B7
填料压盖螺栓
B7





注:橡胶牌号取决于介质性质和使用温度。
闸板材质牌号取决于介质性质。





三、SCZL73链轮传动插板阀壳体试验和密封试验:

1、插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。

2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定。

3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm3/s计算,没有密封性能要求的不做此项试验。

4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。

5、插板阀清洁度要求按JB/T7748的规定。

6、静压寿命试验。

7、插板阀静压寿命试验次数按规定,其他技术要按JB/Z 234的规定。








静压寿命实验次数

金属密封
DN≤150mm
1200次
DN≥200-400mm
1000次
Dn≤150mm
800次

非金属密封
Dn≤150mm
1400次
DN≤200-400mm
1200次
Dn≤450mm
1000次





注:1、金属密封指密封副材料是金属-金属

  2、非金属密封指密封副材料是金属-非金属或非金属-非金属。



上欧阀门售后服务承诺

对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站http://www.cnzlfm.com/
