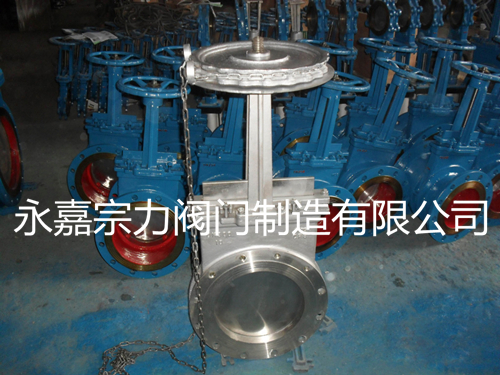

DMZL73链轮式传动带盖刀闸阀(圆形法兰)

简要描述:刀型闸阀具有结构简单紧凑、设计合理、轻型节材、密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-550℃情况下正常工作。

  • 产品型号:DMZL73链轮式传动带盖刀闸阀(圆形法兰)
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3131

详细介绍

刀型闸阀产品特点

    刀型闸阀具有结构简单紧凑、设计合理、轻型节材、密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-550情况下正常工作。
     刀型闸阀:适用于一般石化等食品业,水泥造纸,环保等各类别产业中各项粉粒体及浆类流体.刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。
    刀型闸阀产品特点 :

1、超短结构长度,节省材料,可使管路系统整体重量大大减轻

2、占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性

3闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泻漏

4、上密封填料采用柔性 PTFE ,密封可靠、操作轻便灵活

5、闸板具有闸刀的功能,能有效的闸断介质中各类杂物

安装和使用

1)安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;

2)各连接部位螺栓,要求均匀拧紧;

3)检查填料部位要求压紧,既保证填料的密封性,又要保证插板开启灵活;

4)用户在安装阀门前必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;

5)用户在安装阀门时,必须弥留阀门驱动的必要安装空间;

6)驱动装置的接线须按线路图进行;

7)阀门必须定期保养,不得随意碰撞及挤压,以免影响密封性能.

刀型闸阀技术参数

公称压力:0.6MPa1.0MPa1.6MPa2.5MPa150Lb
公称通径:DN50-1200mm NPS 2"-20"
适用温度:-38-+650(具体温度范围视密封副材质和介质性质而定)
连接法兰:ANSI B16.5GB/T9113JB/T79HGSHJISDINNFBS

主体材料:WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2TiCF8CF8MCF3CF3M
密封型式:硬密封、软密封
泄漏量:硬密封:D级(液体0.1×DN mm3/s)软密封:A级 (零泄漏)
适用介质:糖浆、纸浆、污水、煤浆、灰、渣水混合物等

配套附件:安装法兰



PZL73型链轮式暗板刀形闸阀PZL73型链轮式暗板刀形闸阀DMZL73型链轮式暗板刀形闸阀主要性能规范






公称压力(MPa)
壳体试验(MPa)
密封试验(MPa)
工作温度
适用介质
1.0
1.6
1.5
2.4
1.1
1.8
≤100℃
≤100℃
纸浆、污水、煤浆、灰、渣水混和物



链轮式暗板刀型闸阀链轮式暗板刀闸阀,带盖链轮式暗板渣浆闸阀,链轮式暗板浆液闸阀主要零部件材质





体、盖
闸阀
阀杆
密封面
不锈钢、碳钢、灰铸铁
碳钢、不锈钢
不锈钢
橡胶、四氟、不锈钢、硬质合金




链轮式暗板化工输送闸阀链轮式暗板煤粉闸阀,链轮式暗板泥浆闸阀的构造图及主要外形及连接尺寸(mm)



详细介绍:

DMZL73型链轮对夹式刀形闸阀,链轮刀形闸阀,链轮对夹式刀闸阀,链轮对夹式刀形浆液阀主要性能规范



公称压力(MPa) 壳体试验(MPa) 密封试验(MPa) 工作温度 适用介质
1.0     1.6 1.5    2.4 1.1    1.8 ≤900℃ 纸浆、污水、煤浆、灰、渣水混合物



DMZL73系列链轮刀闸阀,链轮式刀形闸阀,链轮对夹式排渣闸阀,链轮式泥浆闸阀主要零部件材质



体、盖 闸板 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、
不锈钢
不锈钢 橡胶、四氟、不锈钢、硬质合金



DMZL73链轮对夹式刀型闸阀链轮对夹式刀子式闸阀,链轮对夹式刀式闸阀,链轮对夹式刀阀

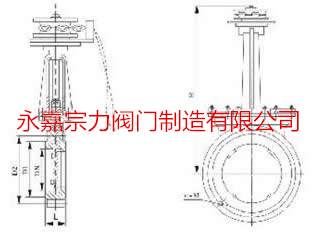

链轮传动对夹式刀型闸阀外型构造图及主要外形及连接尺寸(mm)








MPa
DN
L
D1
D2
H
n-M
MPa
DN
L
D1
D2
H
n-M
0.6
50
43
90
110
325
4-M12
1.0
50
50
100
125
325
4-M16
65
46
110
130
340
4-M12
65
50
120
145
340
4-M16
80
46
125
150
355
4-M16
80
50
135
160
355
4-M16
100
52
145
170
405
8-M16
100
50
155
180
405
8-M16
125
56
175
200
440
8-M16
125
50
185
210
440
8-M16
150
56
200
225
520
8-M16
150
60
210
240
520
8-M20
200
60
255
280
580
8-M16
200
60
265
295
580
8-M20
250
68
310
335
670
12-M16
250
70
320
350
670
12-M20
300
78
362
395
820
12-M20
300
80
368
400
820
12-M20
350
78
412
445
925
12-M20
350
90
428
460
925
16-M20
400
102
462
495
1030
16-M20
400
100
482
515
1030
16-M22
450
114
518
550
1180
16-M20
450
120
532
565
1180
20-M22
500
127
568
600
1290
16-M20
500
130
585
620
1290
20-M22
