概述
ZDLQ、ZDLX系列电子式电动三通调节阀是由3610L列电子式电动执行机构与三通调节机构组成。电动执行机构内有伺服系统,无需另配伺服放大器,有 播入信号及电 源可控制运转,接线简单。调节机构有合流和分流两种作用方式,在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用。常用于热交换器 的两相调节及简单的配比调节。
主要技术参数
公称通径 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
阀座通径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
额定KV |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
公称压力(MPa) |
1.6、2.5、4.0、6.4 |
|||||||||||
行程(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||
配电动执行
机构型号 |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSB-65 |
361LSB-99 |
|||||||
输入倍号 |
4-20mADC、1-5VDC |
|||||||||||
电源 |
AC220V 50HZ |
|||||||||||
固有流量特性 |
线性、等百分比、快开 |
|||||||||||
固有调比 |
30:1 |
|||||||||||
泄漏等级 |
IV |
|||||||||||
法兰尺寸 |
符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等标准 |
|||||||||||
阀体材质 |
WCB、304、316、WC6、钛、镍、哈氏合金、Monel等 |
|||||||||||
阀芯材质 |
304、316、420、钛、镍、哈氏合金、Monel等 |
|||||||||||
工作温度℃ |
-40~230 |
|||||||||||
系列类型 |
常温型、中温型、波纹管密封型 |
注:本公司生产的三通调节阀通径至DN400

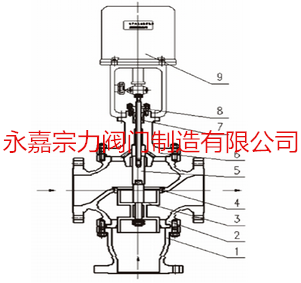

三通阀基本结构
序号 |
名 |
称 |
1 |
接 |
管 |
2 |
阀 |
体 |
3 |
阀 |
芯 |
4 |
阀 |
座 |
5 |
阀 |
杆 |
6 |
阀 |
盖 |
7 |
填 |
料 |
8 |
填料压盖 |
|
9 |
执行机构 |
电动执行机构技术参数:
型号 |
额定输出力 |
速度mm/s |
技术参数 |
||||
PSL |
361L |
PSL |
361L |
PSL |
361L |
PSL |
361L |
201 |
361LSA-08
361LXA-08 |
1000 |
800 800 |
0.25 |
4.2 4.2 |
电源;AC220V 50HZ
输入信号:DC4-20mA DC1-5V
(信号线用屏蔽线) 输出信号:DC4-20mA 防护等级:IP67
带手轮 |
电源:AC220V 50Hz
输入信号:DC4-20mA DC1-5V
(信号线用屏蔽线) 输出信号:DC4~20mA
防护等级:IP65
隔爆标志Exd ll
带手柄 |
202 |
361LSA-20
361LXA-20 |
2000 |
2000 2000 |
0.50 |
2.1 2.1 |
||
204 |
361LSA-30
361LXA-30 |
4500 |
3000 3000 |
0.50 |
3.5 3.5 |
||
208 |
361LSA-50
361LXA-50 |
8000 |
5000 5000 |
1.00 |
1.7 1.7 |
||
312 |
361LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
||
320 |
361LSC-99 |
20000 |
10000 |
1.0 |
2.0 |
注:其它可选电动执行机构:扬州西门子、英国罗托克等
性能指标
项目 |
指标值 |
||
基本误差% |
配361L±2.5;;配PSL±1.0 |
||
回差% |
配361L±2.0;;配PSL 1.0 |
||
死区% |
配361L±3.0配PSL 1.0 |
||
始终点偏差% |
电开 |
始点 |
±2.5 |
终点 |
±2.5 |
||
电关 |
始点 |
±2.5 |
|
终点 |
±2.5 |
||
可调范围 |
50: 1 |
||
额定行程偏差% |
+2.5 |
||
泄漏量 |
符合JB/T7387-94 IV级 小于阀的额定容量x10 -4 |
外形尺寸及重量
公通通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
PN16 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
PN40 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
740 |
803 |
|
PN64 |
200 |
200 |
240 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
752 |
819 |
|
H1 |
135 |
152 |
165 |
180 |
200 |
220 |
222 |
265 |
322 |
362 |
508 |
563 |
|
A |
225 |
310 |
|||||||||||
H常温 |
555 |
561 |
660 |
675 |
863 |
868 |
872 |
905 |
920 |
950 |
1203 |
1265 |
|
H中温型 |
707 |
709 |
812 |
827 |
1027 |
1032 |
1036 |
1120 |
1135 |
1165 |
1485 |
1557 |
|
重量
(PN64常温) |
50 |
55 |
70 |
78 |
110 |
120 |
150 |
180 |
310 |
410 |
650 |
810 |
