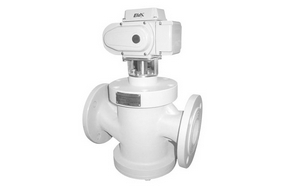

电动平衡阀

简要描述:电动平衡阀,电动动态平衡阀是以利用介质自身的压力变化控制,是电动比例积分控制的一种双阀芯的多功能阀门,广泛用于供热及制冷空调等非腐蚀性介质的流量控制阀门,也可以做电关闭阀用。运行前一次性调节,既可以使系统流量翕动恒定在要求的设定值。

  • 产品型号:EDRV
  • 产品产地:浙江温州
  • 更新时间:2021-04-29
  • 访  问  量:2738

详细介绍

电动平衡阀,电动动态平衡阀是以利用介质自身的压力变化控制,是电动比例积分控制的一种双阀芯的多功能阀门,广泛用于供热及制冷空调等非腐蚀性介质的流量控制阀门,也可以做电关闭阀用。运行前一次性调节,既可以使系统流量翕动恒定在要求的设定值。

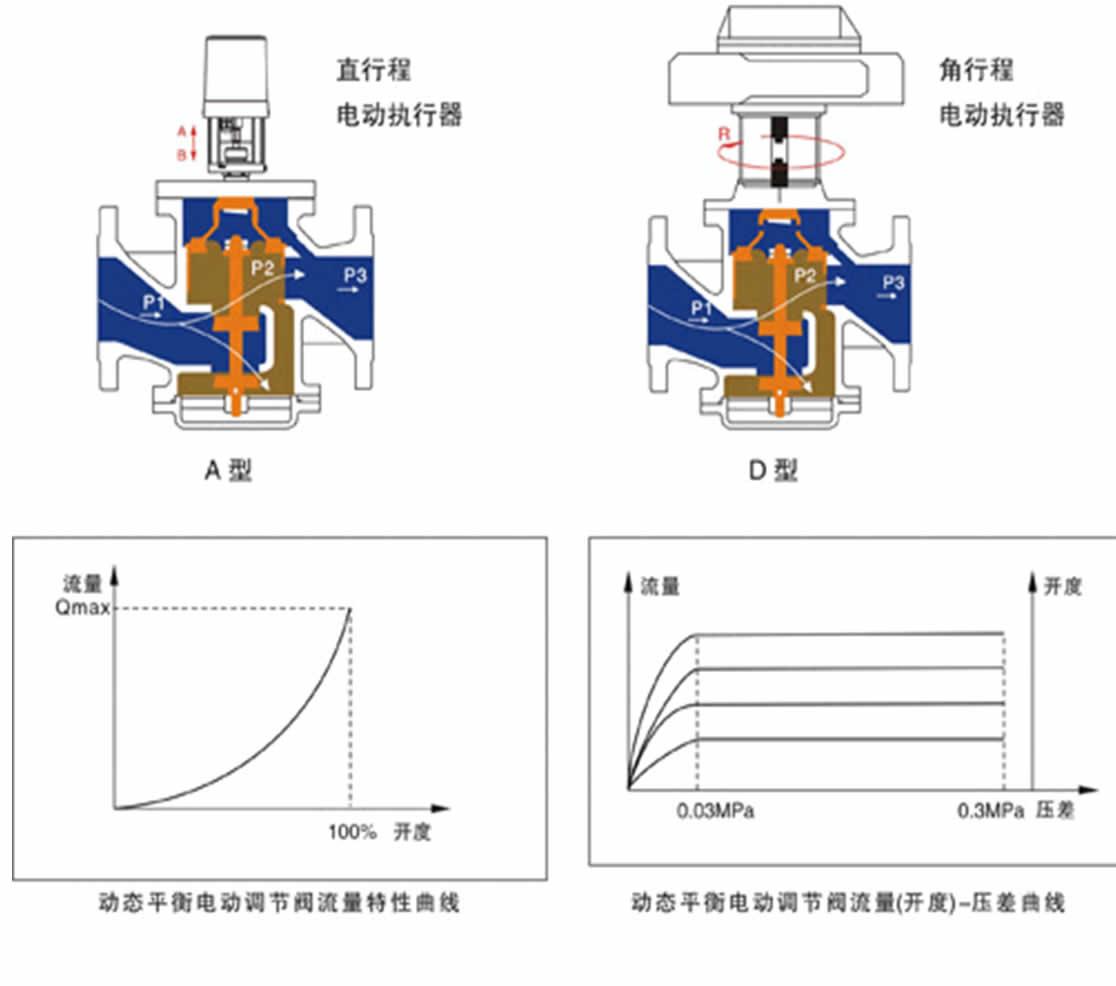

电动平衡阀,电动动态平衡阀工作原理

如下图所示,在系统负荷波动较大的变流量系统中,当系统压力变化时,动态平衡电动调节阀二端的压差(P1-P3)也随之变化:
⑴、当进口压力P1升高时,(P1-P2)增大,这时电动阀阀芯向上运动,使P1、P2间开度减少,阀芯压力P2降低;当进口压力P1降低时,(P1-P2)减小,这时电动阀阀芯向下运动,使P1、P2间开度增大,阀芯压力P2升高。因此,无论系统的压力怎样变化,通过电动阀阀芯的调节作用,P2、P3间的压差始终保持不变。因此这种动阀的抗干扰能力强,具有动态平衡的功能;
⑵、当直行程电动执行器接受控制信号使阀轴延A—B向上下运动(或角行程电动执行器接受控制信号使阀轴延R向旋转)时,P2、P3间的开度也随之变化。由于不管系统压差(P1-P3)如何变化,P2、P3间的压差(P2-P3)始终不变,因此对应于任一开度位置,其输送的水流量都是一定的,并且电动调节阀实际的流量特性曲线与其理想的流量特性曲线是一致的,没有偏离。因此这种电动调节阀较传统的电动调节阀具有更好的调节特性。

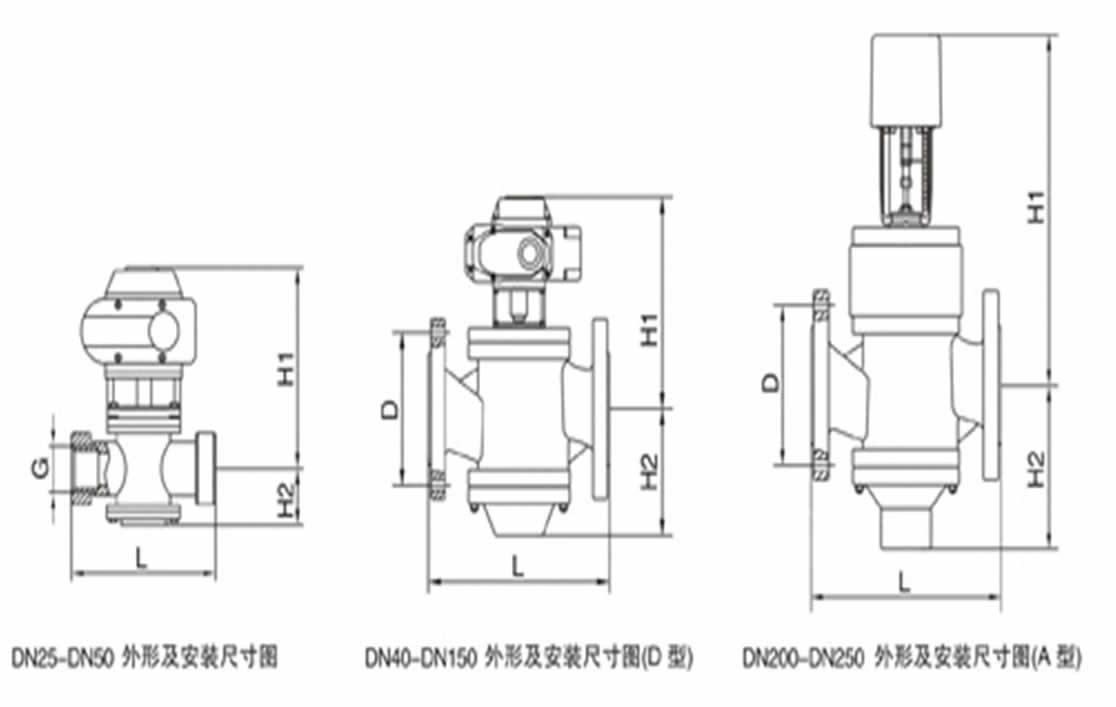

电动平衡阀,电动动态平衡阀尺寸结构图

电动平衡阀,电动动态平衡阀主要零部件材质

阀体

球墨铸铁

电动执行器外壳

铝合金

阀套

不锈钢

阀芯

黄铜

电动平衡阀,电动动态平衡阀的技术参数:

产品型号

阀门形式

规格

压差范围
(KPa)

流量范围
(m0/h)

工作
压力

流量
误差

流体
温度

A/D-EDRV1

二通

DN25

30-300

0.2-2.9

PN16

5%

0-100℃

A/D-EDRV2

DN32

30-300

0.5-4-7

A/D-EDRV3

DN40

30-300

1-7-7

A/D-EDRV4

DN50

30-300

2-12.1

A/D-EDRV8

DN65

30-300

3-20.4

A/D-EDRV9

DN80

30-300

5-30.8

A/D-EDRV10

DN1OO

30-300

10-45.3

A/D-EDRV11

DN125

30-300

15-70-7

A/D-EDRV12

DN150

30-300

20-101.8

A/D-EDRV13

DN200

33-300

5.0-360

A/D-EDRV14

DN250

22-210

4.O-460

电动平衡阀,电动动态平衡阀主要安装尺寸

产品型号

阀门形式

规格

外形及安装尺寸 (mm)

L

H1

H2

D(φ)法兰

G螺纹

A/D-EDRV1

二通
丝口

DN25

160

265

70



G1

A/D-EDRV2

DN32

180

275

70



G1-1/4

A/D-EDRV3

DN40

300

290

90



G1-1/2

A/D-EDRV4

DN50

300

290

90



G2

A/D-EDRV5

二通
法兰

DN32

160

220

70

1OO



A/D-EDRV6

DN40

200

235

110

110



A/D-EDRV7

DN50

215

230

115

125



A/D-EDRV8

DN65

230

238

120

145



A/D-EDRV9

DN80

275

275

146

160



A/D-EDRV10

DNl00

290

295

165

180



A/D-EDRV11

DNl25

315

307

208

21O



A/D-EDRV12

DNl50

350

326

205

240



A/D-EDRV13

DN200

430

715

295

295



A/D-EDRV14

DN250

520

740

345

355
